Odlučovače tuků ACO slouží k zachycení a odloučení neemulgovaných tuků a olejů rostlinného a živočišného původu ze znečištěných vod v oblasti komerčních kuchyní a potravinářských provozů.

Proces separace funguje na principu gravitace, kdy lehčí kapaliny než voda vztoupají vzhůru (tuky) a těžší kapaliny než voda klesají ke dnu (kaly).

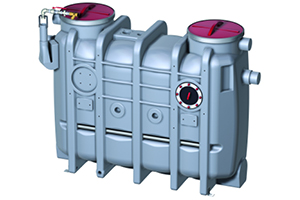

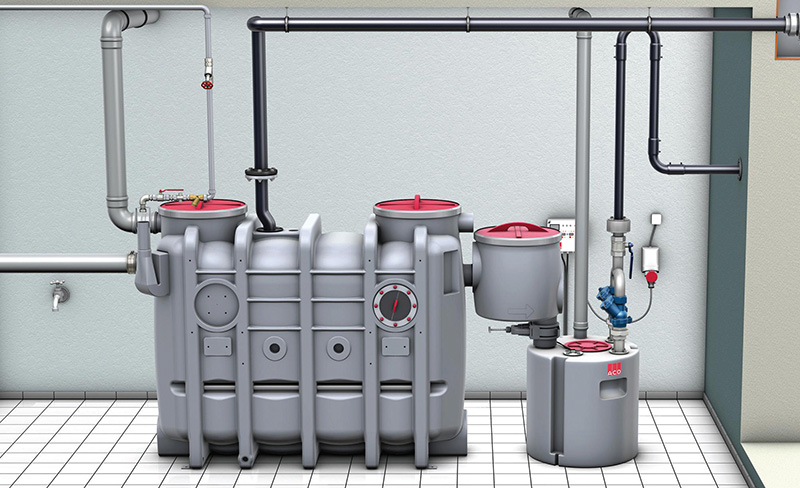

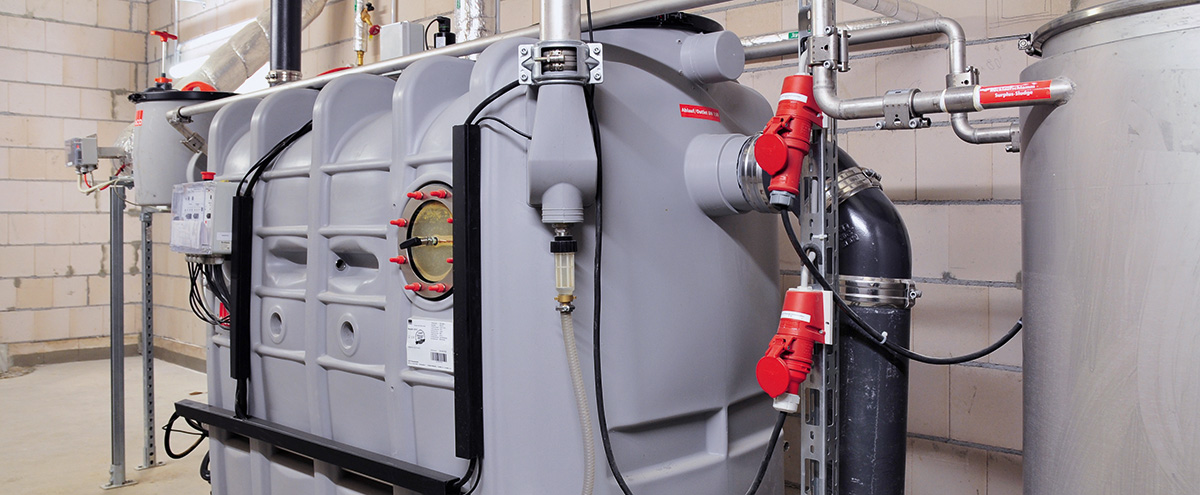

Odlučovače tuku z plastu ACO LipuJet-P

Výhody produktu

  • Několik stupňů komfortní výbavy
  • Snadná instalace
  • Optimalizované rozměry dle šířek dveří
  • Minimalizace nákladů na vyprázdnění díky optimalizovaným nominálním velikostem
  • Materiál: Polyetylen (PE-HD)

Přednosti materiálu Polyetylen

  • Dlouhá životnost
    Jednou z předností tohoto materiálu je vynikající odolnost proti korozi.
  • Recyklace
    Polyetylen je šetrný k životnímu prostředí a je recyklovatelný.
  • Údržba/čištění
    Díky hladkému povrchu s voskovou strukturou je umožněno snadné čištění.
  • Přeprava
    Nízká hmotnost zařízení usnadňuje přepravu po staveništi a následnou montáž

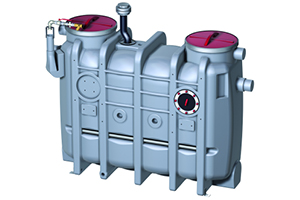

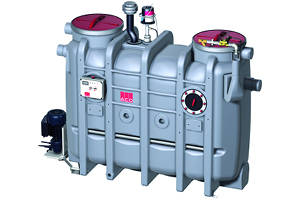

Oválné provedení


Rozměry nádrže oválných odlučovačů byly optimalizovány s ohledem na omezení prostorů pro manipulaci v budovách. Díky tomu je možné odlučovače pronést skrze úzká schodiště a dveře.

  • NS 1 – 4: maximální šířka 800 mm
  • NS 5.5 – 10: max. šířka 1 050‌‍ mm
  • NS 15 - 30: max. šířka 1 550 mm

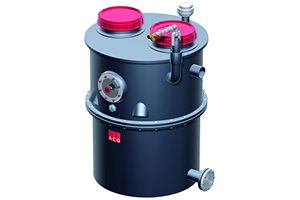

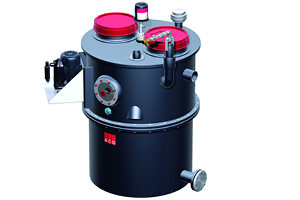

Kruhové provedení

Odlučovače tuku v kruhovém provedení lze rozložit na jednotlivé části. To umožňuje snadnou manipulaci po budově. Kromě toho tato konstrukce umožňuje změnu jmenovité velikosti nahrazením středního dílu přímo v místě instalace (např. z NS 7 na NS 10).

Počet částí (segmentů):

  • NS 2 – 4: dva segmenty
    (Ø 1 000 mm)
  • NS 7 – 10: tři segmenty
    (Ø 1 500 mm)
  • NS 15 – 20: tři segmenty
    (Ø 1 750 mm)

Dostupné stupně výbavy odlučovačů tuku pro komfortní provoz

Odlučovače tuku musí být v daných intervalech vyprazdňovány a čištěny. Systém několika stupňů komfortní výbavy umožňuje snížení zápachu spojeným právě s vyprazdňováním a čištěním nádrže odlučovače. Čím je vyšší stupeň výbavy, tím je pohodlnější proces vývozu. V následující tabulce a videu níže naleznete specifikaci jednotlivých stupňů výbavy.

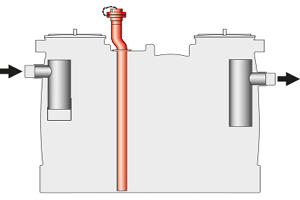

Stupeň výbavy 1
  • Přípojka pro přímé odsávání





Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak otevřeným poklopem. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku.

Odlučovače tuku s přímým odsáváním jsou ideálním řešení pro instalace v budovách, kde zápach při čištění odlučovače nepředstavuje větší problém a je zde kladen důraz na pořizovací náklady.

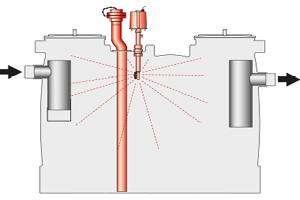

Stupeň výbavy 2
  • Přípojka pro přímé odsávání
  • Čistící vysokotlaké zařízení (manuální spouštění)
  • Plnící jednotka s ručním kulovým ventilem

Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak instalovanou technologií. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku. Integrovanou vysokotlakou čistící jednotku je nutno obsluhovat manuálně a tato jednotka musí být připojena k přívodu studené vody.

Vzhledem k instalované technologii čištění není nutné po účely likvidace otevírat poklop. Po likvidaci a čištění je nutné odlučovač napustit čistou vodou manuálně přes plnící jednotku.

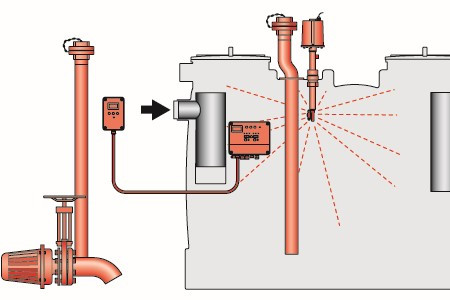

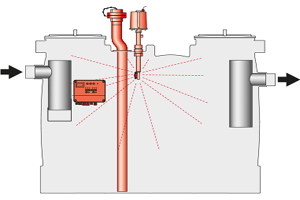

Stupeň výbavy 3
  • Přípojka pro přímé odsávání
  • Čistící vysokotlaké zařízení (automatické spouštění)
  • Plnící jednotka s elektromagnetickým ventilem
  • Řídící jednotka

Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak instalovanou technologií. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku. Integrovaná vysokotlaká čistící jednotka je řízena automaticky a tato jednotka musí být připojena k přívodu studené vody.

Vzhledem k instalované technologii je zajištěna plně automatizovaná likvidace za použití řídící jednotky (lze doplnit o dálkové ovládání) přes přímé odsávání a vysokotlaké čištění, proto není nutné pro tyto účely otevírat poklop. Po likvidaci a čištění bude odlučovač doplněn automaticky přes plnící zařízení čistou vodou.

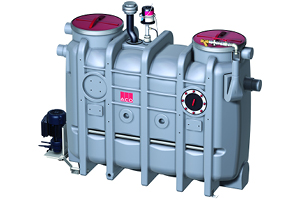

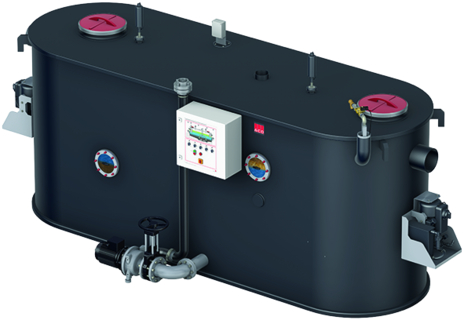

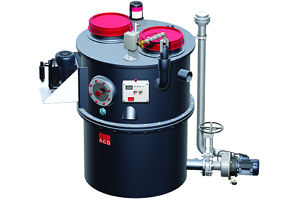

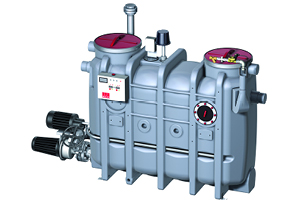

Výtlačné čerpadlo pro likvidaci

Všechny verze volně stojících odlučovačů tuku lze vybavit pomocným čerpadlem pro čerpání obsahu odlučovače do místa připojení sacího vozu. To je vhodné v případě, kdy celková geodetická výška čerpání přesahuje 5,5 m a v případech kdy je dlouhé tlakové vedení.

Stupeň výbavy 2 a 3 s výtlačným čerpadlem jsou dostupné jako standardizované provedení.

Proces vývozu v závislosti na zvoleném stupni komfortní výbavy

Čím je vyšší stupeň výbavy, tím je nižší riziko infekce, znečištění, zápachu a doba potřebná k vyprázdnění a čištění odlučovače tuku.



Rotačně odlévané nádrže
Nominální velikost NS 1 - 10

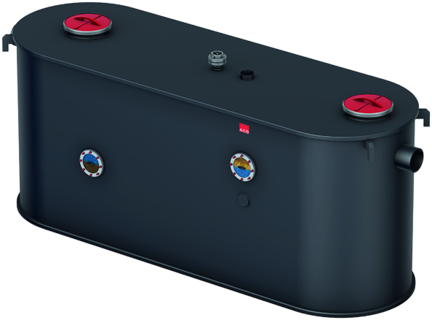

Svařované nádrže

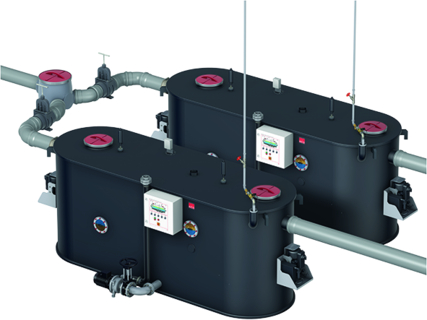

Nominální velikost NS 15 - 30 a NS 40 - 60 (paralelní zapojení dvou odlučovačů)







Čím je vyšší stupeň výbavy, tím je nižší riziko infekce, znečištění, zápachu a doba potřebná k vyprázdnění a čištění odlučovače tuku.



Svařované nádrže
Nominální velikost NS 2 - 20











Ceny dostupné na vyžádání.
