Vzhledem ke svému minimalistickému designu může řada S ustoupit do pozadí designového interiéru koupelny nebo může přispět designem jeho vlastním jako střed zájmu. ACO ShowerDrain S disponuje tou správnou výškou pro všechny aplikace: s výškou pouhých 55 mm (od příruby po dno odtoku) se jedná o ideální žlab pro projekty rekonstrukcí ve starých budovách s velmi nízkou skladbou podlahy, zatímco verze s instalační výškou 80 mm je ideální pro novostavby a veřejné sprchy.

Sprchové žlaby ACO ShowerDrain S


Výhody produktu

  • Minimální stavební výška: 55 mm, po horní hranu příruby
  • Splňuje požadavky všech stupňů protihlukové ochrany (I-III v souladu s VDI 4100)
  • Částečně vyjímatelný sifon pro optimální čištění
  • Standardní délka 1500 mm: splňuje požadavky normy DIN 18040 (bezbariérová konstrukce)
  • Viditelná šířka žlabu pouze 2 cm

Produktové vlastnosti

  • Materiál: Nerezová ocel, materiál 1.4301 (AISI 304)
  • Třída zatížení: Splňuje požadavky K3 dle EN 1253
  • Vnitřní šířka žlabu: 34 mm
  • Průtoky:
    • 0.5 l/s bez vodní hladiny na podlaze (DN 50/DN 40)
    • 0.8 l/s při vodní hladině 20 mm (DN 50 dle EN 1253)
    • 0.65 l/s při vodní hladině 20 mm (DN 40 dle EN 1253)
    • 0.35 l/s bez vodní hladiny na podlaze (DN 32)
    • 0.55 l/s při vodní hladině 20 mm (DN 32 dle EN 1253)
  • Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy
  • Velikost výtoku: DN 32/DN 40/DN 50
  • Provedení příruby: Trvalou součástí žlabu, speciální nátěr, pro optimální spojení s hydroizolační stěrkou
  • Typy přírub: Podlahová
  • Žlab: Elektrolyticky leštěný povrch
  • Přizpůsobení síle dlažby: Individuálně pomocí použitím vymezovacích podložek, od 11 po 22 mm
  • Počet odtokových vpustí:
    • 1 pro délku do 900 mm včetně
    • 2 pro délku 1 000 mm a více
  • Montáž: Připraveno pro instalaci
  • Ochrana proti hluku: Zvukově-izolační materiál standardně součástí balení
  • Výšková stavitelnost: 30 mm s použitím výškově nastavitelných nohou
  • Doplňkové výrobky: ACO ShowerStep a sítko na vlasy

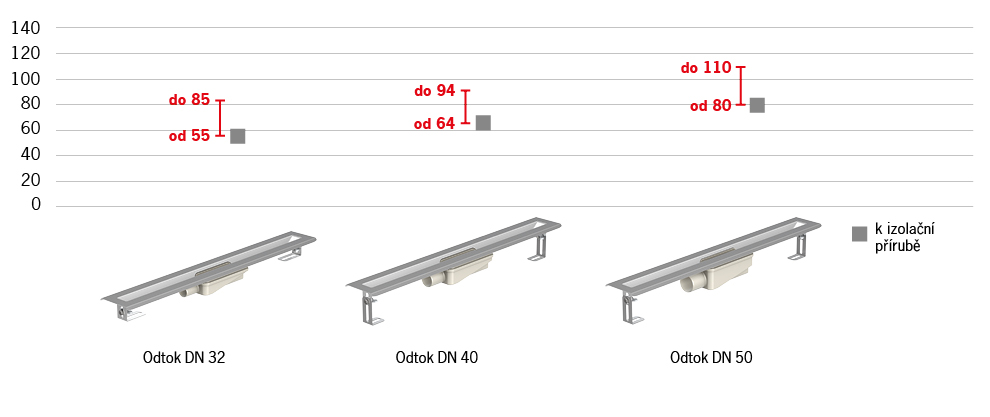

Instalační výšky k izolačnímu límci

ShowerDrain S (DN 32)
Instalační výška 55 až 85 mm k izolační přírubě

L1
(mm)
L2
(mm)
B3
(mm)
70076094
80086094
90096094
1000106094
1200126094
1500156094



ShowerDrain S (DN 40)
Instalační výška 64 až 94 mm k izolační přírubě

L1
(mm)
L2
(mm)
B3
(mm)
70076094
80086094
90096094
1000106094
1200126094
1500156094



ShowerDrain S (DN 50)
Instalační výška 80 až 110 mm k izolační přírubě

L1
(mm)
L2
(mm)
B3
(mm)
70076094
80086094
90096094
1000106094
1200126094
1500156094
