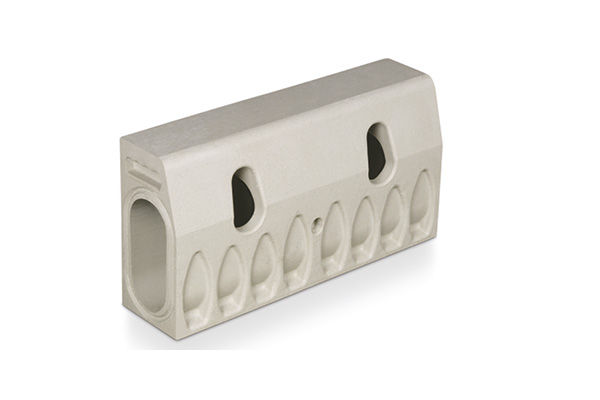

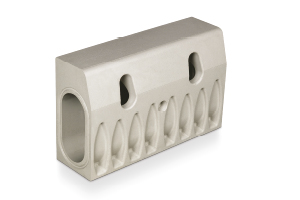

ACO DRAIN® KerbDrain je obrubníkové odvodnění vyrobené z jednoho kusu polymerbetonu, sloužící zároveň jako odvodňovací žlab. Systém dosahuje vynikající hydraulické průtočné kapacity po celé délce obrubníku a poskytuje ideální řešení odvodnění oblastí jakou jsou silnice, kruhové objezdy a parkoviště.

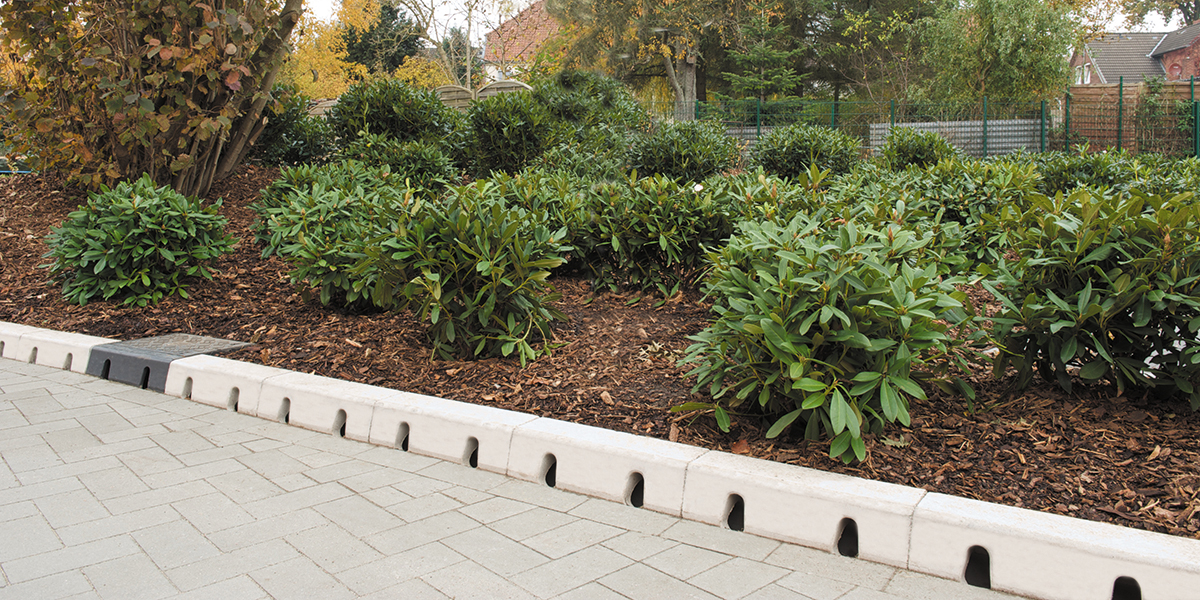

KerbDrain díky svému vzhledu a stejnému barevnému provedení klasického betonového obrubníku podporuje jednotný a atraktivní vzhled. Díky své nízké hmotnosti je instalace odvodnění mezi obrubníky velmi snadná. Instalace se tak stává cenově zajímavou volbou oproti běžným řešením.

ACO DRAIN® KerbDrain






Výhody produktu

  • 2 in 1 - obrubník a odvodnění v jednom
  • trvale odolný proti mrazu a rozmrazovacím solím
  • jednoduché propláchnutí díky revizním dílům

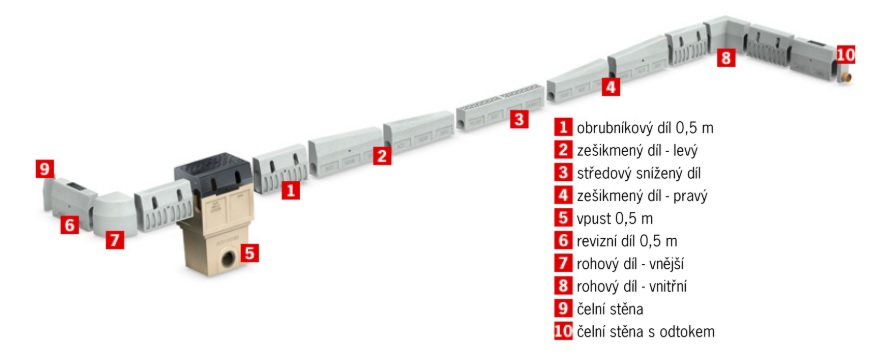

  • rozmanitý a rozsáhlý modulární systém (rohové a snížené díly, zvýšené prvky pro autobusové zastávky)
  • robustní prvky monolitické konstrukce

Oblast použití

  • ulice
  • odvodnění autobus. zastávek
  • veřejná prostranství
  • silnice a mosty

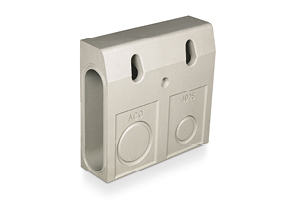

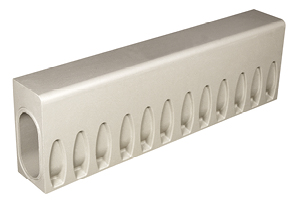

Odvodňovací žlab bez spádu dna, 500 a 1000 mm
TypKD255KD305KD405KD480
Výška (mm)255305405480
Šířka (mm)125150150150
Délka (mm)500/1000500/1000500/1000500/1000

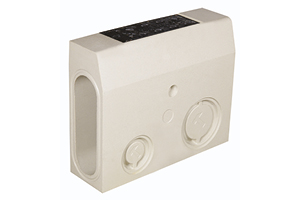

Revizní díl , 500 mm
TypKD255KD305KD405KD480
Výška (mm)255305405480
Šířka (mm)125/150150150150
Délka (mm)500500500500





Zešikmený díl pravý/levý
TypKD255KD305KD405KD480
Výška začátek/konec (mm)255/130305/205405/305480/375
Šířka (mm)125/150150150150
Délka (mm)10009151000915

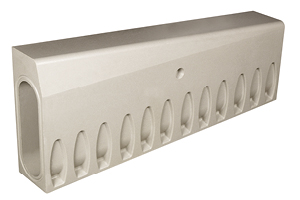

Středový snížený díl, zaslepený nebo s nátok. otvory
TypKD255KD305KD405KD480
Výška (mm)125205375375
Šířka (mm)150150150150
Délka (mm)10009151000915

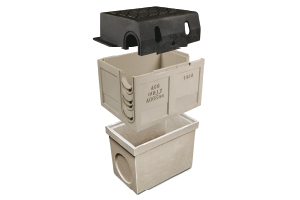

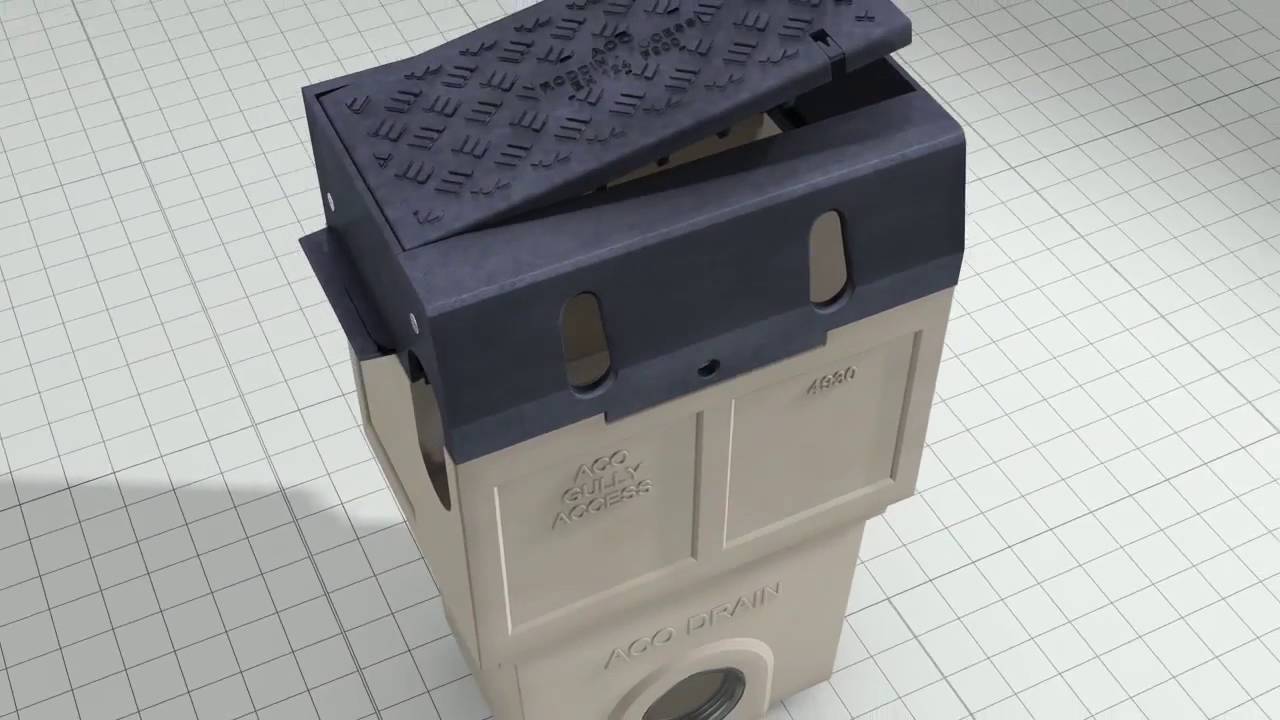

Vpust pro všechny typy, 500 mm
Horní část, 2-dílnáSpodní část krátkáSpodní část dlouhá
Výška (mm)505365715
Šířka (mm)390322322
Délka (mm)500500500
Napojení potrubí DN (mm)-160/200160/200



ACO D19 - ceník venkovního odvodnění 2019 (od 1.1.19)xls
ACO DRAIN® KerbDrain - prospekt (DE)pdf
ACO DRAIN® KerbDrain - technické listypdf
ACO DRAIN® Funkční designpdf
ACO DRAIN® KerbDrain - návody k pokládcepdf
ACO DRAIN® KerbDrain - DoP prohlášení o vlastnostechpdf
ACO DRAIN® KerbDrain - detaily uloženípdf
Technické výkresy ACO DRAIN® KerbDrainpdfdwg
