Úzký sortiment, ekonomický při plánování a provedení, příkladný v kvalitě. Bezpečnost provozu, trvanlivost a účinnost jsou základní požadavky na dopravní infrastruktury zítřka. Programem CityTop splňujeme všechny požadavky dle ON EN 124 / ON B 5110.
Produkty CityTop nabízejí optimální řešení problémů známých z praxe, jako jsou váha, manipulace, opotřebení a maltové spoje. Díky sofistikovaným produktům, jako jsou lehká víka a mřížky, bezúdržbové, bezšroubové a protipožární zámky, tlumící vložky v rámu, aplikační technologie, hydraulické a vizuálně přitažlivé povrchové úpravy, nabízíme výrobky nejvyšší technické úrovně.

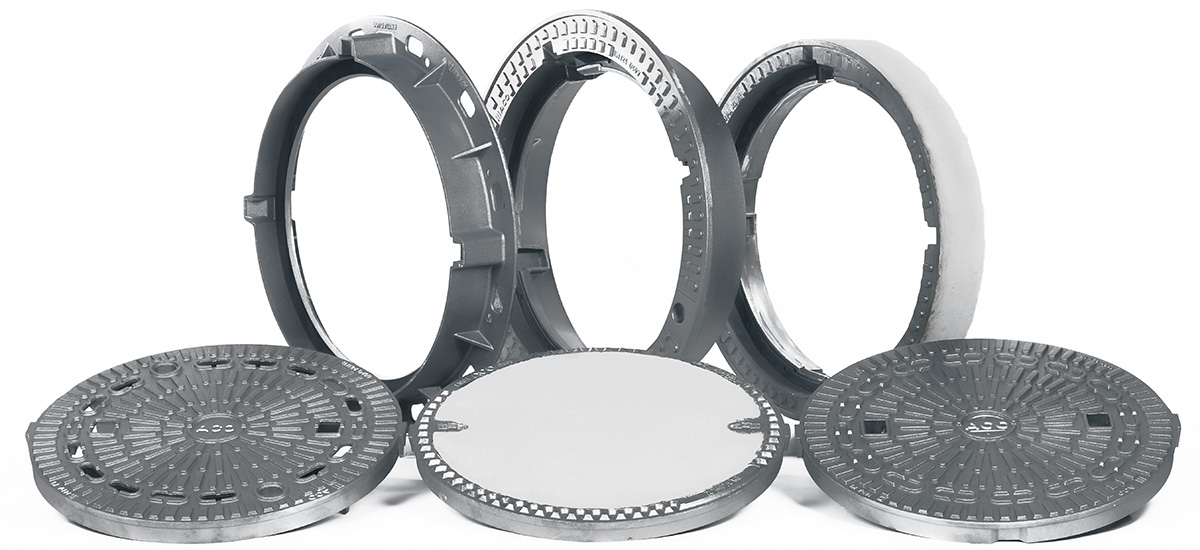

Poklop ACO Citytop

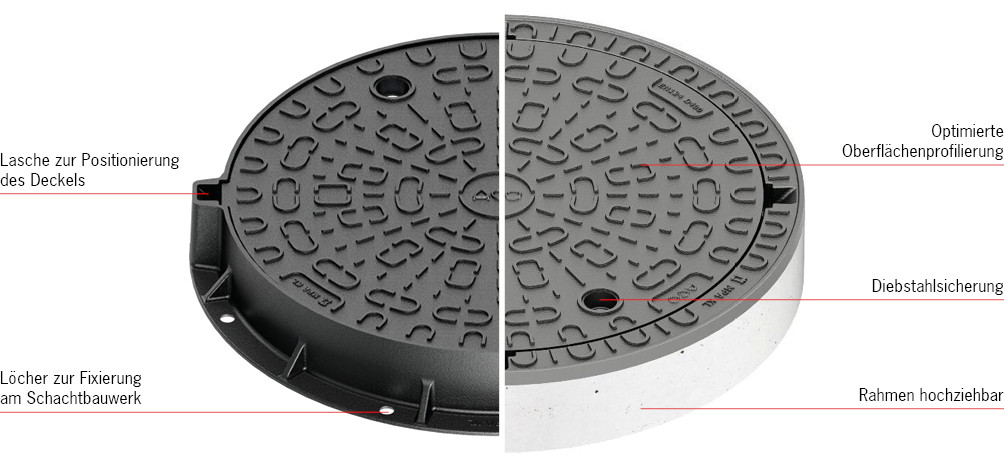

Prehľad systému Prehľad šachty CityTop

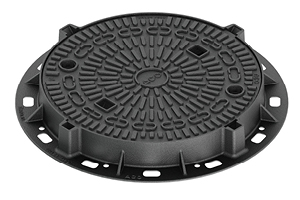

Rám
Kruhové poklopy určeny pro celou škálu aplikací od použití při rodinných domech (zátěž B125) až po ty nejnamáhanější aplikace, jako jsou např. letiště (F900)..

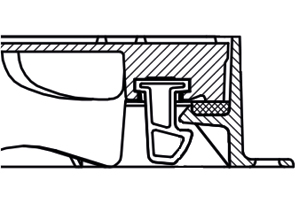

Zabezpečení víka
ACO zajistí víka v rámu v závislosti na materiálu. Obaly ze šedé litiny jsou zajištěny pomocí povrchových složek a obalů z tvárné litiny pomocí speciálních zámků pro dopravní zatížení na ulici.

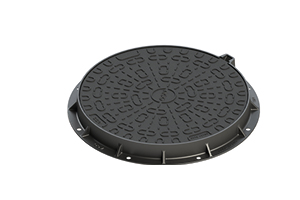

- RH 75 mm, bez vložky
- Hmotnost víka: přibližně 19 kg
- Pohodlné a snadno ovladatelné díky víku bezšroubové, bezúdržbové zámky z vysoce odolného plastu
- Kryt šachet podle ÖNORM EN 124 B 5110-2 není zaměnitelný
- Zatěžovací třída B 125
- Víko z litiny EN-GJS
- RH 50 mm bez tlumící vložky
- RH 75 mm s tlumící vložkou
- Rámeček bez držáku zachycovače nečistot

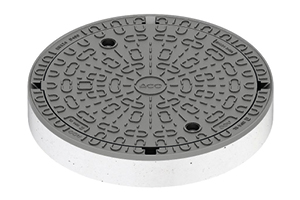

• Bez rámu s vložkou PEWEPREN v rámu
• Hmotnost víka: přibližně 19 kg (B 125)
• Hmotnost víka: cca 36 kg (D 400)
• Pohodlné a snadno ovladatelné díky víku bezšroubové, bezúdržbové zámky z vysoce odolného plastu
• Kryt šachet podle ÖNORM EN 124 B 5110-2 není zaměnitelný
• Víko z litiny EN-GJS
• BEGU frame
• Světlá šířka 605 mm

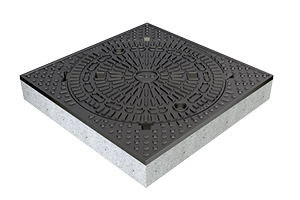

- Bezrámový s vložkou PEWEPREN v rámu
- Hmotnost víka: cca 39 kg
- Bezpečné manipulace a snadné ovládání díky víku s bezšroubovými bezúdržbovými zámky z vysoce odolného plastu
- Šachty podle ÖNORM EN 124 B 5110-2 nejsou zaměnitelné
- Se 4 kapsami pro uchycení záklopky
- Pro provedení s větracím otvorem: větrací průřez 250 cm2
- Víko z litiny EN-GJS
- Rám BEGU lze vytáhnout nahoru
Výběr správného krytu šachet závisí na třídě zatížení, materiálu (litina nebo beton), jakož i na příslušné oblasti použití!
Jsme rádi, že vám pomůžeme vybrat správný poklop pro váš projekt!
Kontaktujte nás!
Kontaktujte nás!
Dominik Rous
Technický konzultant a podpora prodeje
Jižní a severní Morava
Mobil: +420 731 193 913
drous@aco.cz
Jana Klapková
Technický konzultant a podpora prodeje
Praha a střední Čechy
Mobil: +420 725 793 073
jklapkova@aco.cz
| Prospekt ACO Einbau und Sanierung von Schachtabdeckungen in Kooperation mit Baumit |
| ACO Schachtabdeckung Citytop Einbau- und Bedienungsanleitung |
| Technische Zeichnung ACO Schachtabdeckung Citytop B 125 aus Flansch / Guss, RH 50 mm | |
| Technische Zeichnung ACO Schachtabdeckung Citytop B 125 aus Flansch / Guss, RH 75 mm | |
| Technische Zeichnung ACO Schachtabdeckung Citytop B 125 aus BEGU / Guss, ohne Lüftungsöffnung (rund) | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus BEGU / Guss, ohne Lüftungsöffnung (rund) | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus BEGU / Guss, mit Lüftungsöffnung (rund) | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus BEGU / Guss, quadratisch | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus Flansch / Guss, ohne Lüftungsöffnung | |
| Technische Zeichnung ACO Schachtabdeckung Citytop D 400 aus Flansch / Guss, mit Lüftungsöffnung |
| Elektronische Ausschreibungstexte nach ÖNORM A2063 (ONLB File) | ZIP |
