Extrémně lehký odvodňovací systém ACO DRAIN® XtraDrain byl navržen pro aplikace až do třídy zatížení D 400 (pouze s pozinkovanou hranou) dle ČSN EN 1433. Snadná manipulace a vysoká kvalita z něj činí výjimečný žlab. Technické detaily, jako je například osvědčený V-profil nebo hexagonální struktura bočních stěn, splňují všechny požadavky kladené na moderní odvodňovací žlab. Systém pero - drážka na začátku a na konci žlabu umožňují snadnou a pohodlnou instalaci.

ACO DRAIN® XtraDrain





ACO Drainlock

Široká škála roštů v mnoha tvarech, barvách a materiálech. Litina nebo nerezová ocel, žárově pozinkovaná ocel nebo plast - toto vytváří široký prostor pro individuální plánování a design.

Odtokové rošty systému ACO Drainlock vyhovují architektonickým požadavkům na estetiku, funkčnost a zatížení. Rošty lze kombinovat nezávisle na tělese žlabu a jsou k dispozici pro třídy zatížení od A 15 do D 400.

Rošty by měly být zhotoveny ze stejného materiálu jako je hrana žlabu. Materiálový soulad umožňuje jednotný vzhled a zabraňuje kontaktní korozi.

ACO Drain konfigurátor

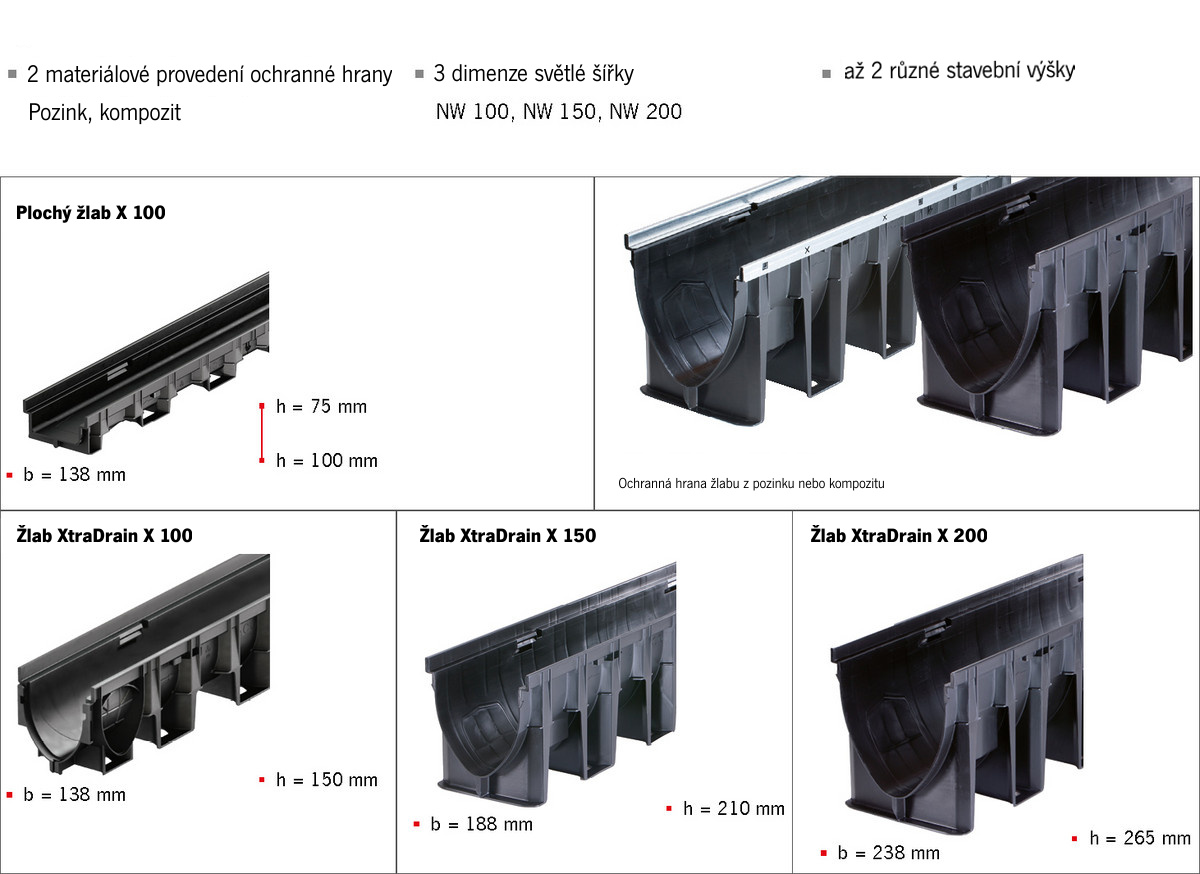

XtraDrain X 100 - Ploché žlaby

Rozměry/objednací číslo
Délka
(mm)
Šířka
(mm)
Výška
(mm)
obj. číslo

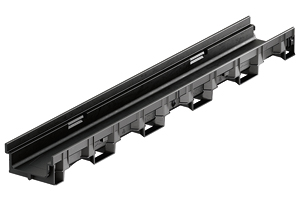

Hrana kompozit


10001387511004
100013810011005

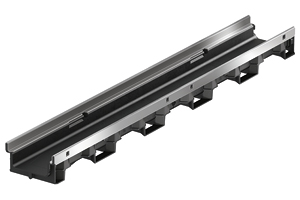

Hrana pozink

10001427511104
100014210011105
ACO Drain - ceník venkovního odvodněníKe stažení
ACO DRAIN® XtraDrain - Technické listypdf
ACO DRAIN® XtraDrain - Prospektpdf
ACO DRAIN® XtraDrain - DIY letákpdf
ACO DRAIN® Funkční designpdf
ACO DRAIN® XtraDrain - návod k pokládcepdf
ACO DRAIN® XtraDrain - návod k pokládce štěrbinových nástavců Slottop/Brickslotpdf
ACO DRAIN® XtraDrain - návod k údržbě štěrbinových nástavců Slottop/Brickslotpdf
ACO DRAIN® XtraDrain - DoP prohlášení o vlastnostechpdf
ACO DRAIN® XtraDrain - detaily uloženípdf
Technické výkresy ACO DRAIN® XtraDrain X 100 až X 200 C - řezypdfdwg
Technické výkresy ACO DRAIN® XtraDrain X 100 Cpdfdwg
Technické výkresy ACO DRAIN® XtraDrain X 100 C - žlab s vpustípdfdwg
Technické výkresy ACO DRAIN® XtraDrain X 100 C - plochý žlabypdfdwg
Technické výkresy ACO DRAIN® XtraDrain X 100 C - plochý žlab s vpustípdfdwg
Technické výkresy ACO DRAIN® XtraDrain X 100 C - vpust polymerbetonpdfdwg
Technické výkresy ACO DRAIN® XtraDrain X 150 C - žlab s vpustípdfdwg
