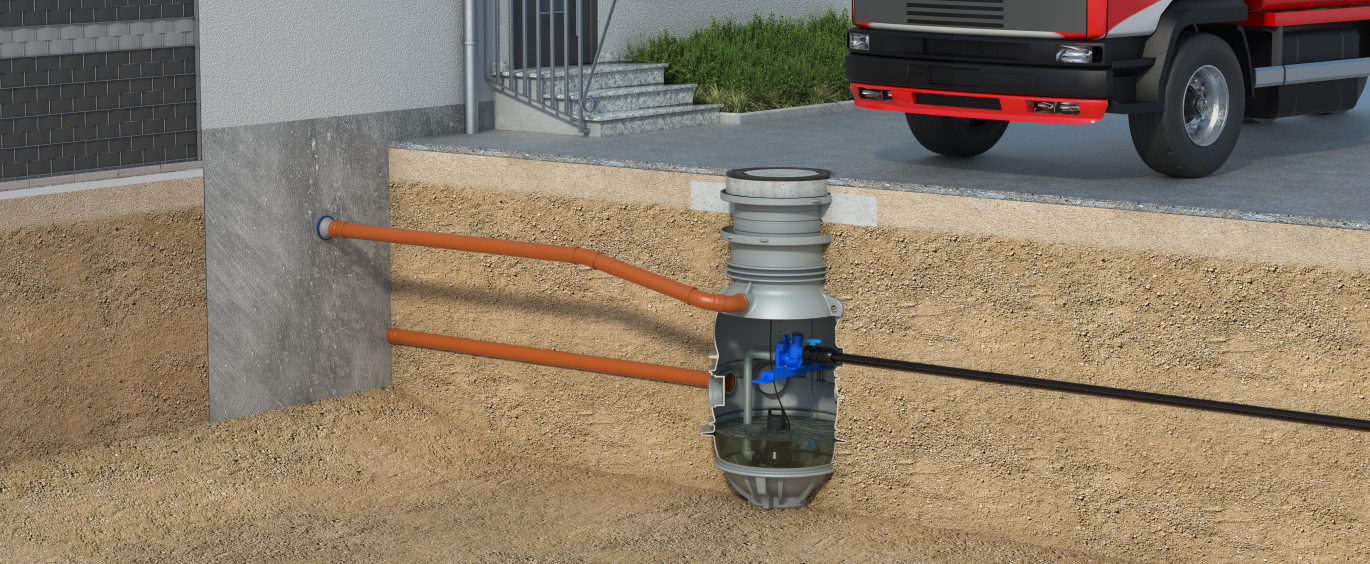

Čerpací stanice Muli-Max je obzvláště vhodná pro odkanalizování rodinných domů, bytových domů, kancelářských a průmyslových budov stejně jako pro tlakovou kanalizaci. Dále je vhodná za odlučovače tuku do nominální velikosti NS 7 (je vyžadováno zdvojené zařízení a bublinkové provzdušňování).
Čerpací stanice je vhodná pro odpadní vodu s obsahem fekálií nebo bez a je dostupná v provedení s jedním nebo dvěma čerpadly.

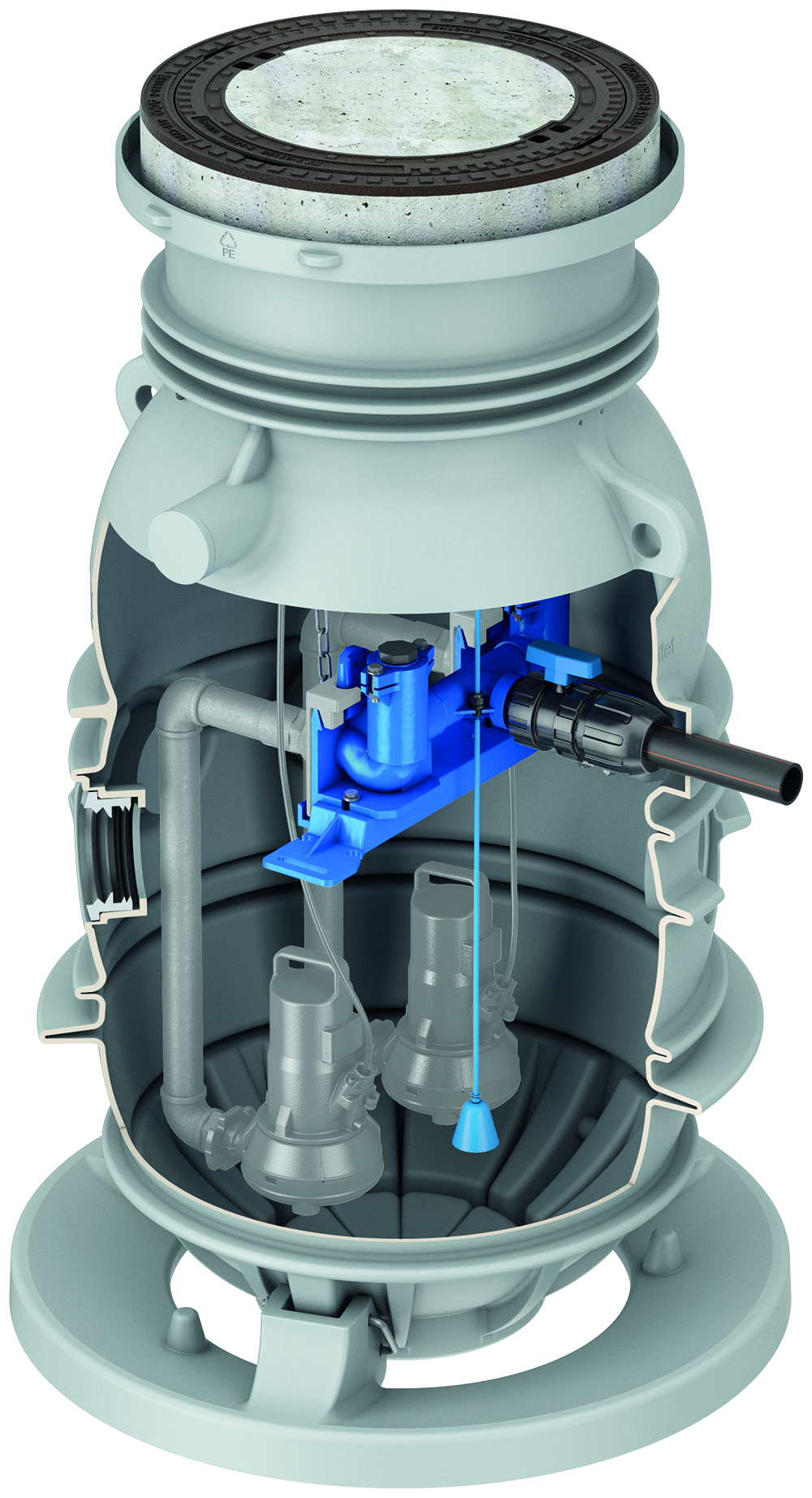

Kompletní čerpací stanice ACO Muli-Max


Výhody produktu

  • Celková instalační hloubka do 3000 mm
  • Hloubka nátoku max. 2225 mm
  • Pneumatické snímání hladin pro vysokou provozní bezpečnost
  • Odolnost proti vztlaku do hloubky ustálené hladiny spodní vody 0,675 m od terénu
    • Volitelně: patka pro zajištění ochrany proti vztlaku až po terén
  • Zabudování bez dodatečného obetonování na stavbě
  • Pro třídu zatížení A15 až D400
  • Užitný objem 270 l

Základ čerpací stanice tvoří samonosná šachta kompaktního tvaru vyrobena z polyetylenu jako rotačně odlévaná nádrž odolná spodní vodě. Tím je zaručena 100% vodotěsnost.

Šachta je dále vybavena vnitřními potrubními rozvody z nerezové oceli. Zpětná klapka, příčná traverza a automatická čerpadlová rychlospojka jsou vyrobeny z litiny.

Součástí dodávky řídící jednotky je měření hladiny pomocí pneumatického tlakového zvonu, na vyžádání je však možné jej nahradit snímačem tlaku 4 - 20 mA nebo plovákovými spínači. Pokud je zařízení instalováno za odlučovačem tuku , doporučujeme použití tlakového zvonu ve spojení s volitelným bublinkovým provzdušňováním.

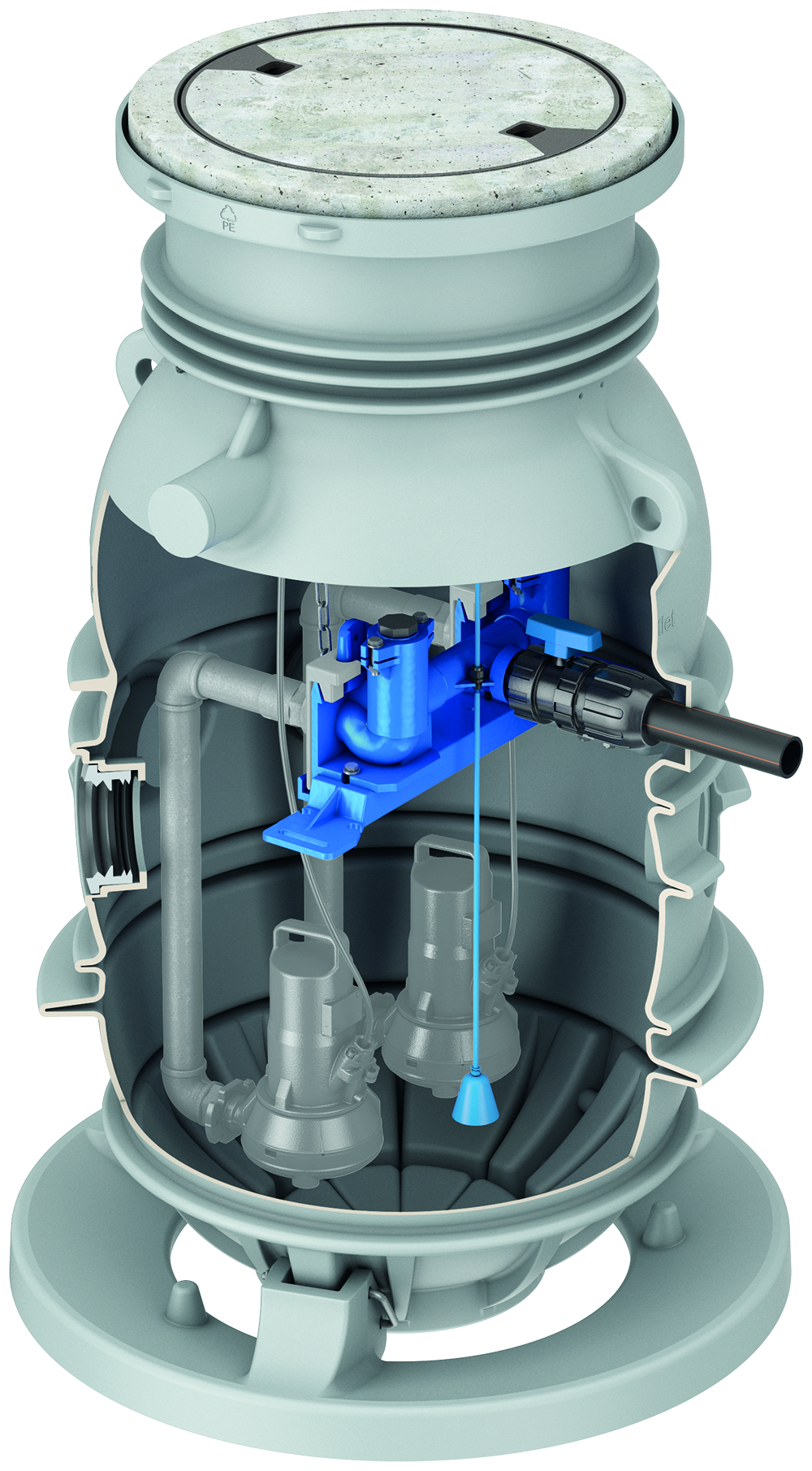

Provedení s poklopem A 15

  • Oblasti použití
    • Rodinné a bytové domy
    • Kancelářské budovy
    • Průmyslové budovy
    • Tlakové kanalizace
  • Jednoduchá (mono) nebo zdvojená (duo) čerpací stanice k instalaci do země z polyethylenu
  • Testováno podle ČSN EN 12050
  • S automatickou nadvodní připojovací spojkou
    • Vhodné pro ponorná čerpadla ACO Passavant (viz níže)
  • Tlaková přípojka z PE-HD DN 50 (Ø 63 mm), s kulovým kohoutem a tlakovou šroubovací rychlospojkou Ø 63 x 63 mm
  • Instalační výška: 1906 mm
  • Připojovací výška od horní hrany nádrže po střed tlakové přípojky: 856 mm (verze bez nástavce)
  • Dva přítoky DN 150 (Ø 160 mm), připojovací výška od horní hrany nádrže po střed potrubí: 1131 mm, 1x těsnící manžeta součástí dodávky
  • Dva přítoky DN 100 (Ø 110 mm), připojovací výška od horní hrany nádrže po střed potrubí: 1131 mm, bez těsnících manžet
  • Dvě přípojky DN 100 (Ø 110 mm) pro kabelovou trubku a odvětrání, připojovací výška od horní hrany nádrže po střed výšky trubky: 476 mm.
  • Přípojka se závitem R ½" pro připojení proplachovací přípojky / podtlakovou ochranu (příslušenství)
  • Včetně krytu šachty (volně položený)
    • Třída zatížení: A15 (podle EN 124)
    • Otvor: 600 mm
    • Bez odvětrání
    • Se zvedacím nástrojem

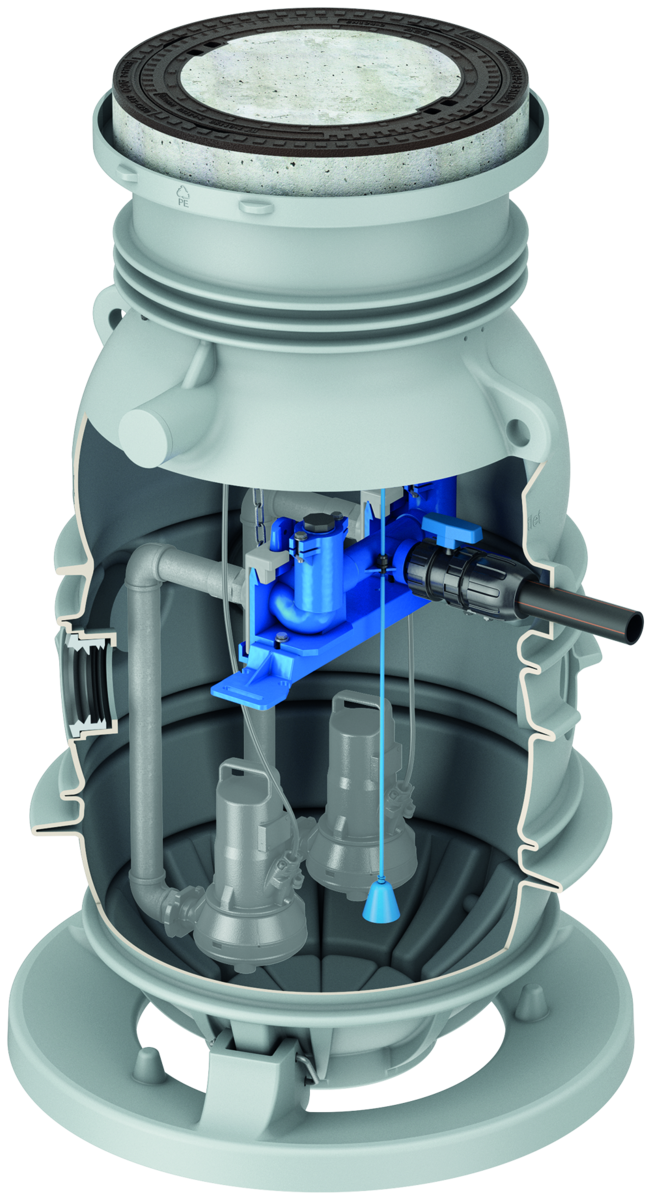

Provedení s poklopem B 125

  • Oblasti použití
    • Rodinné a bytové domy
    • Kancelářské budovy
    • Průmyslové budovy
    • Tlakové kanalizace
  • Jednoduchá (mono) nebo zdvojená (duo) čerpací stanice k instalaci do země z polyethylenu
  • Testováno podle ČSN EN 12050
  • S automatickou nadvodní připojovací spojkou
    • Vhodné pro ponorná čerpadla ACO Passavant (viz níže)
  • Tlaková přípojka z PE-HD DN 50 (Ø 63 mm), s kulovým kohoutem a tlakovou šroubovací rychlospojkou Ø 63 x 63 mm
  • Instalační výška: 1951 mm
  • Připojovací výška od horní hrany nádrže po střed tlakové přípojky: 901 mm (verze bez nástavce)
  • Dva přítoky DN 150 (Ø 160 mm), připojovací výška od horní hrany nádrže po střed potrubí: 1176 mm, 1x těsnící manžeta součástí dodávky
  • Dva přítoky DN 100 (Ø 110 mm), připojovací výška od horní hrany nádrže po střed potrubí: 1176 mm, bez těsnících manžet
  • Dvě přípojky DN 100 (Ø 110 mm) pro kabelovou trubku a odvětrání, připojovací výška od horní hrany nádrže po střed výšky trubky: 521 mm.
  • Přípojka se závitem R ½" pro připojení proplachovací přípojky / podtlakovou ochranu (příslušenství)
  • Včetně krytu šachty (volně položený nebo pachotěsný/přišroubovaný)
    • Třída zatížení: B125 (podle EN 124)
    • Otvor: 600 mm
    • Bez odvětrání
    • Se zvedacím nástrojem

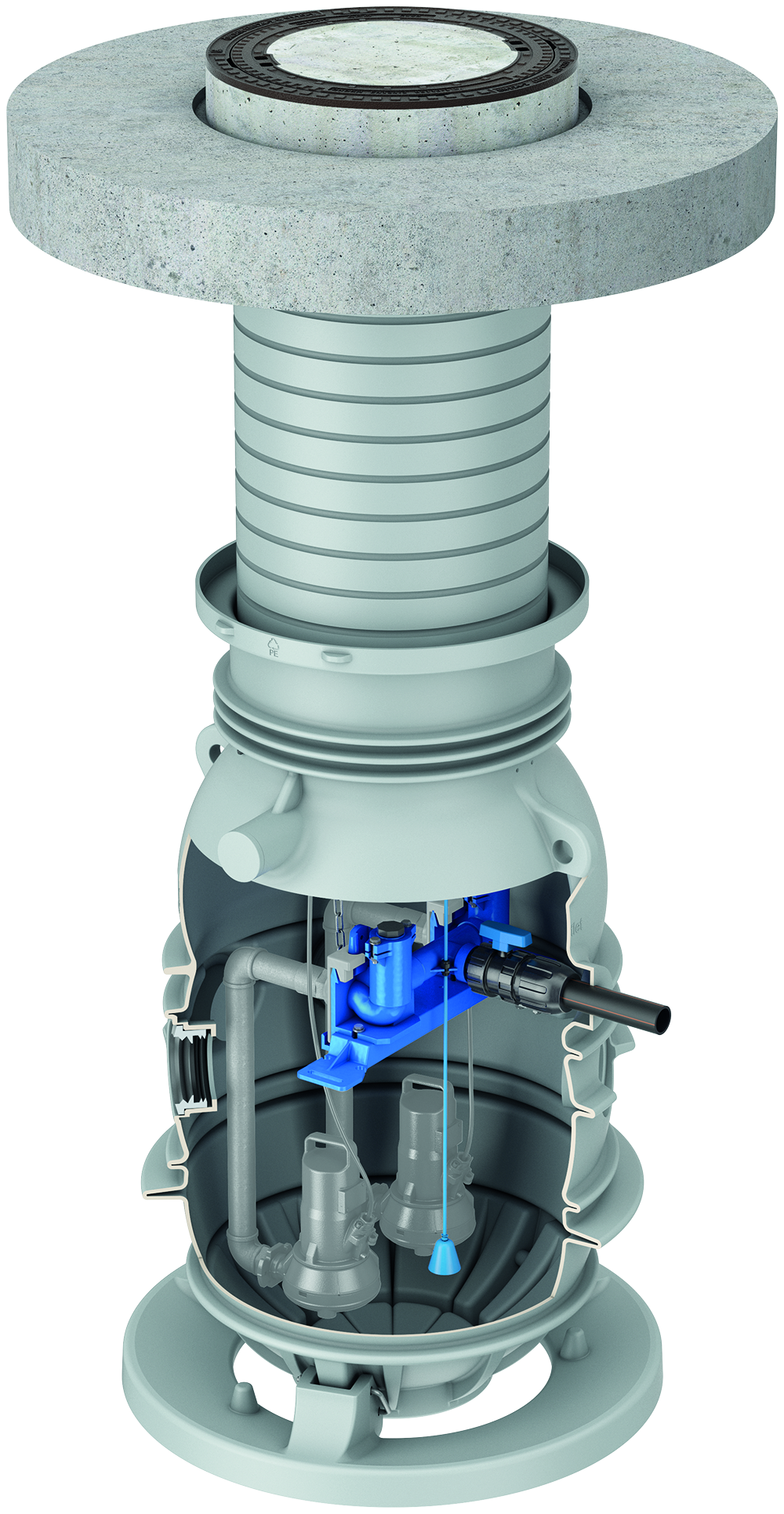

Provedení s poklopem D 400

  • Oblasti použití
    • Rodinné a bytové domy
    • Kancelářské budovy
    • Průmyslové budovy
    • Tlakové kanalizace
  • Jednoduchá (mono) nebo zdvojená (duo) čerpací stanice k instalaci do země z polyethylenu
  • Testováno podle ČSN EN 12050
  • S automatickou nadvodní připojovací spojkou
    • Vhodné pro ponorná čerpadla ACO Passavant (viz níže)
  • Tlaková přípojka z PE-HD DN 50 (Ø 63 mm), s kulovým kohoutem a tlakovou šroubovací rychlospojkou Ø 63 x 63 mm
  • Instalační výška: 2200 - 3000 mm
  • Připojovací výška od horní hrany nádrže po střed tlakové přípojky: 901 mm (verze bez nástavce)
  • Dva přítoky DN 150 (Ø 160 mm), připojovací výška od horní hrany nádrže po střed potrubí: 1425 - 2225 mm, 1x těsnící manžeta součástí dodávky
  • Dva přítoky DN 100 (Ø 110 mm), připojovací výška od horní hrany nádrže po střed potrubí: 1425 - 2225 mm, bez těsnících manžet
  • Dvě přípojky DN 100 (Ø 110 mm) pro kabelovou trubku a odvětrání, připojovací výška od horní hrany nádrže po střed výšky trubky: 770 - 1570 mm.
  • Přípojka se závitem R ½" pro připojení proplachovací přípojky / podtlakovou ochranu (příslušenství)
  • Včetně krytu šachty (volně položený nebo pachotěsný/přišroubovaný)
    • Třída zatížení: D400 (podle EN 124)
    • Otvor: 600 mm
    • Bez odvětrání
    • Se zvedacím nástrojem
  • S roznášecí deskou: Ø 1550/625 x 200 mm ze železobetonu
  • S šachtovým nástavcem
    • Výška: 1300 mm
    • Výškově nastavitelný, vč. těsnění

Ponorná čerpadla ACO Passavant

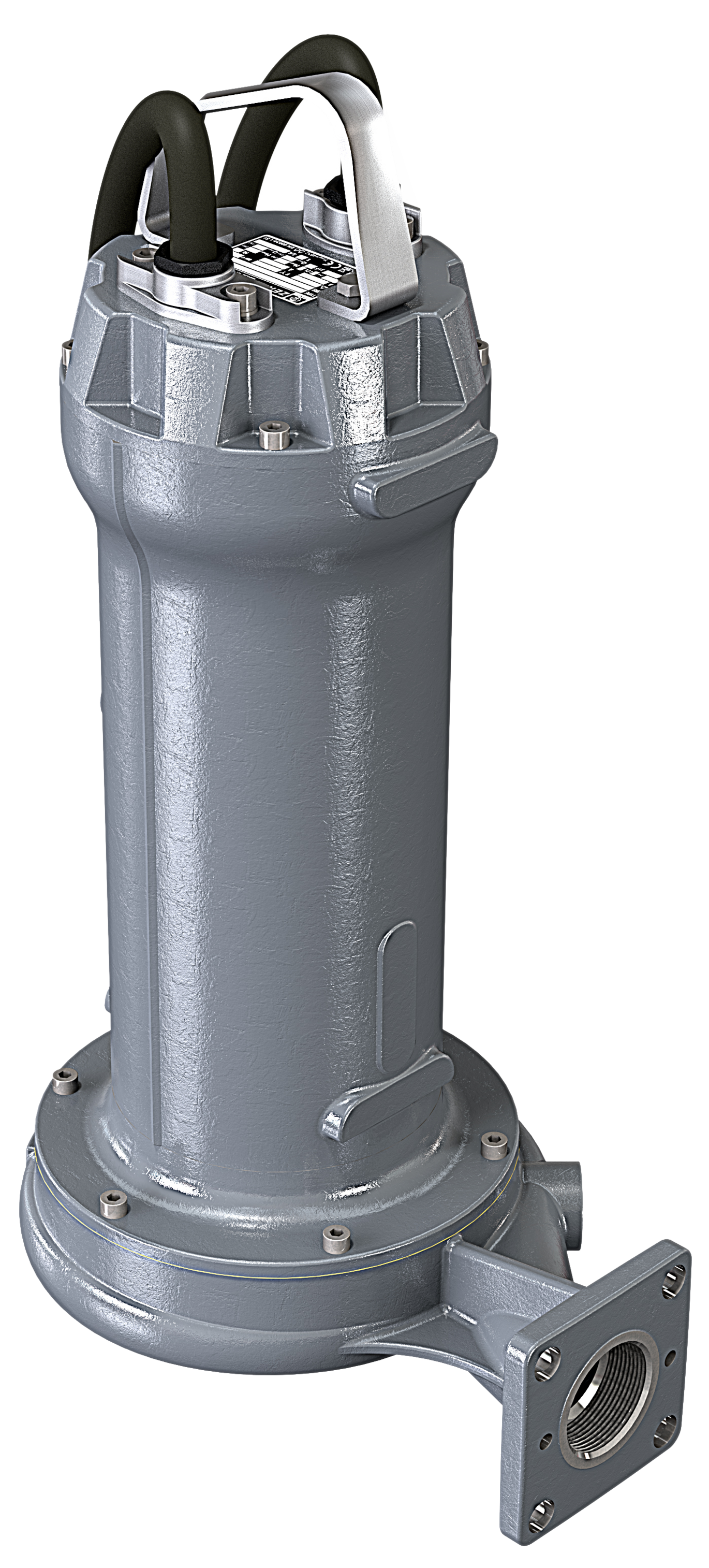

SITA

  • Pro odpadní vody s obsahem fekálií (černá voda)
  • Typ oběžného kola: Řezací (nerezová ocel, kaleno na 60 HRC)
  • S certifikací ATEX
  • Provozní režim: S1 (trvalý chod)
  • Otáčky mototru: 2900 Ot/min
  • Výkon P2:
    • Typ 200 N-ex-G: 1,5 kW
    • Typ 300 N-ex-G: 2,2 kW
  • Napětí: 400V/50Hz
  • Přípojka výtlaku: R 2"
  • Kabel: 10 m
  • Třída krytí: IP 68

Řezací oběžné kolo

Řezací kola jsou zvláště vhodná pro vlákna a předměty, které lze drtit. U tohoto systému je před oběžným kolem řezací jednotka s noži a řeznou deskou. Nože jsou pevně spojeny s hřídelí motoru a otáčejí se stejnou rychlostí. Všechny látky, které mají být odčerpány jsou řezací jednotkou rozmělněny na malé části a poté dopravovány oběžným kolem. Vzhledem k tomu, že všechny částice musí procházet malými otvory na řezném kotouči, je výrazně omezen průtok, ale dosažitelná dopravní výška je obvykle značně vyšší než u srovnatelného otevřeného nebo kanálového oběžného kola. To umožňuje přepravu odpadní tekutiny na velké vzdálenosti nebo tlakovými vedeními s velkými výškovými rozdíly.

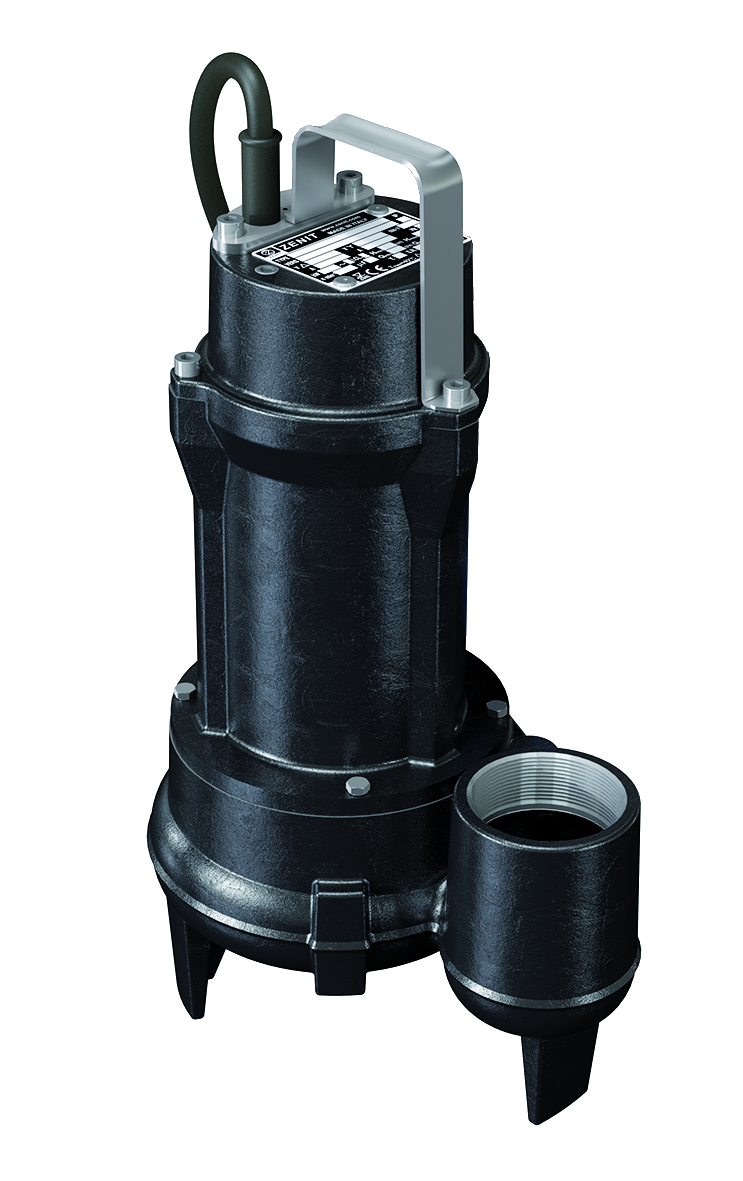

SAT-V

  • Pro odpadní vody bez obsah fekálií (šedá voda)
  • Typ oběžného kola: Vířivé otevřené
  • Provozní režim: S1 (trvalý chod)
  • Průchodnost čerpadla:
    • Typ 75/2/50/D: 40 mm
    • Typ 150/2/50/D: 50 mm
  • Otáčky mototru: 2900 Ot/min
  • Výkon P2:
    • Typ 75/2/50/D: 0,55 kW
    • Typ 150/2/50/D: 1,1 kW
  • Napětí: 400V/50Hz
  • Přípojka výtlaku: R 2"
  • Kabel: 10 m
  • Třída krytí: IP 68

Vířivé oběžné kolo

Relativně velký prostor v sacím prostoru čerpadla (volný průchod koule dané velikosti) umožňuje kapalině s obsahem pevných materiálů s dlouhými vlákny, jako jsou obvazy, textilie apod., snadno proudit sacím ústí do komory čerpadla s malým rizikem ucpávání. Další výhoda: Jelikož není mezi oběžným kolem a skříní čerpadla žádná škrtící mezera, je konstrukce těchto čerpadel obzvláště
spolehlivá v oblastech použití s delšími odstávkami. Koroze oběžného kola a výsledné zablokování čerpadla je téměř nemožné.

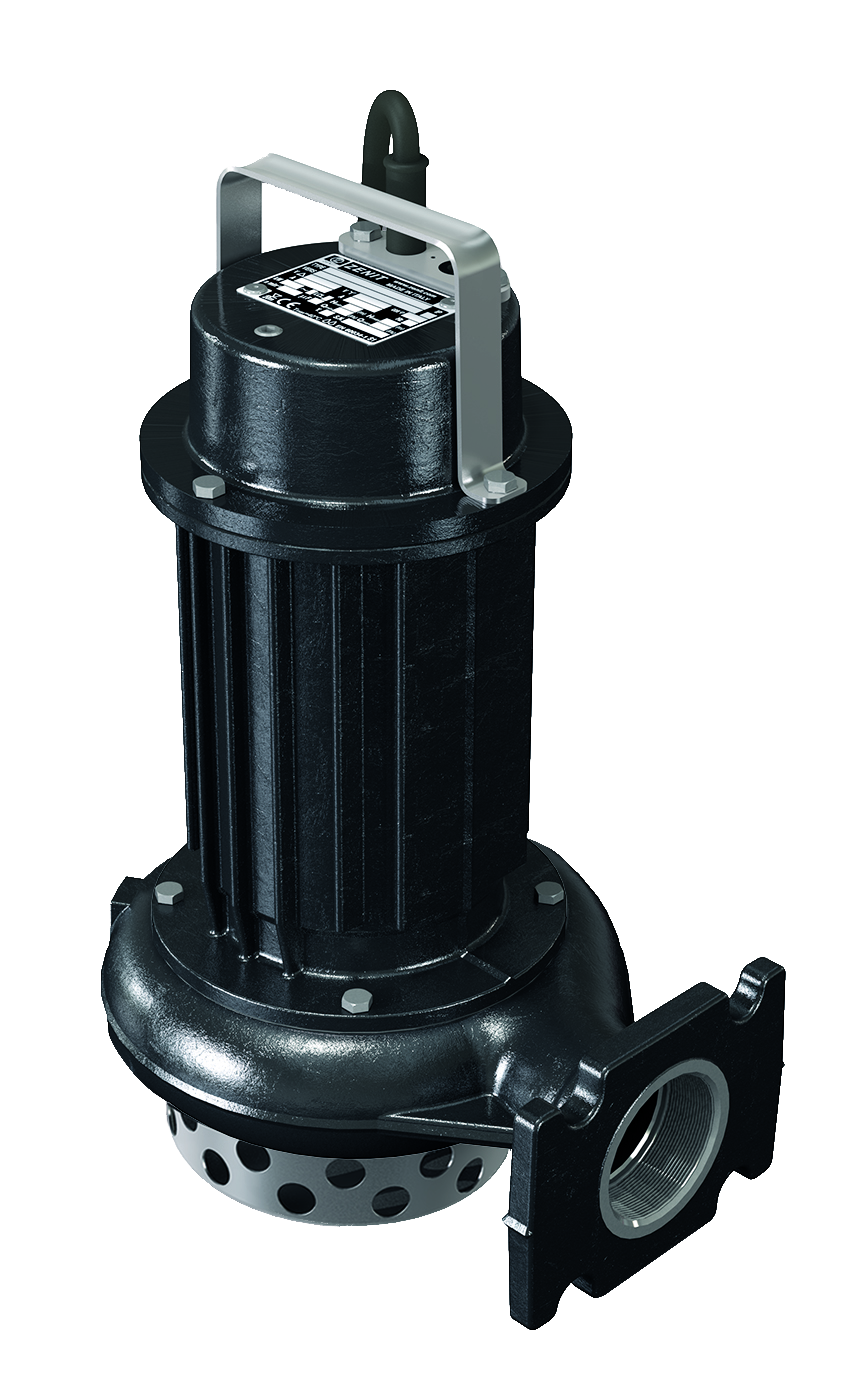

SAT

  • Pro odpadní vody bez obsah fekálií (šedá voda)
  • Typ oběžného kola: Vířivé otevřené
  • Provozní režim: S1 (trvalý chod)
  • Průchodnost čerpadla: 10 mm (16 mm bez sítka)
  • Otáčky mototru: 2900 Ot/min
  • Výkon P2:
    • Typ 100/D: 0,88 kW
    • Typ 150/D: 1,14 kW
    • Typ 200/D: 1,50 kW
  • Napětí: 400V/50Hz
  • Přípojka výtlaku: R 2"
  • Kabel: 10 m
  • Třída krytí: IP 68

Vířivé oběžné kolo

Relativně velký prostor v sacím prostoru čerpadla (volný průchod koule dané velikosti) umožňuje kapalině s obsahem pevných materiálů s dlouhými vlákny, jako jsou obvazy, textilie apod., snadno proudit sacím ústí do komory čerpadla s malým rizikem ucpávání. Další výhoda: Jelikož není mezi oběžným kolem a skříní čerpadla žádná škrtící mezera, je konstrukce těchto čerpadel obzvláště
spolehlivá v oblastech použití s delšími odstávkami. Koroze oběžného kola a výsledné zablokování čerpadla je téměř nemožné.


Řídící jednotky ACO MultiControl

Řídící jednotka je vybavena podsvíceným displejem, který zobrazuje všechny provozní stavy v plném rozsahu, stejně jako číst a měnit parametry. Poslední chyby lze snadno vyvolat na textovém
displeji a zjednodušit tak hledání problému a komunikaci v případě potřeby volání servisu. Spínací hladiny čerpadel lze zobrazit pomocí otočného ovladače a v případě potřeby je změnit. Integrovaný ServiceMode zabraňuje náhodné změně nastavených parametrů. Provozní hodiny a počítadlo sepnutí umožňují vyvodit závěry o skutečném stavu nebo stavu opotřebení čerpadel. Jako preventivní opatření je vhodné čerpadla po určité době vyměnit, aby se zabránilo poruše. Integrovaný ampérmetr zobrazuje proud odebíraný za chodu čerpadla a preventivně vypíná
čerpadla, pokud se zvýší odběr proudu.
K dispozici jsou různé možnosti připojení snímání hladiny, a to až čtyř plováků, snímače tlaku 4 - 20 mA nebo dodávaného dynamického tlakového zvonu (pneumatické snímání). Tyto možnosti poskytují uživateli svobodnou volbu, pokud jde o měření hladiny v nádrži. Pokud je připojen snímač tlaku 4 - 20 mA, lze informace o stavu hladiny přenášet také do systému řízení budovy jako signál 4 - 20 mA nebo 0 - 10 V a sledovat tak hladiny vody v různých čerpacích stanic. Pro zajištění ochrany proti výbuchu je při použití tlakového snímače 4 - 20 mA v černé vodě nutná instalace bezpečnostní bariéry proti výbuchu (dostupné jako příslušenství). Integrovaný režim ATEX zabraňuje zapnutí čerpadel, pokud není dosaženo úrovně vypnutí, aby bylo zabráněno možnému jiskření třením oběžného kola. Součástí dodávky je kromě upevňovacího materiálu a 9 V baterie také tlakový zvon s 10 m snímacího vedení.
Jendotka disponuje beznapěťovými nebo napěťovými (230V) výstupy pro hlášení poruchy. Tyto mohou být napojeny na systém správy budovy nebo připojeny přímo k siréně nebo výstražnému světlu. K tomu není nutné samostatné připojení 230V. Neexistují žádné rozdíly mezi levnějšími a dražšími čerpacími zařízeními stran ovládání. MultiControl splňuje všechny požadavky ve všech oblastech použití. Řídící jednotky jsou uzpůsobeny pro napětí 230 V (střídavý proud) nebo 400 V (třífázový proud).

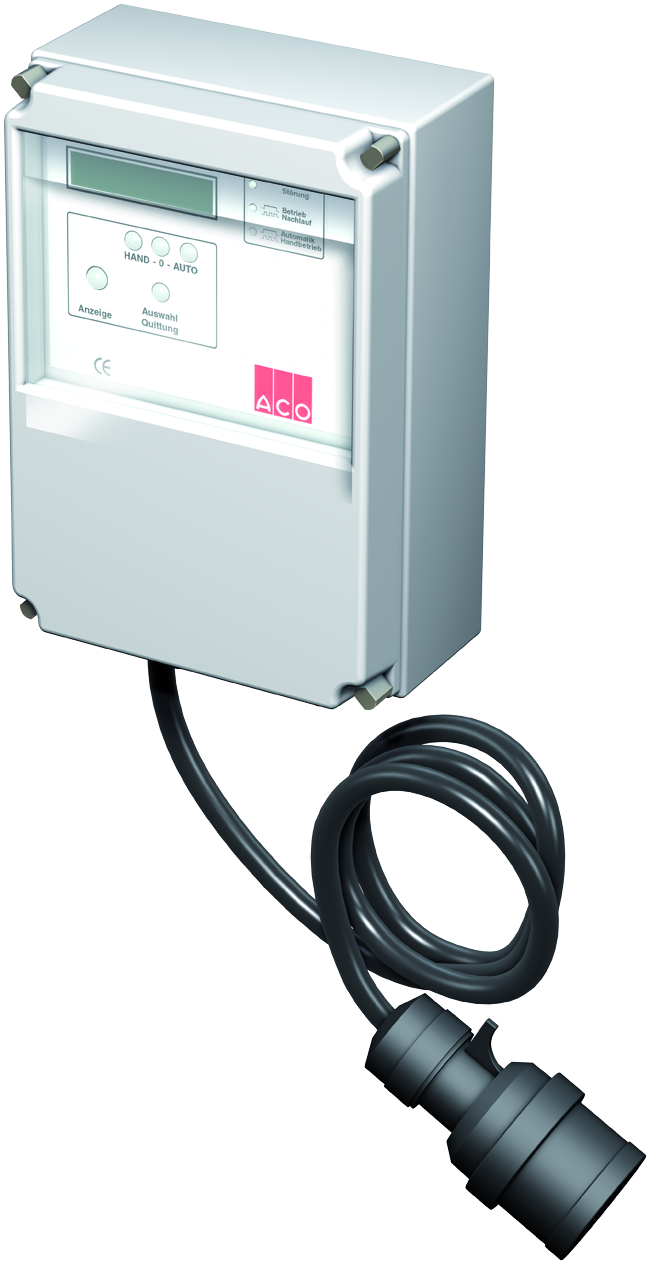

ACO MultiControl Mono

  • Vhodné pro Muli-Max Mono
  • Pro čerpadla do 5,5 kW
  • Včetně penumatického snímacího zařízení
    • Otevřený tlakový zvonek
    • 20 m pneumatického snímacího vedení 10 x 1,5 mm
  • Připraveno k zapojení pomocí 1,5m připojovacího kabelu
    • Zástrčka CEE 16 s fázovým měničem
  • Kabelová průchodka
  • Provozní napětí: 400 V
  • Frekvence: 50/60 Hz
  • Řídicí napětí: 230 V/AC
  • Spotřeba energie v klidovém režimu: max. 8 VA
  • Provozní teplota: -20 až +60 °C
  • Třída ochrany: IP 54

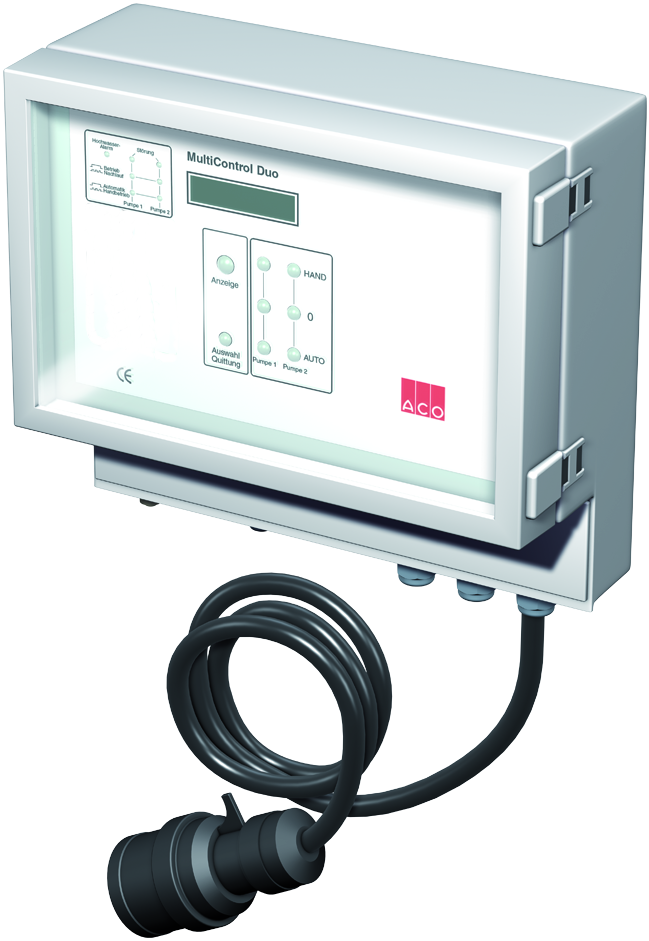

ACO MultiControl Duo

  • Vhodné pro Muli-Max Duo
  • Pro čerpadla do 5,5 kW
  • Včetně penumatického snímacího zařízení
    • Otevřený tlakový zvonek
    • 20 m pneumatického snímacího vedení 10 x 1,5 mm
  • Připraveno k zapojení pomocí 1,5m připojovacího kabelu
    • Zástrčka CEE 16 s fázovým měničem
    • Možnost přestavení na CEE 32 (5G4 se zástrčkou CEE 32)
  • Kabelová průchodka
  • Provozní napětí: 400 V
  • Frekvence: 50/60 Hz
  • Řídicí napětí: 230 V/AC
  • Spotřeba energie v klidovém režimu: max. 10 VA
  • Provozní teplota: -20 až +60 °C
  • Třída ochrany: IP 54

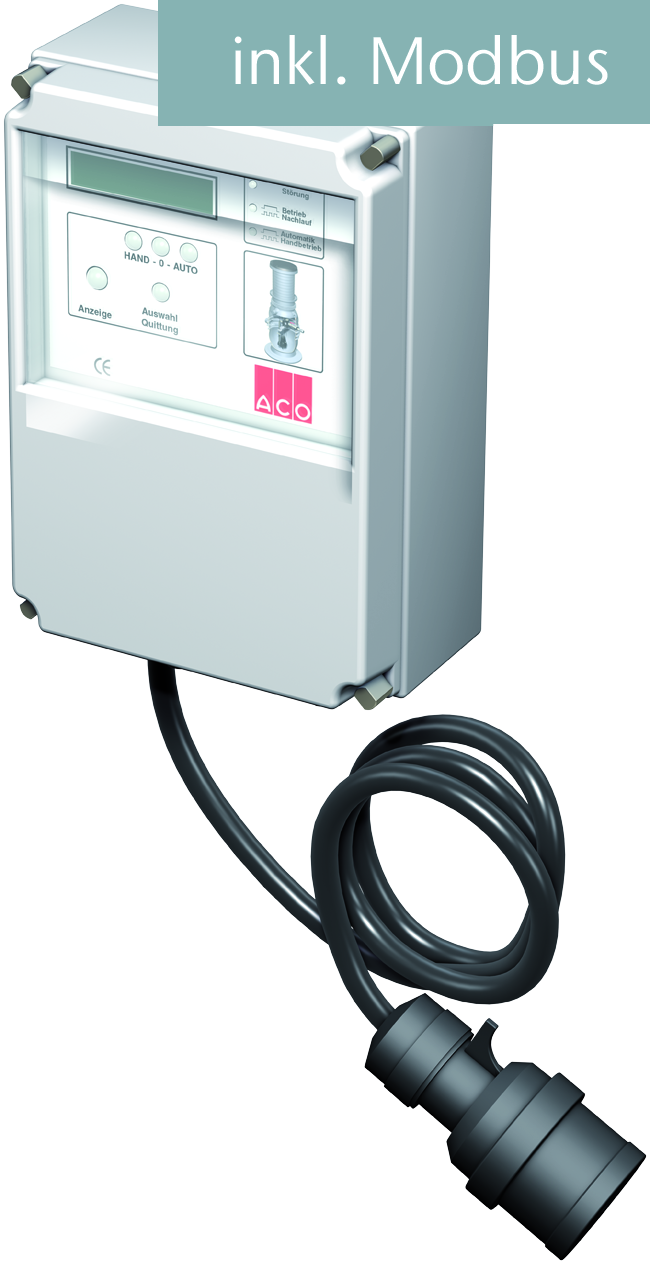

ACO MultiControl Professional Mono

  • Vhodné pro Muli-Max Mono
  • S funkcí Modbus RTU pro připojení k systému řízení budov
  • Pro čerpadla do 5,5 kW
  • Včetně penumatického snímacího zařízení
    • Otevřený tlakový zvonek
    • 20 m pneumatického snímacího vedení 10 x 1,5 mm
  • Připraveno k zapojení pomocí 1,5m připojovacího kabelu
    • Zástrčka CEE 16 s fázovým měničem
  • Kabelová průchodka
  • Provozní napětí: 400 V
  • Frekvence: 50/60 Hz
  • Řídicí napětí: 230 V/AC
  • Spotřeba energie v klidovém režimu: max. 8 VA
  • Provozní teplota: -20 až +60 °C
  • Třída ochrany: IP 54

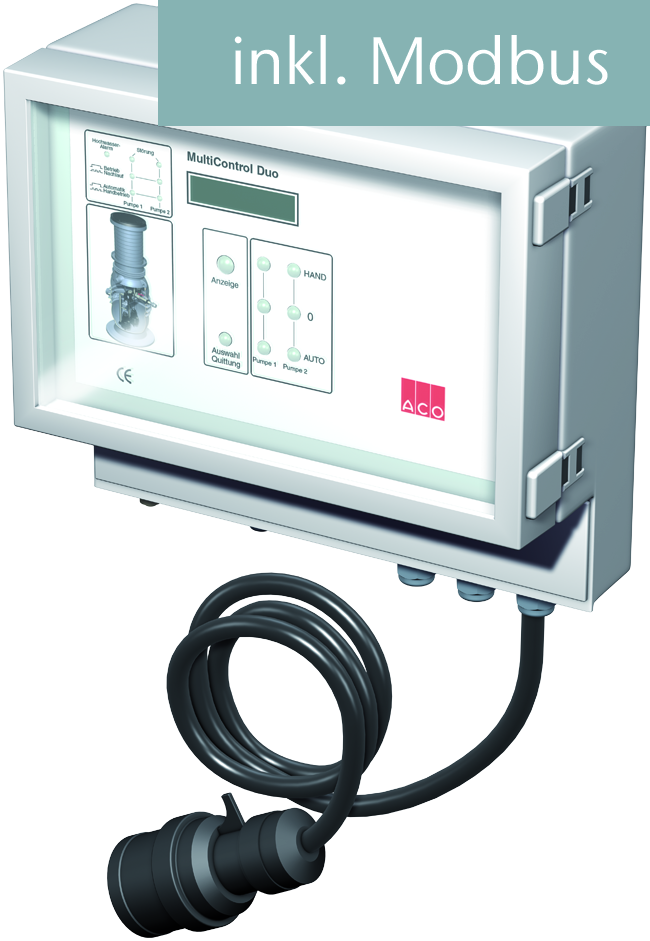

ACO MultiControl Professional Duo

  • Vhodné pro Muli-Max Duo
  • S funkcí Modbus RTU pro připojení k systému řízení budov
  • Pro čerpadla do 5,5 kW
  • Včetně penumatického snímacího zařízení
    • Otevřený tlakový zvonek
    • 20 m pneumatického snímacího vedení 10 x 1,5 mm
  • Připraveno k zapojení pomocí 1,5m připojovacího kabelu
    • Zástrčka CEE 16 s fázovým měničem
    • Možnost přestavení na CEE 32 (5G4 se zástrčkou CEE 32)
  • Kabelová průchodka
  • Provozní napětí: 400 V
  • Frekvence: 50/60 Hz
  • Řídicí napětí: 230 V/AC
  • Spotřeba energie v klidovém režimu: max. 10 VA
  • Provozní teplota: -20 až +60 °C
  • Třída ochrany: IP 54

Rozměry šachty

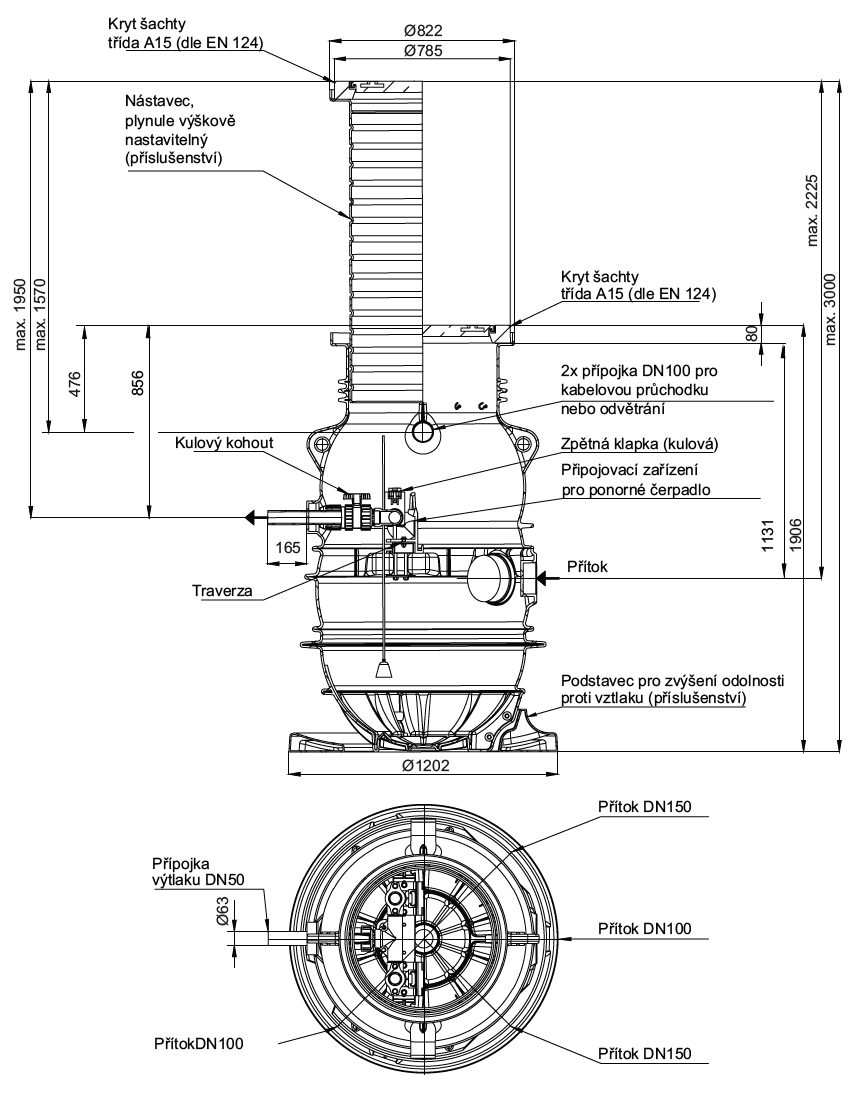

Provedení s poklopem A 15

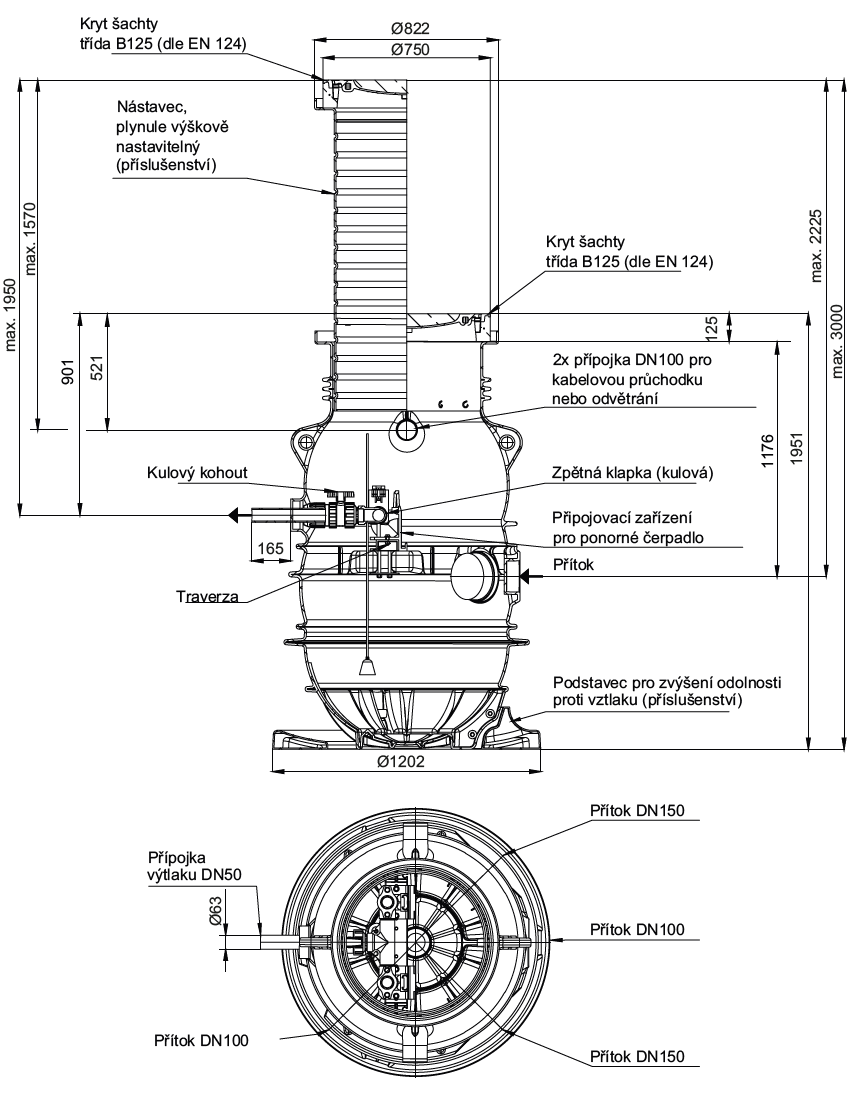

Provedení s poklopem B 125

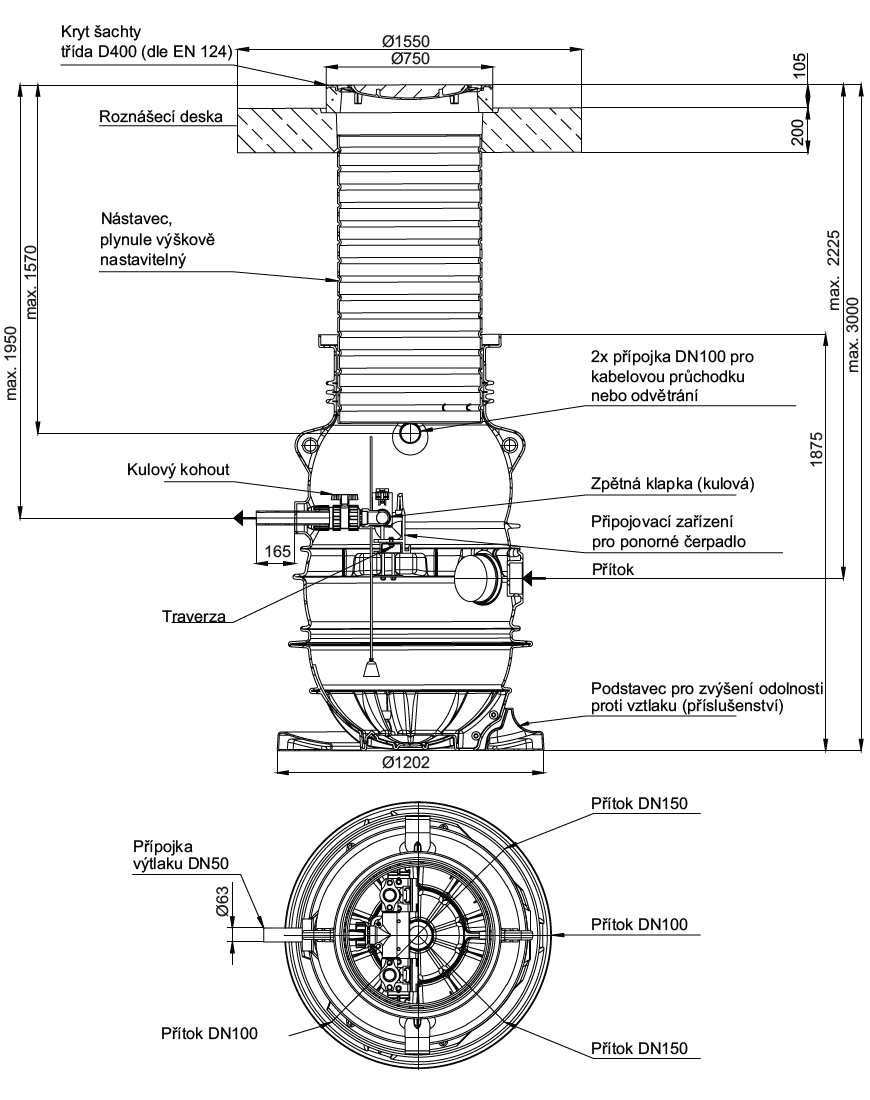

Provedení s poklopem D 400


Výkonové diagramy

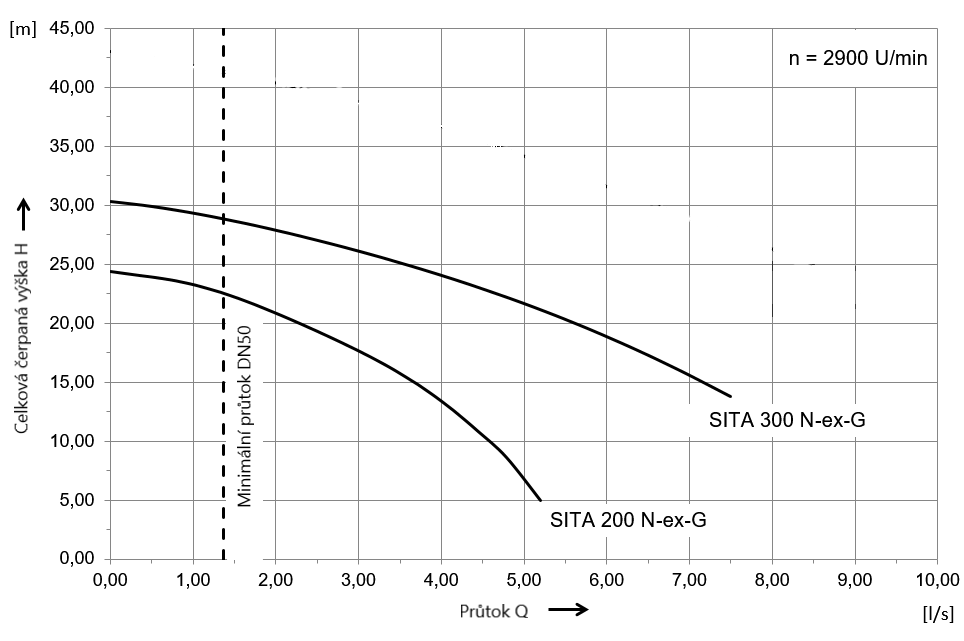

Čerpadla SITA (černá voda)

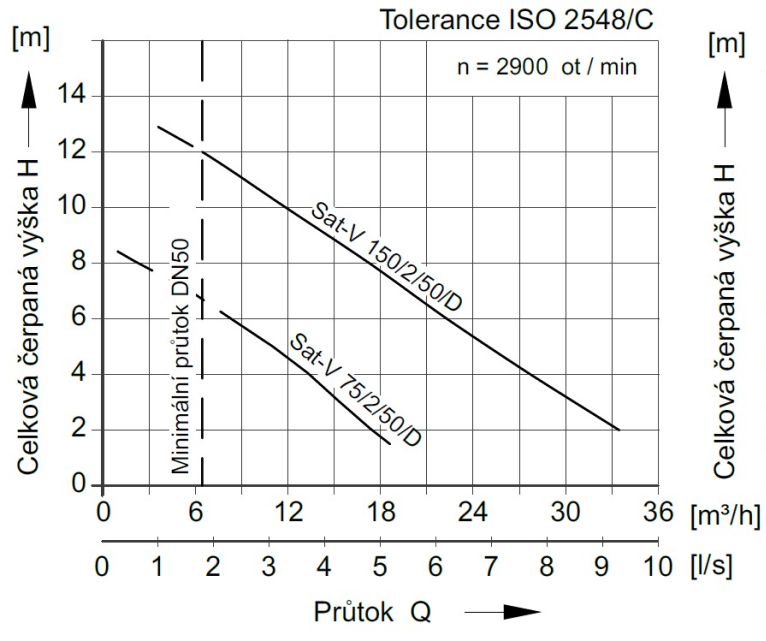

Čerpadla SAT-V (šedá voda)

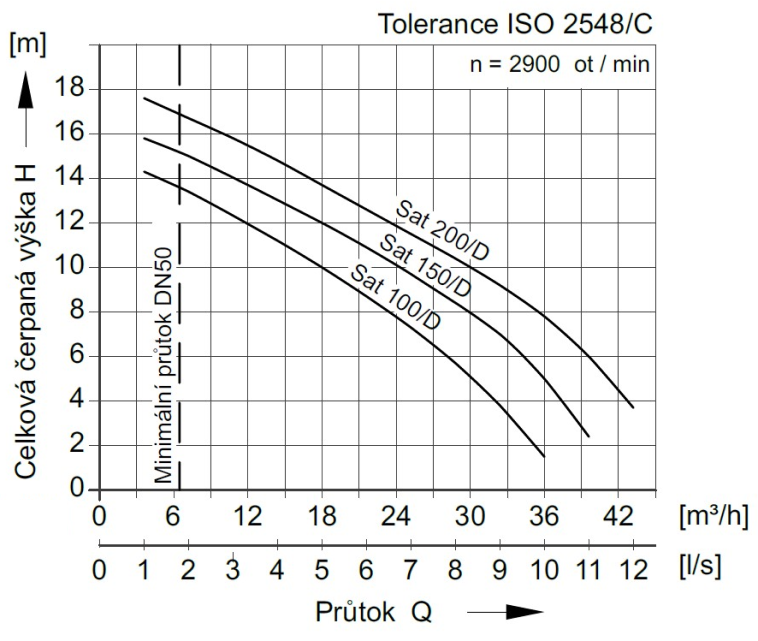

Čerpadla SAT (šedá voda)

Ceny dostupné na vyžádání.

Katalog ACO čerpacích stanic a zařízení pro instalaci v budováchpdf

Instalace a obsluha čerpací stanice ACO Muli-Maxpdf

CAD výkresy čerpacích stanic Muli-MaxLink e-Service
BIM modely pro Autodesk RevitLink

Prohlášení o vlastnostech pro Muli-Maxpdf
