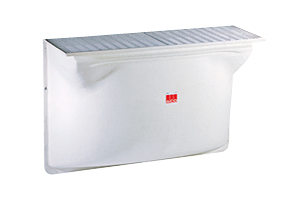

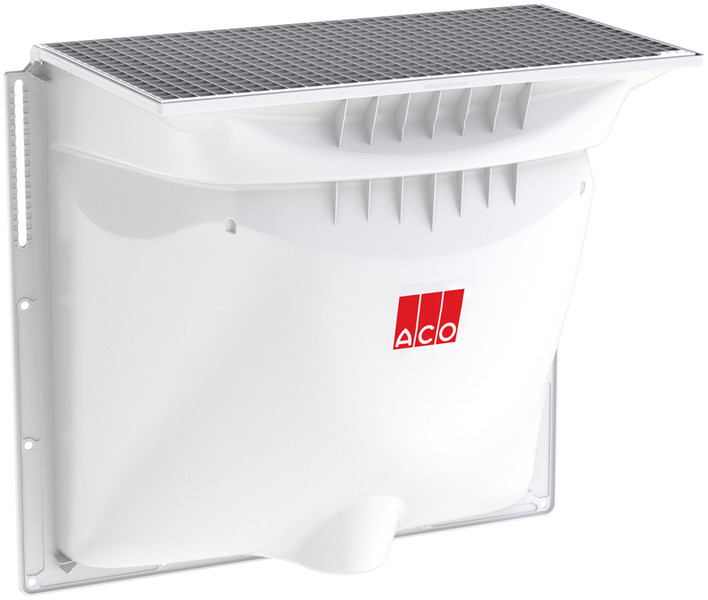

ACO Therm® Sklepní světlík

Světlíky ACO Therm® v různých provedeních poskytují dostatek světla v suterénu. Mohou být namontovány vodotěsné - dokonce i bez tepelných mostů pomocí termoizolační montážní desky ACO ThermBlock, a to bez děr ve stěně sklepa.

Světlíky ACO Therm® jsou k dispozici v hloubkách 400 mm, 600 mm a 700 mm a mohou být prodlouženy ještě o volitelné nástavce. Množství krytů poskytuje nejen dostatečnou ochranu proti zanášení nečistotami popř. dešťovou vodou, ale také zajímavý designový prvek.

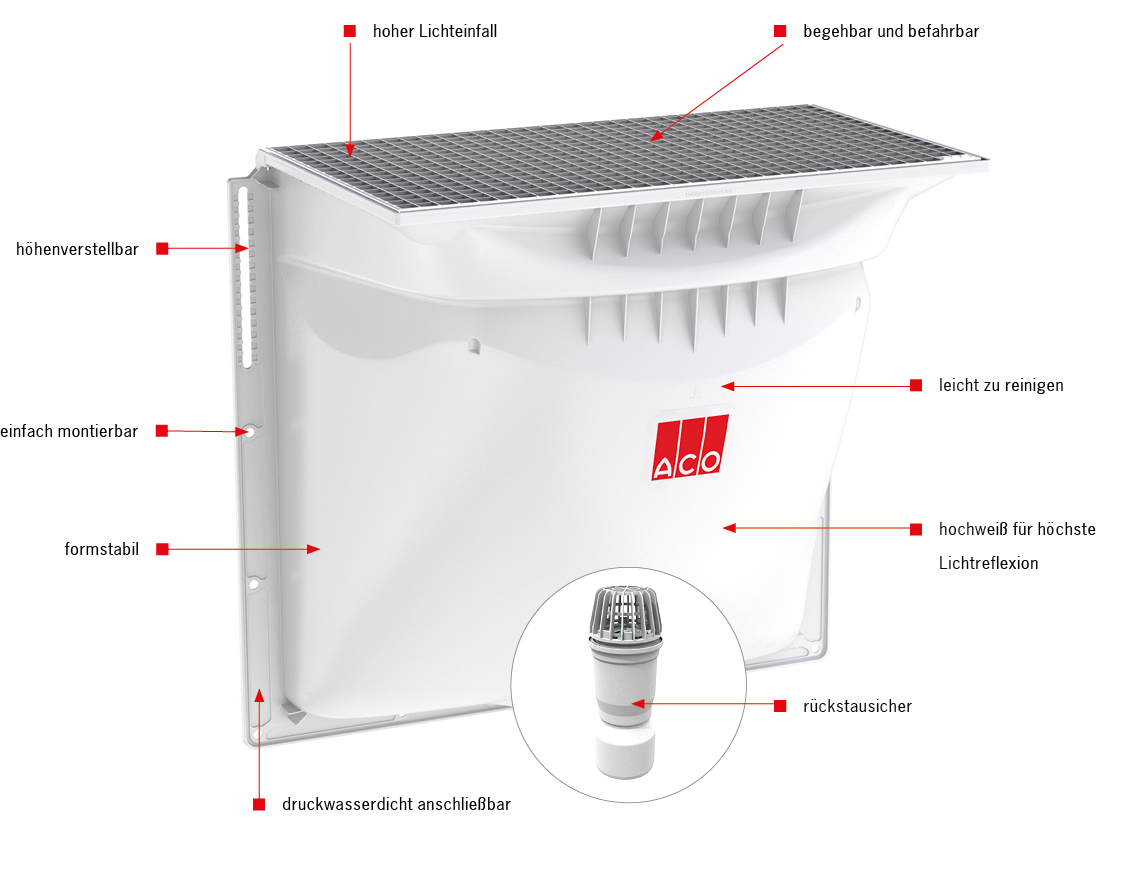

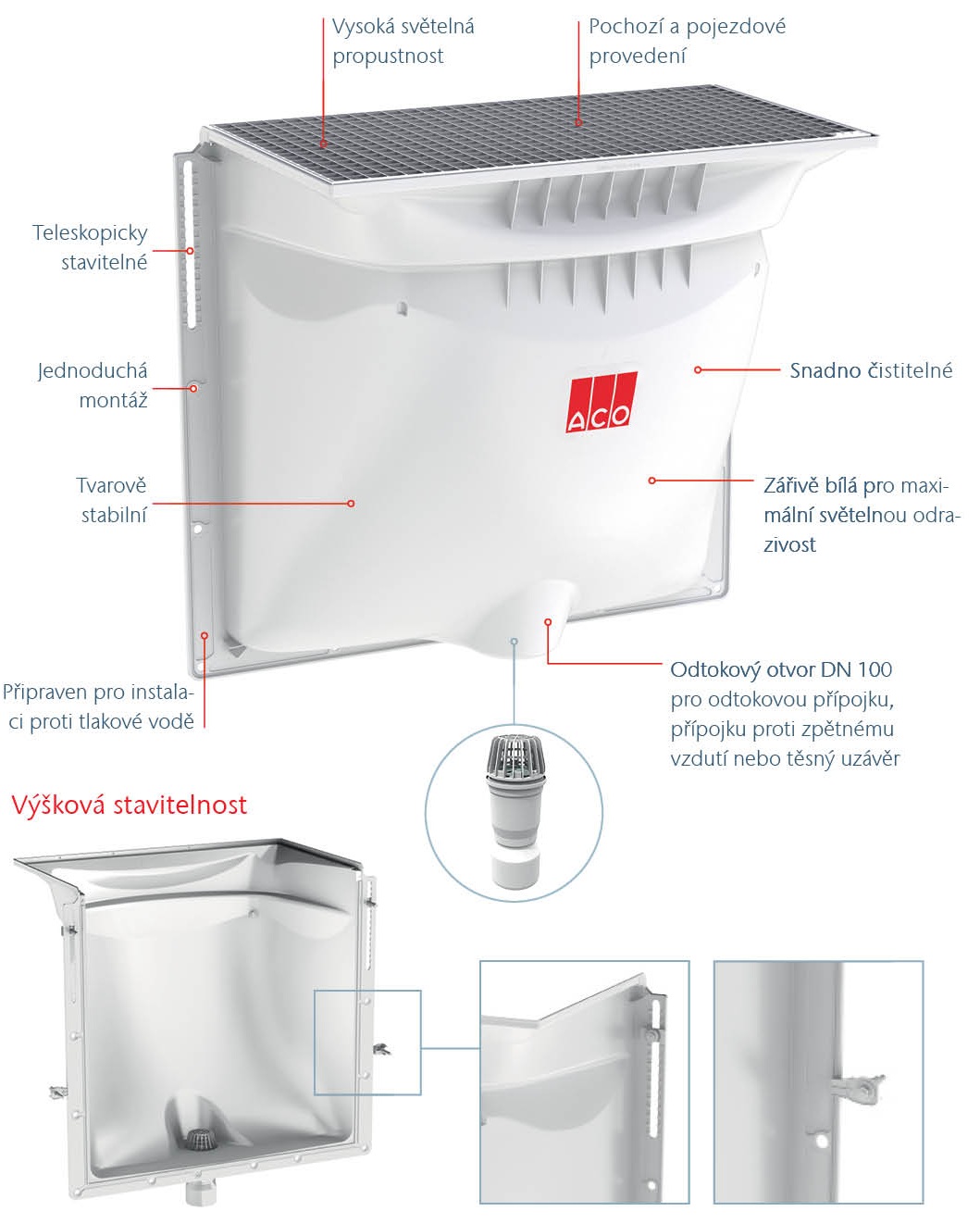

Výhody produktu

Hladký bílý vnitřní povrch
Odtokový otvor v nejnižším bodě
Rozmanitost standardních a designových roštů
Vodotěsná a pohonná instalace možná

Katalog - Sklepní světlíky

Informace o produktu

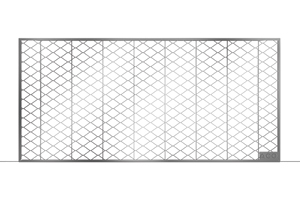

tahokov
z pozinkované oceli
pochozí
vhodný pro světlíky i nástavby

Pro světlíky		rozměry
hloubka (mm)	šířka (mm)	výška (mm)	hloubka (mm)	šířka (mm)	Obj.č.
400	800	20	400	840	35572
	1000	20	400	1040	35573
	1250	20	400	1340	35896
600	1000	20	600	1040	315870
600	1250	20	600	1340	315874
700	1500	25	700	1660	38767
700	2000	25	700	2160	38770

Produktové informace:

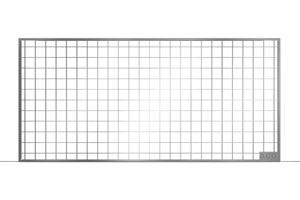

mřížkový rošt 30/30
z pozinkované oceli
pochozí
vhodní pro světlíky a nástavby

pro světlíky		rozměry
hloubka (mm)	šířka (mm)	výška (mm)	hloubka (mm)	šířka (mm)	Obj.č.
400	800	20	400	840	35574
	1000	20	400	1040	35575
	1250	20	400	1340	35897
600	1000	20	600	1040	315878
600	1250	20	600	1340	315882
700	1500	25	700	1660	38768
700	2000	25	700	2160	38771

Produktové informace:

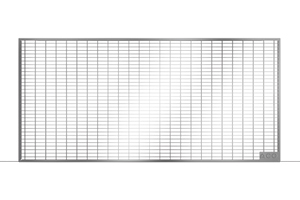

mřížkový rošt 30/10
z pozinkované oceli
pochozí i pojezdný
vhodný pro světlík i nástavby

pro světlíky		rozměry			pochozí
hloubka (mm)	šířka (mm)	výška (mm)	hloubka (mm)	šířka (mm)	Obj.č.
400	800	20	400	840	35576
	1000	20	400	1040	35577
	1250	20	400	1340	35898
600	1000	20	600	1040	315999
600	1250	20	600	1340	375028
700	1500	25	700	1660	38769
700	2000	25	700	2160	38772

pro světlíky		rozměry			pojezdný
hloubka (mm)	šířka (mm)	výška (mm)	hloubka (mm)	šířka (mm)	Obj.č.
400	800	20	400	840	35578
	1000	20	400	1040	35579
	1250	20	400	1340	35899
600	1000	20	600	1040	375029
600	1250	20	600	1340	375030

Produktové informace:

Vyrobeno z nerezové oceli
Ukončení zároveň s hranami světlíku
Pochozí
Vyzkoušeno: Dostupné také na plastové světlíky od jiných výrobců

pro světlíky		rozměry
hloubka (mm)	šířka (mm)	výška (mm)	hloubka (mm)	šířka (mm)	Obj.č.
400
	1000	20	400	1040	380402
	1250	20	400	1340	380403
600	1000	20	600	1040	380469
600	1250	20	600	1340	380470

Produktové informace:

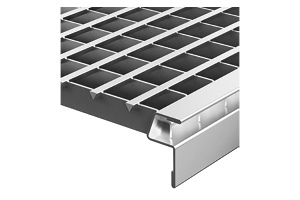

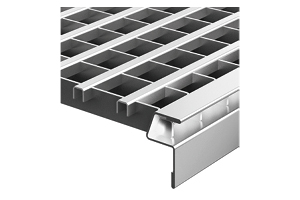

Designový rošt z nerezové oceli
Ukončení zároveň s hranami světlíku
begehbar
Prüfen Sie: Verwendbarkeit auch auf Kunststofflichtschächten anderer Hersteller

pro světlíky		rozměry
hloubka (mm)	šířka (mm)	výška (mm)	hloubka (mm)	šířka (mm)	Obj.č.
400
	1000	20	400	1040	380406
	1250	20	400	1340	380407
600	1000	20	600	1040	380475
600	1250	20	600	1340	380476

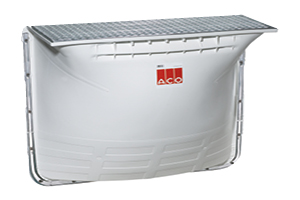

Produktabbildung ACO Therm Lichtschacht Komplettset 400 mm Tiefe

rozměry
šířka (mm)	výška (mm)
800	600
1000	600
	1000
	1300
1250	1000

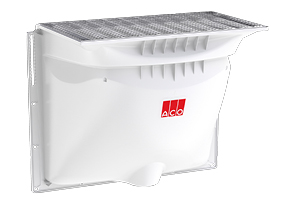

Produktabbildung ACO Therm Lichtschacht Komplettset 600 mm Tiefe

rozměry
šířka (mm)	výška (mm)
1000	1000
1000	1300
1250	1300

Produktabbildung ACO Therm Lichtschacht Komplettset 700 mm Tiefe

rozměry
šířka (mm)	výška (mm)
1500	1000
1500	1500
2000	1000
2000	1500

Stabilní profil
Šedý okraj
Pevné a výškově nastavitelné verze
Boční nohy lze zkrátit a uvolnit
Hladký bílý vnitřní povrch

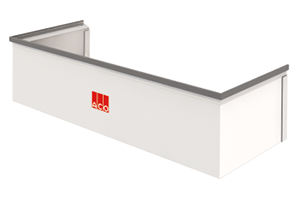

Nástavby lze kombinovat
K dispozici v pevné výška a výšce i jako nastavitelné (30 mm - 300 mm)

Pro tloušťky izolace do 300 mm
Pro pochozí i pojezdné provedení

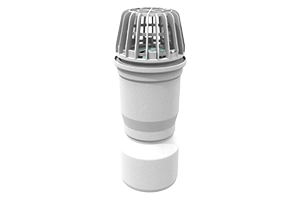

S lapačem listů a zápachovým uzávěrem
Vhodné pro všechny velikosti světlíků

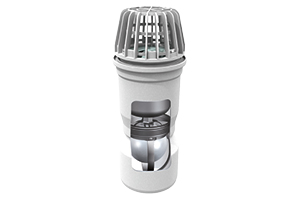

S lapačem listů a zápachovým uzávěrem
Vhodné pro všechny velikosti světlíků

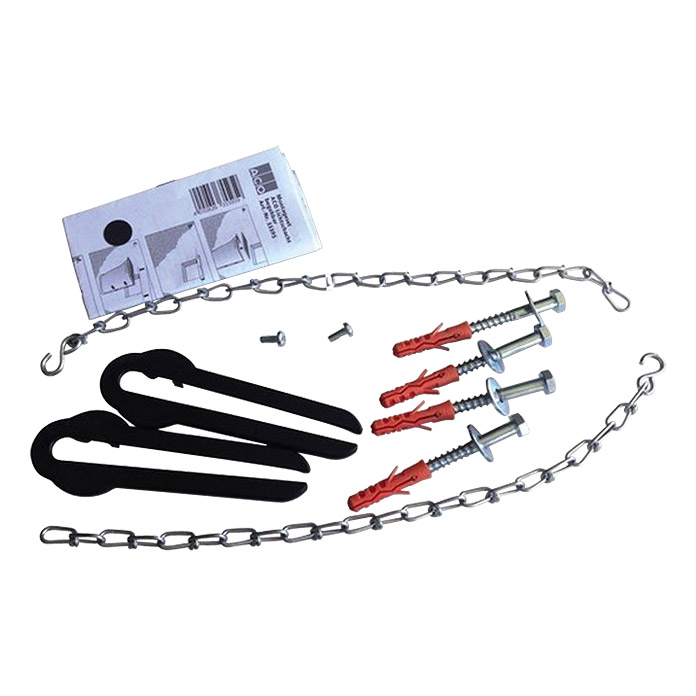

Včetně závěsu a montážní sady

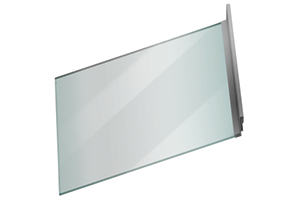

Bezpečnostní sklo
Včetně těsnění pro napojení na zdi domu
Kryty nejsou pochozí

Ocelový pozinkovaný profil
Poskytuje ochranu proti dešti a listům
Pro montáž na stávající světlíky
Rošt světlíku
Není vodotěsný

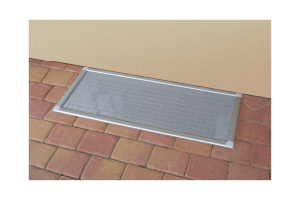

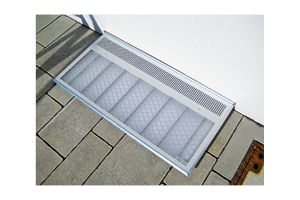

hliníkový profil s kartáčovým těsněním
snadná samoinstalace
silná robustní high-tech tkanina

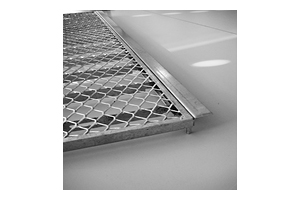

Pomocí profilu jsou zakryty hrany zkrácených roštů
Je přišroubován přímo k roštu
S upevňovacími šrouby pro rošt světlíku

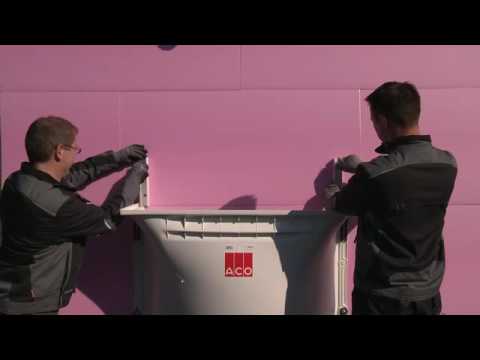

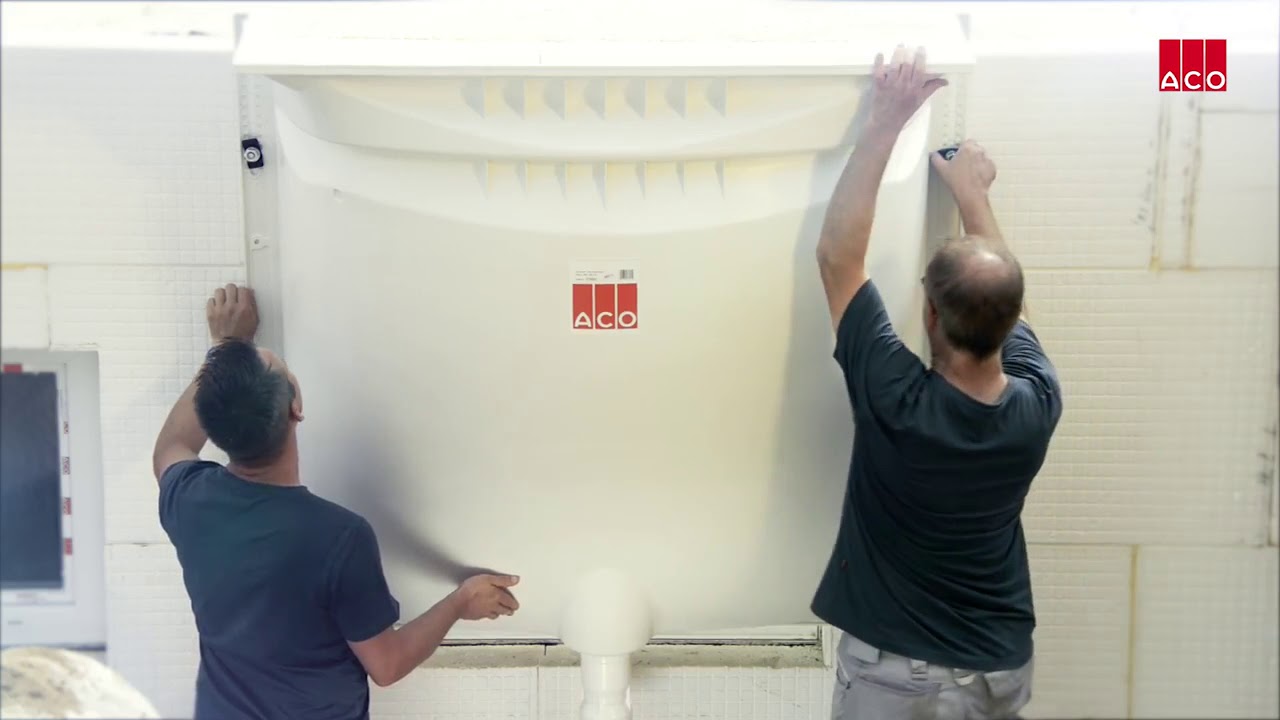

Montáže světlíku ACO 600mm na zeď domu.

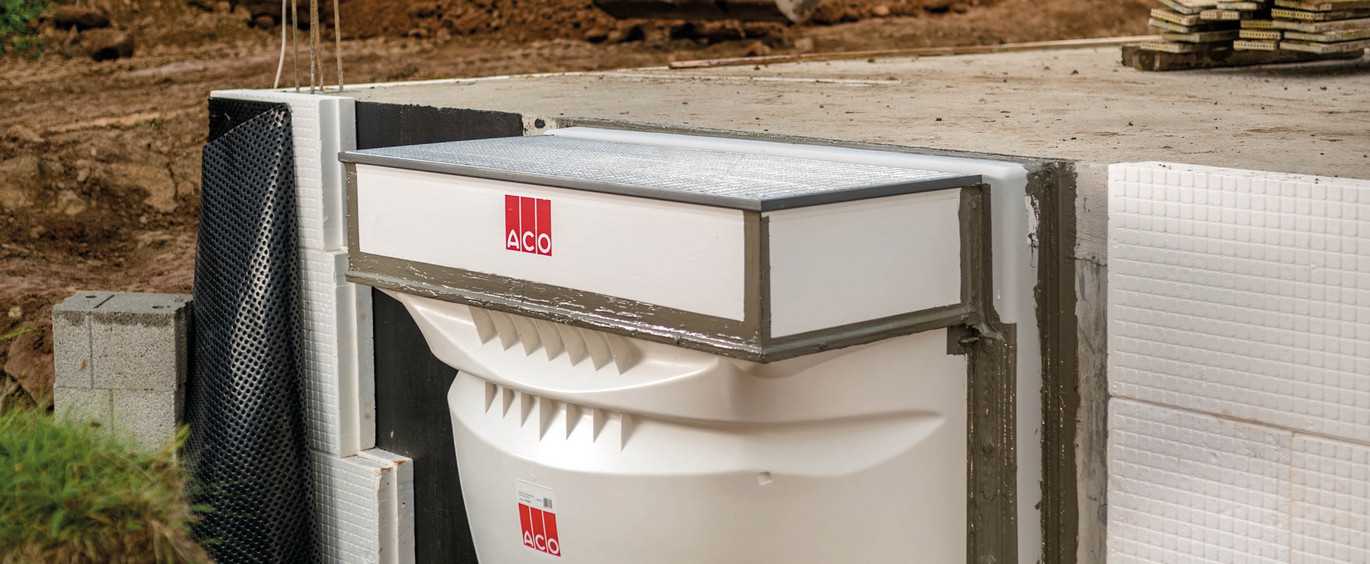

ACO Therm® Block a montáž světlíku

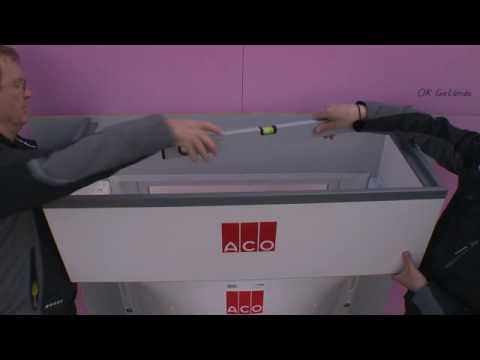

Montáž světlíku ACO Therm® s prodlužovací nástavbou

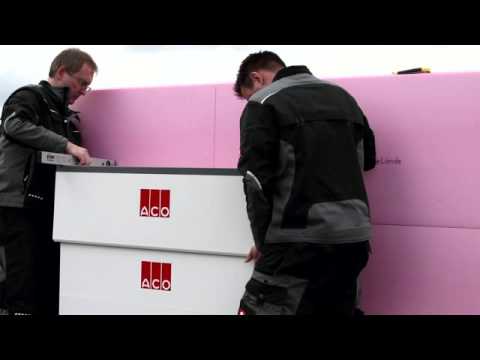

Montáž nástavby světlíku

Šimon Hebký

Technický konzultant a podpora prodeje

Mobil: +420 603 144 665
shebky@aco.cz

Sklepní světlíky a sklopná okna

pdf

Instalační manuál pro světlíky hloubky 400 a 600 - pochozí	pdf
Instalační manuál pro světlíky hloubky 400 a 600 - pojízdné	pdf
Instalační manuál pro světlíky hloubky 400 a 600 - vodotěsná instalace Profix	pdf
Instalační manuál pro světlíky hloubky 700 - pochozí	pdf
Instalační manuál pro nástavby světlíků hloubky 400, 600 a 700	pdf
Instalační manuál pro větrací šachty - pochozí	pdf

Sklepní světlíky hloubky 400 mm - DWG	ZIP
Sklepní světlíky hloubky 400 mm - PDF	ZIP
Sklepní světlíky hloubky 600 mm - DWG	ZIP
Sklepní světlíky hloubky 600 mm - PDF	ZIP
Sklepní světlíky hloubky 700 mm - DWG	ZIP
Sklepní světlíky hloubky 700 mm - PDF	ZIP
Nástavby ke sklepním světlíkům - DWG/DXF	ZIP
Nástavby ke sklepním světlíkům - PDF	ZIP
Odtoková přípojka pro sklepní světlíky	pdf	dwg
