Univerzální čerpací zařízení Muli-Star D je vybaveno dvěma čerpadly pro černou vodu. Čerpadla se vzájemně střídají v provozu, jedno z nich vždy slouží jako 100% záloha. Zařízení je navržené pro instalaci na podlaze. Jeho uplatnění je poměrně široké, a to od bytových domů po administrativní budovy a hotely. Zařízení je rovněž vhodné k instalaci za odlučovačem tuku.

Čerpací zařízení ACO Muli-Star D


Výhody produktu

  • Nízká hmotnost
  • Flexibilní připojení přítoků v různých výškách
  • CFD-optimalizované oběžné kolo
  • Vysoká chemická odolnost všech komponent
  • Vhodné pro použití za odlučovačem tuků
  • Rychlá montáž
  • Kompletně připravený celek
  • Vysoký užitný objem – až do 185 l
  • Upraveno pro rozměr dveří: 780 mm

Dostupné verze

Toto čerpací zařízení dodáváme ve dvou výkonových a dvou velikostních verzích, a sice:

  • Muli-Star DDP x.1 o výkonu 1,5 kW
  • Muli-Star DDP x.2 o výkonu 3,0 kW
  • Muli-Star DDP 1.x o celkovém objemu sběrné nádoby 150 l
  • Muli-Star DDP 2.x o celkovém objemu sběrné nádoby 300 l

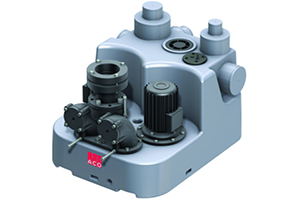

ACO Muli-Star DDP 1.x

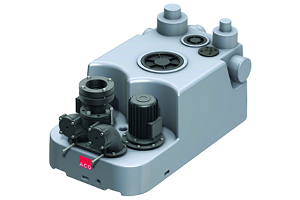

ACO Muli-Star DDP 2.x

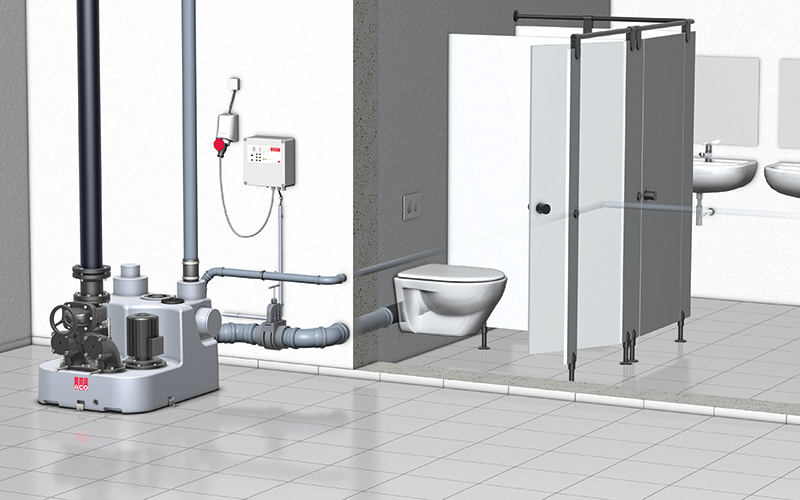

Příklad instalace

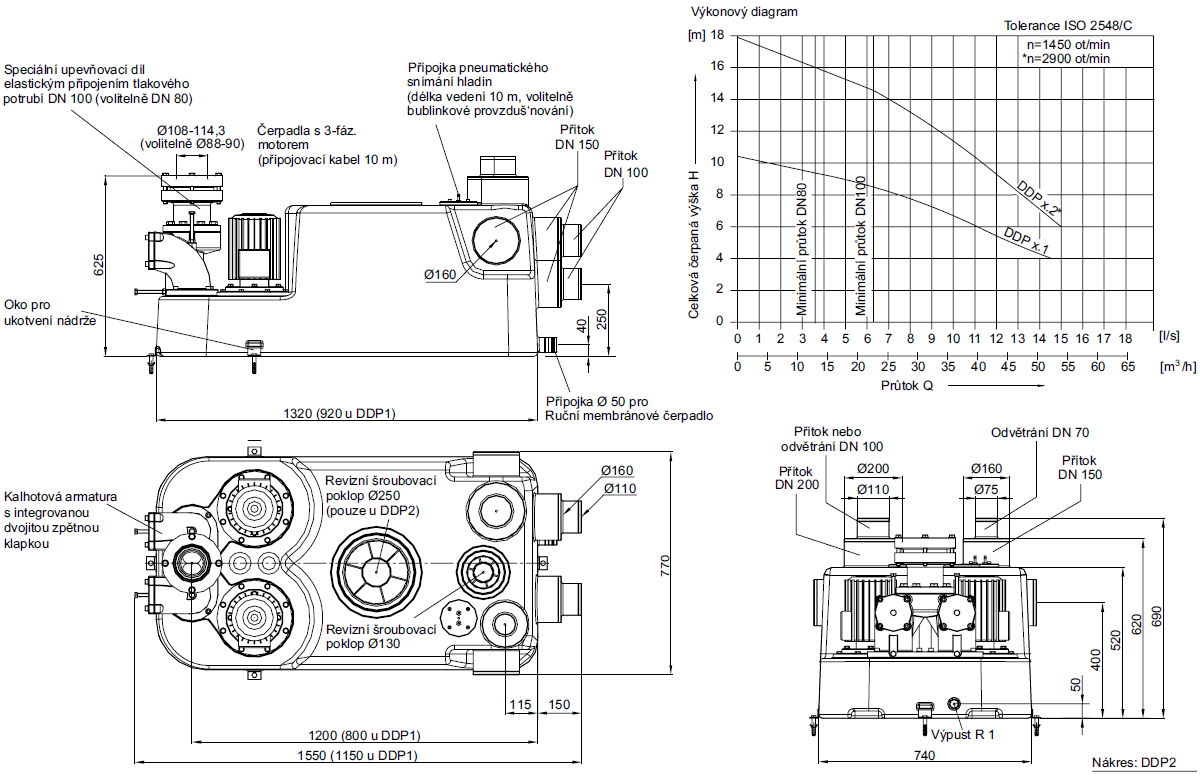

Specifikace zařízení

  • Oblasti použití
    • Za odlučovače tuku až do NS 15 (za použití bublinkového provzdušňování)
    • Bytové domy
    • Administrativní budovy, hotely
    • Nemocnice
  • Nádrž vyrobena z polyethylenu
    • Výpustní přípojka R 1 "
    • Kontrolní otvor pro snadnou údržbu, průměr: 130 mm (DDP1), 130 mm a 250 mm (DDP2)
    • S upevňovací sadou pro ukotvení vůči pohybu a vztlaku
    • Připojka pro ruční membránové čerpadlo DN 50
    • Dva vodorovné vstupy DN 100
    • Čtyři vodorovné vstupy DN 150
    • Dva svislé vstupy DN 100 / DN 150 / DN 200
    • Odvětrávací připojka DN 70 (volitelně DN 100)
  • Připojka výtlaku
    • Speciální zpětný ventil s koulí v pouzdru
    • Kalhotová armatura s odvzdušňovacím a zajišťovacím šroubem
    • S integrovaným připojovacím adaptérem DN 100 pro elastické připojení přívodního potrubí o vnějším průměru trubky 108 - 114,3 mm (volitelně 88 - 90 mm)
    • Připojovací příruba pro uzavírací šoupě DN 80 / PN 16
  • Dvě čerpadla
    • 3-fázový motor: 400 V, 50 Hz
    • Stupeň krytí IP 68
    • Integrované trvalé monitorování motoru
    • Otevřené oběžné kolo
    • Připojovací kabel 10 m
  • Snímání hladin
    • Pneumatické snímání hladin s 10 m snímacího vedení
    • Volitelně s bublinkovým provzdušňováním - minikompresorem (příslušenství)
  • Řídící jednotka
    • Stupeň krytí IP 54
    • Kabel 1,5 m a zástrčka CEE
    • Alarm izolované skupiny a provozní signál
  • Testováno podle EN 12050-1
TypVýkon motoruKlíčová data

Velikost

zrna

Užitný objem

Celkový

objem

Hmotnost

Objednací

číslo

P1P2ProudNapětíOtáčky

Výška

přítoku

Z 1

Výška

přítoku

Z 2

Přítok shora
[kW][kW][A][V][r/min][mm][l][l][l][l][kg]
Muli-Star DDP 1.11.831.55400140065651101101501041202.00.01
Muli-Star DDP 1.23.45310400280065651101101501231202.00.02
Muli-Star DDP 2.11.831.55400140065951851853001081202.00.04
Muli-Star DDP 2.23.45310400280065951851853001281202.00.05

Ceny dostupné na vyžádání.

Katalog ACO čerpacích zařízení pro instalaci v budováchpdf

Instalace a obsluha čerpacího zařízení ACO Muli-Star Dpdf

CAD výkresy čerpacích zařízení Muli-Star DLink e-Service
BIM modely pro Autodesk RevitLink

Prohlášení o vlastnostech pro Muli-Star D sériepdf
