Kompaktní čerpací zařízení Muli-Star M je vybaveno jedním čerpadlem pro černou vodu. Je navržené pro instalaci na podlaze, např. v suterénu. Je vhodné pro použití zejména v rodinných domech a suterénních bytech.

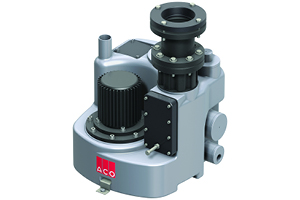

Čerpací zařízení ACO Muli-Star M


Výhody produktu

  • Nízká hmotnost: pouze 31 kg
  • Nízká provozní hlučnost díky nízko-otáčkovému motoru
  • Průchodnost zrna o velikosti 57 mm
  • Kompaktní rozměry - lze pronést otvorem o velikosti 600x600 mm
  • Otevřené oběžné kolo minimalizuje riziko ucpání
  • Kompletně smotnovaný a připravený celek
  • Rychlá instalace

Dostupné verze

Toto čerpací zařízení dodáváme ve dvou verzích, a sice:

  • Muli-Star MDP 1 pro třífázové napětí 400V
  • Muli-Star MWP 1 pro jednovázové napětí 230V

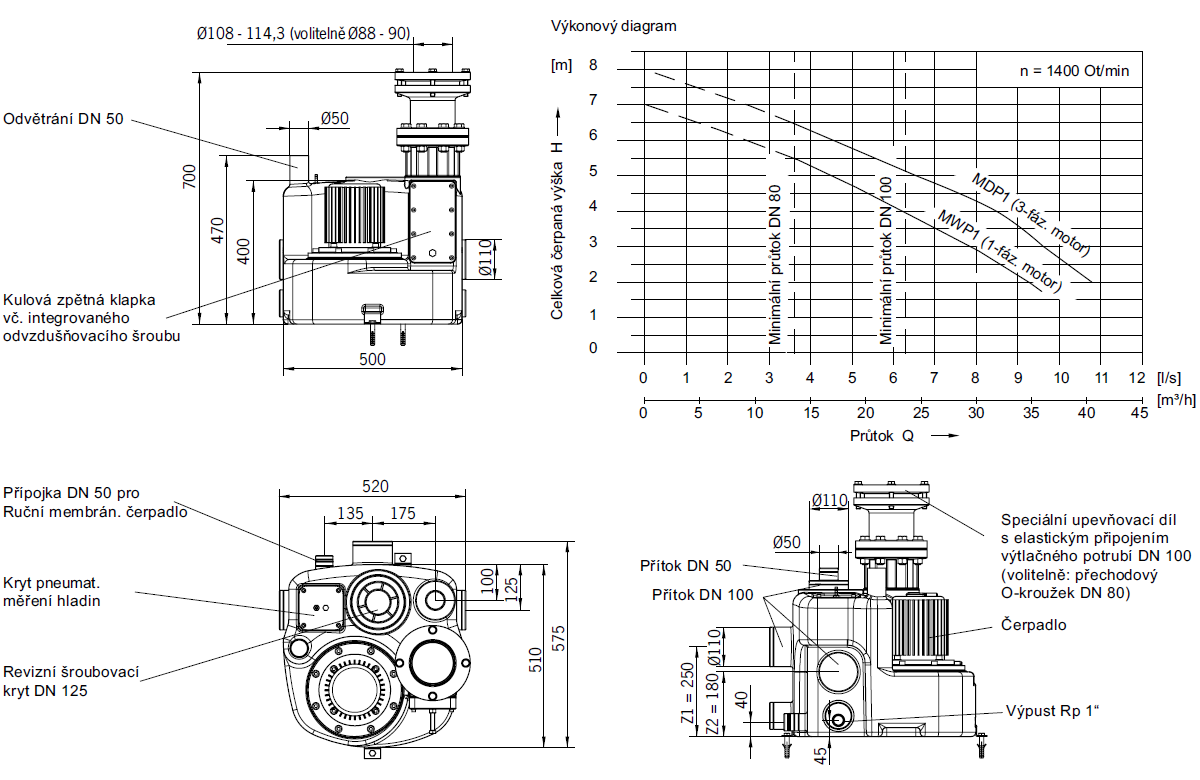

Specifikace zařízení

  • Oblast použití
    • Rodinné domy
    • Suterénnní byty
  • Nádrž vyrobena z polyethylenu
    • Výpustní přípojka Rp 1 "
    • Kontrolní otvor pro snadnou údržbu, průměr 133 mm
    • S upevňovací sadou pro ukotvení vůči pohybu a vztlaku
    • Připojka pro ruční membránové čerpadlo DN 50
    • Tři vodorovné vstupy DN 100
    • Jeden svislý vstup DN 50 / DN 100
    • Odvětrávací připojka DN 50
  • Přípojka výtlaku
    • Speciální zpětný ventil s koulí, integrovaný do pouzdra se šroubovou vypouštěcí zátkou
    • S integrovaným připojovacím adaptérem DN 100 pro elastické připojení přívodního potrubí o vnějším průměru trubky 108 - 114,3 mm (volitelně 88 - 90 mm)
    • S připojovací přírubou pro uzavírací šoupě DN 80 / PN 10
  • Čerpadlo
    • Třífázový motor (MDP1): 400 V, 50 Hz
    • Jednofázový motor (MWP1): 230 V, 50 Hz
    • Stupeň krytí IP 68
    • S otevřeným oběžným kolem
  • Pneumatické snímání hladin včetně 5 m snímacího kabelu, nastavitelné dle výšky nátoku
  • Řídící a výstražná jednotka
    • Stupeň krytí IP 54
    • S 1,5 m kabelem a zástrčkou CEE (pro MDP1) a vidlicí s uzemňovacím kontaktem (MWP1)
    • S izolovaným skupinovým alarmem a provozním signálem
  • Testováno podle EN 12050-1

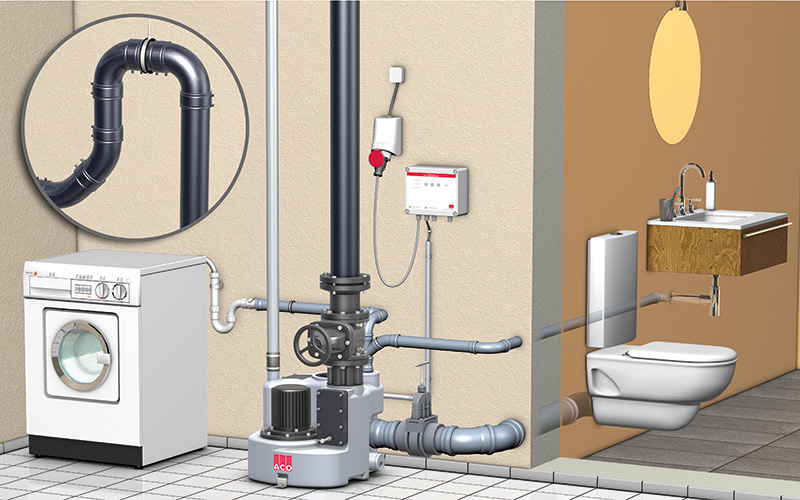

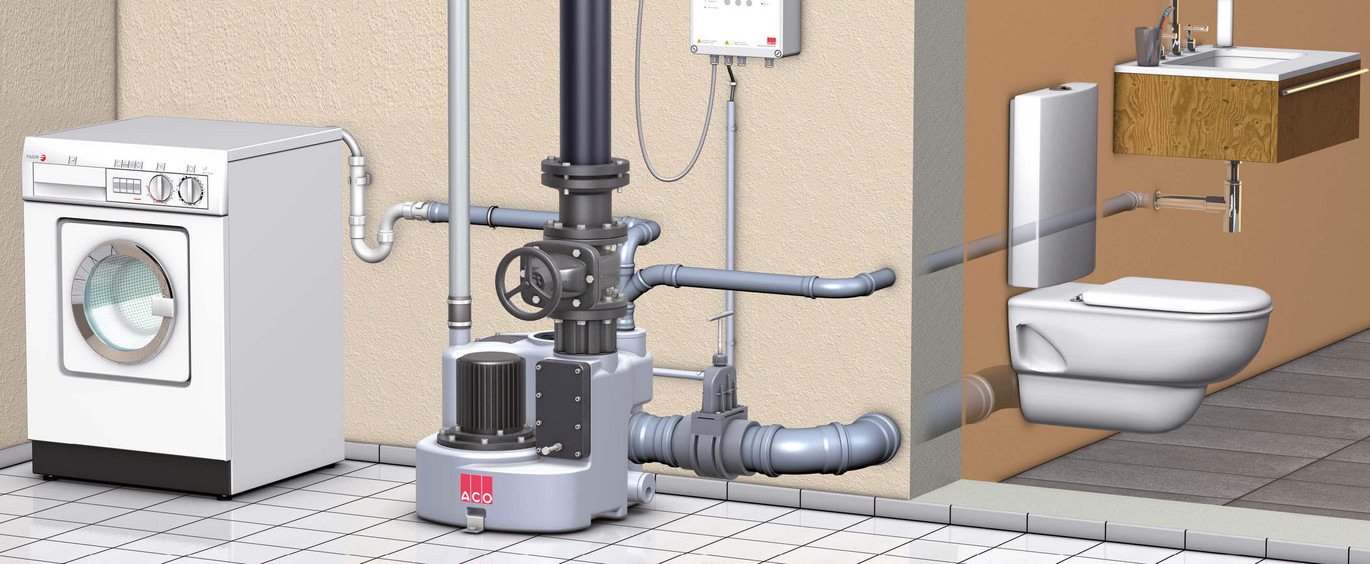

Příklad instalace

TypVýkon motoruKlíčová data

Velikost

zrna

Užitný objem

Celkový

objem

Hmotnost

Objednací

číslo

P1P2ProudNapětíOtáčky

Výška

přítoku

Z 1

Výška

přítoku

Z 2

Přítok shora
[kW][kW][A][V][r/min][mm][l][l][l][l][kg]
Muli-Star MDP110.751.9340013805720253060311200.50.00
Muli-Star MWP11.10.755.0523014105720253060311200.50.01
Ceny dostupné na vyžádání.
