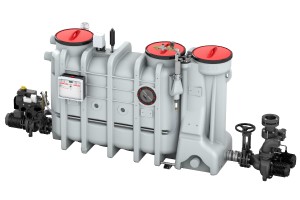

Odlučovače tuků ACO LipuSmart přinášejí nové inovativní řešení 4 v 1, které integruje funkci odlučovače tuku, nádoby pro odběr vzorků a čerpacího zařízení na předčištěnou vodu do jednoho zařízení s centrální řídící jednotkou.

Díky této kombinaci se výrazně redukuje čas potřebný k pečlivému plánování a umístění zařízení. Centrální řídící jednotka sdružuje samostatné ovládání odlučovače tuku a čerpacího zařízení. Hladký provoz je zajištěn pomocí vlastní přehledné grafiky, rozmístění ovládacích prvků, logovací funkce a signalizačního zařízení s GSM modulem s připojením do centrálního MaR systému budovy.

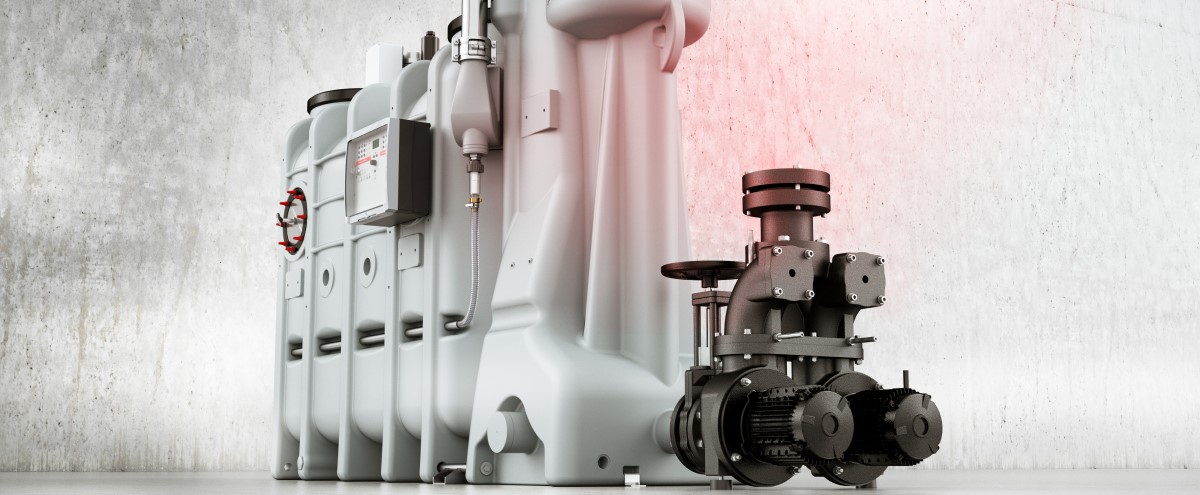

Odlučovače tuku včetně čerpacího zařízení ACO LipuSmart-P


Výhody produktu

  • Nové inovativní řešení 4 v 1
  • Několik stupňů komfortní výbavy
  • Snadná instalace
  • Optimalizované rozměry dle šířek dveří
  • Minimalizace nákladů na vyprázdnění díky optimalizovaným nominálním velikostem
  • Materiál: Polyetylen (PE-HD)

Přednosti řešení

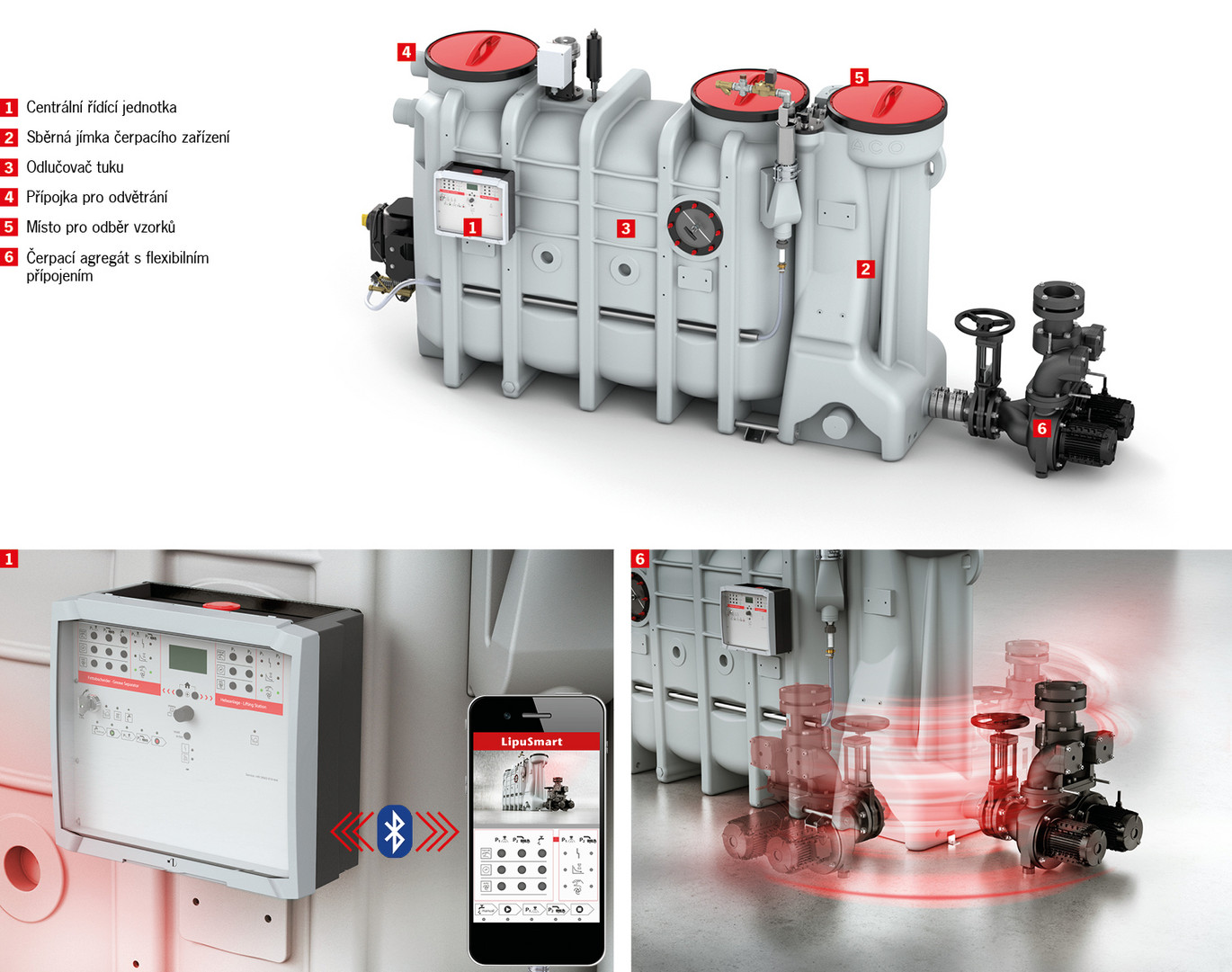

  • Žádné propojovací potrubí mezi odlučovačem tuku, nádobou pro odběr vzorků a čerpacím zařízením; je vyžadována pouze jedna ventilační přípojka. To šetří čas montáže a nároky na prostor.
  • Flexibilního připojení čerpacího agregátu přináší možnost instalace i ve stísněných prostorách, úpravu lze provést v místě přímo během instalace.

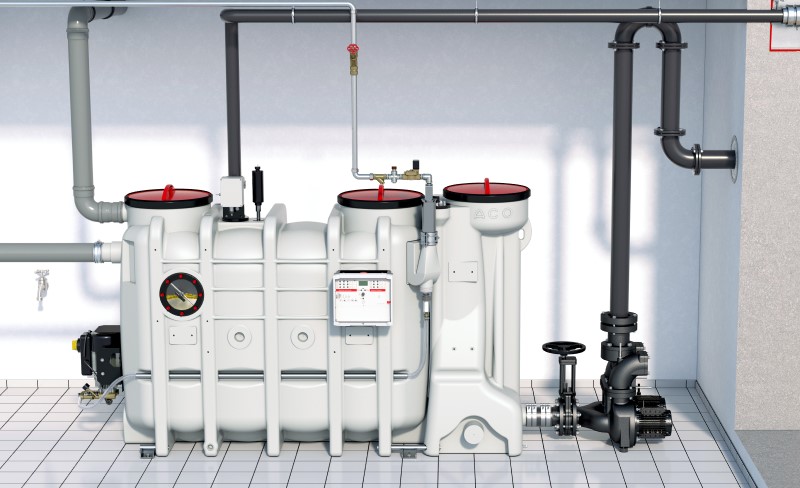

  • Snadná instalace „plug and play“
    Díky kompletně připravenému a smontovanému celku stačí zařízení ustavit na podlahu, připojit potrubí a zapojit do připravené elektrivké zástrčky. Žádné dodatečné montážní a elektrikářské práce nejsou třeba.
  • Digitalizace
    Rozhraní Bluetooth je součástí řídící jednotky, modul s rozhraním GSM je dostupný volitelně. Nastavení systému a parametrů lze provést pomocí aplikace. Všechna nastavení je možné uložit na SD kartu.

Další generace odlučovače tuku

Je "Smart"

  • protože je integrována ochrana proti zpětnému vzdutí
  • protože je potřeba pouze jedna ventilační přípojka
  • protože všechny komponenty zařízení mohou být snadno integrovány do systému MaR budovy díky centrální řídící jednotce

Dostupné stupně výbavy odlučovačů tuku pro komfortní provoz

Odlučovače tuku musí být v daných intervalech vyprazdňovány a čištěny. Systém několika stupňů komfortní výbavy umožňuje snížení zápachu spojeným právě s vyprazdňováním a čištěním nádrže odlučovače. Čím je vyšší stupeň výbavy, tím je pohodlnější proces vývozu. V následující tabulce a videu níže naleznete specifikaci jednotlivých stupňů výbavy.

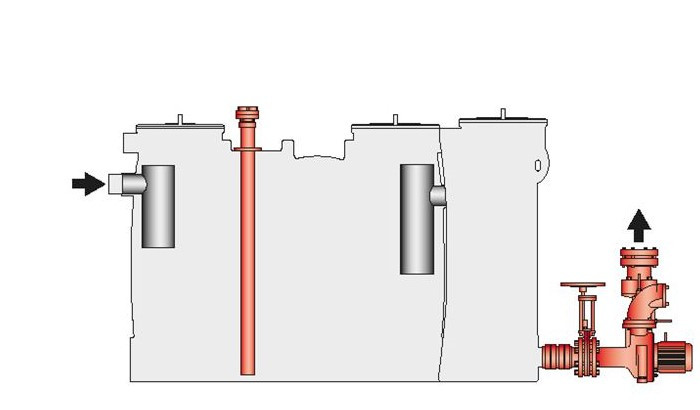

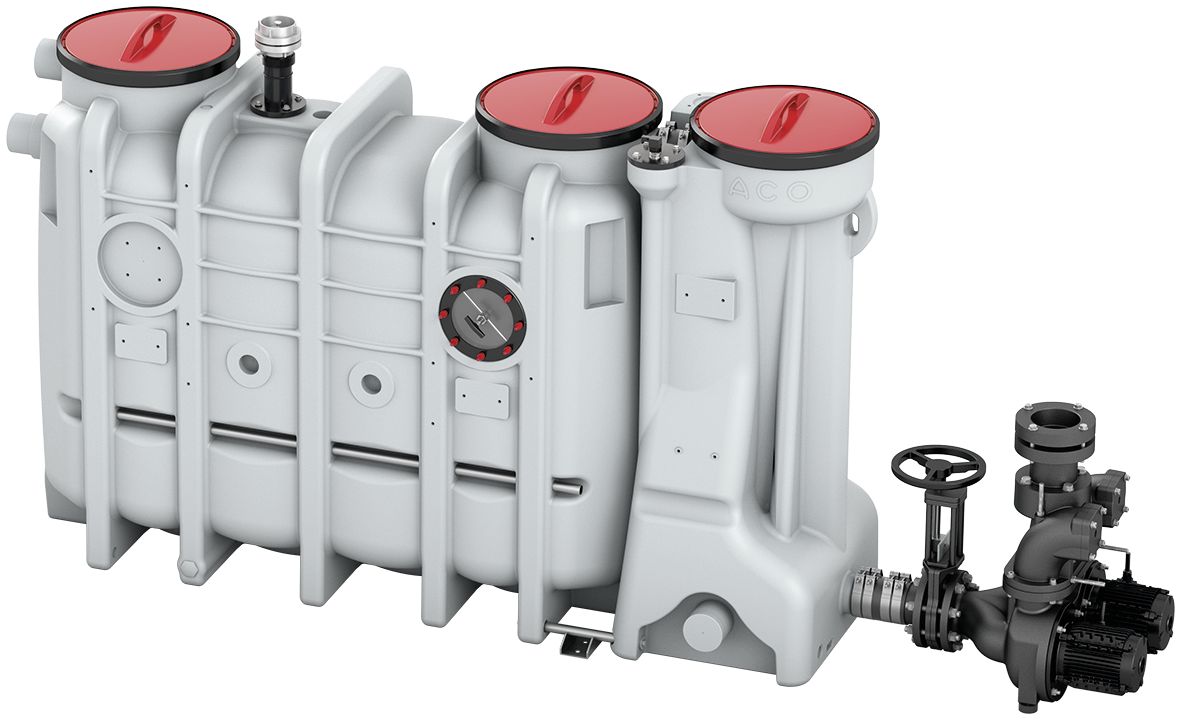

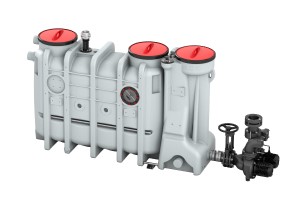

Stupeň výbavy 1

  • Přípojka pro přímé odsávání




Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak otevřeným poklopem. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku.

Odlučovače tuku s přímým odsáváním jsou ideálním řešení pro instalace v budovách, kde zápach při čištění odlučovače nepředstavuje větší problém a je zde kladen důraz na pořizovací náklady.

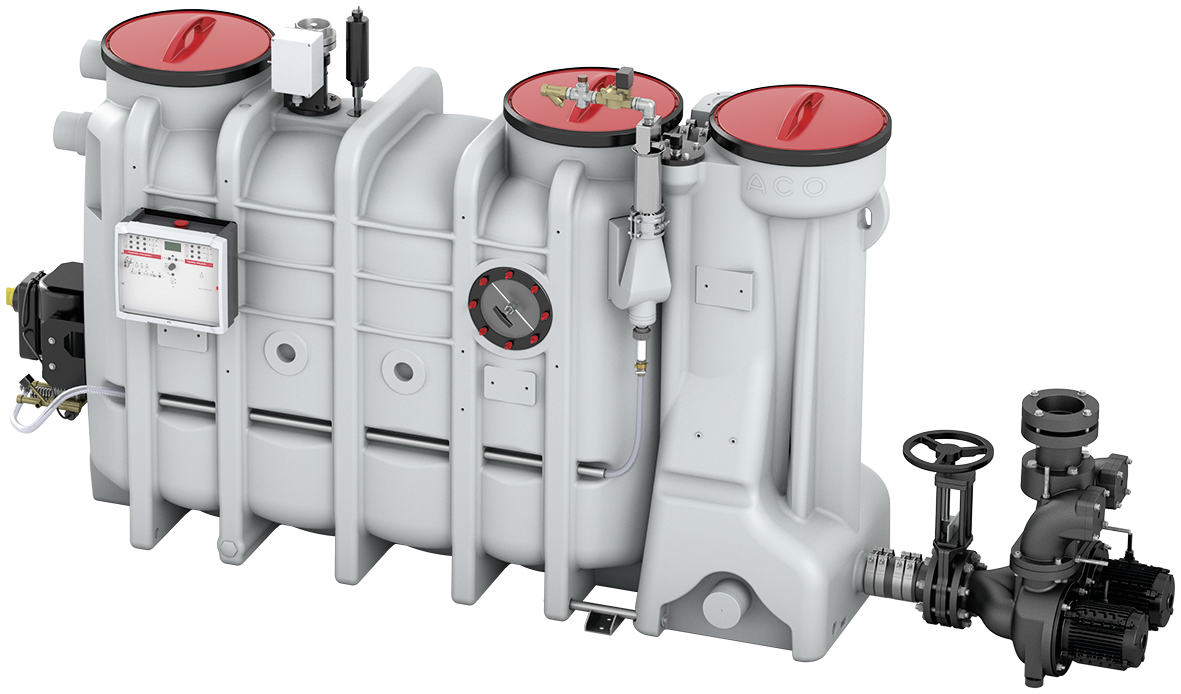

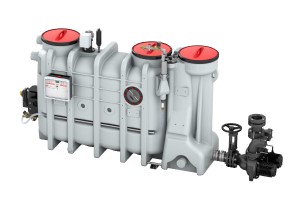

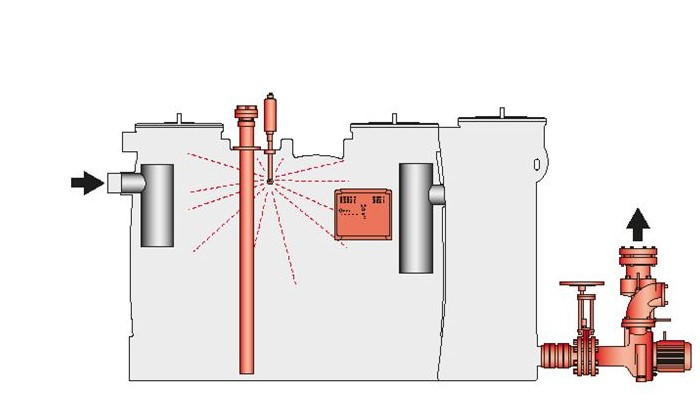

Stupeň výbavy 3

  • Přípojka pro přímé odsávání
  • Čistící vysokotlaké zařízení (automatické spouštění)
  • Plnící jednotka s elektromagnetickým ventilem
  • Řídící jednotka

Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak instalovanou technologií. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku. Integrovaná vysokotlaká čistící jednotka je řízena automaticky a tato jednotka musí být připojena k přívodu studené vody.

Vzhledem k instalované technologii je zajištěna plně automatizovaná likvidace za použití řídící jednotky (lze doplnit o dálkové ovládání) přes přímé odsávání a vysokotlaké čištění, proto není nutné pro tyto účely otevírat poklop. Po likvidaci a čištění bude odlučovač doplněn automaticky přes plnící zařízení čistou vodou.

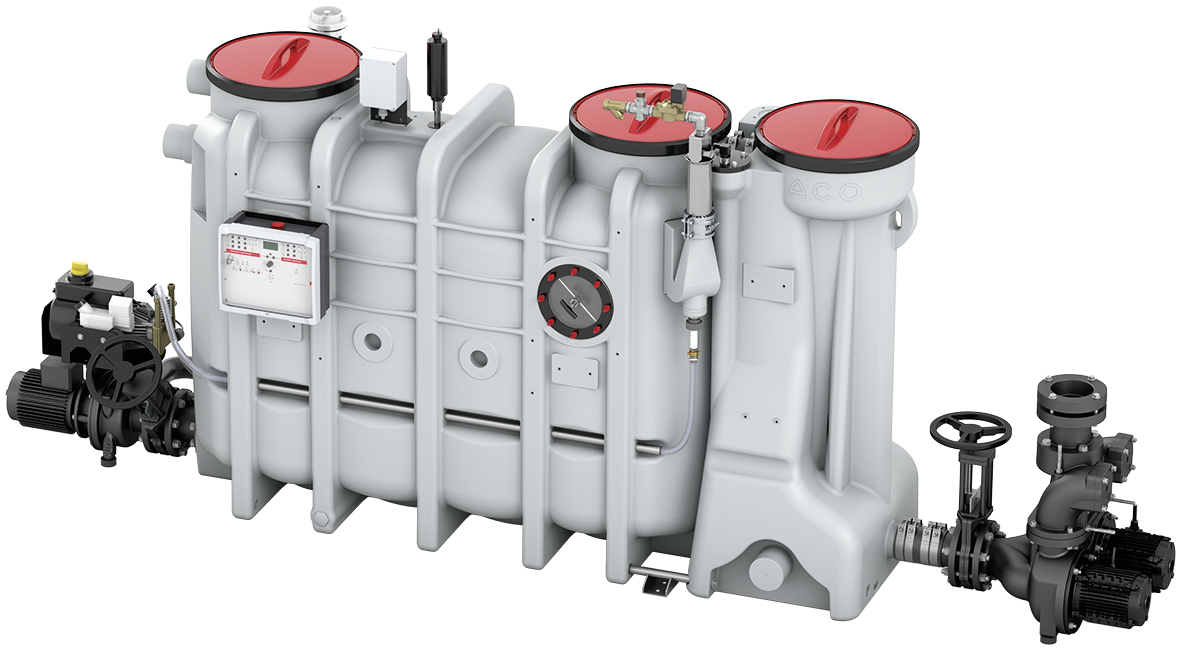

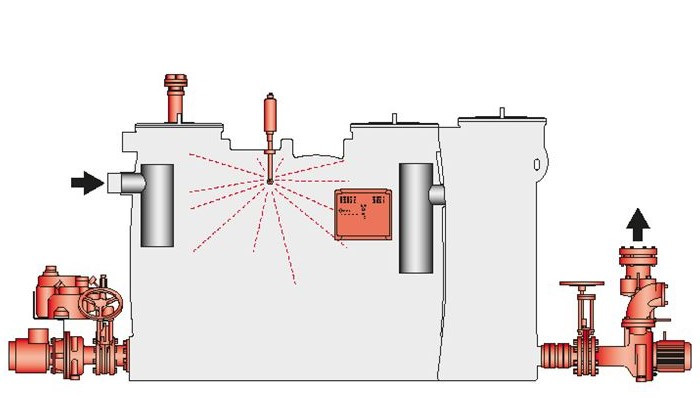

Stupeň výbavy 3 s výtlačným čerpadlem pro likvidaci
  • Přípojka pro přímé odsávání
  • Čistící vysokotlaké zařízení (automatické spouštění)
  • Plnící jednotka s elektromagnetickým ventilem
  • Řídící jednotka
  • Čerpadlo pro odsávání obsahu

Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak instalovanou technologií. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku. Integrovaná vysokotlaká čistící jednotka je řízena automaticky a tato jednotka musí být připojena k přívodu studené vody.

Vzhledem k instalované technologii je zajištěna plně automatizovaná likvidace za použití řídící jednotky (lze doplnit o dálkové ovládání) přes čerpadlo pro odsávání a vysokotlaké čištění, proto není nutné pro tyto účely otevírat poklop. Po likvidaci a čištění bude odlučovač doplněn automaticky přes plnící zařízení čistou vodou.

Pomocné čerpadlo pro čerpání obsahu odlučovače do místa připojení sacího vozu je vhodné v případě, kdy celková geodetická výška čerpání přesahuje 5,5 m a v případech kdy je dlouhé tlakové vedení.

Proces vývozu v závislosti na zvoleném stupni komfortní výbavy

Čím je vyšší stupeň výbavy, tím je nižší riziko infekce, znečištění, zápachu a doba potřebná k vyprázdnění a čištění odlučovače tuku.

Rotačně odlévané nádrže
Nominální velikost NS 2 - 10

Tento stupeň nabízí

  • Přípojku pro přímé odsávání
  • Vyprazdňování přes místně instalované odsávací potrubí
  • Čištění a napouštění čistou vodou přes revizní otvory
  • Pronikající zápach v průběhu čištění

Informace o výrobku

  • Odlučovač tuku dle ČSN EN 1825
  • Čerpací zařízení dle ČSN EN 12050
  • K instalaci v budovách do prostor chráněných před mrazem
  • S integrovanou kalovou jímkou
  • Odsávací přípojka včetně hasičské hadicové spojky Storz-B s víčkem, R 2½"
  • Pachotěsné zakrytí revizních otvorů
  • Bez průhledítka a plnící jednotky (volitelně lze doplnit)
  • Elektrická přípojka: 400 V/50 Hz/32 A
  • Příkon pro nominální velikost NS 2 - 4: 1,5 kW
  • Příkon pro nominální velikost NS 5,5 - 10: 4,0 kW



Tento stupeň nabízí

  • Přípojku pro přímé odsávání
  • Vysokotlaké čištění spouštěné automaticky
  • Vyprazdňování přes místně instalované odsávací potrubí
  • Plně automatický, programem řízený a bezzápachový proces vyprazdňování, čištění a napouštění
  • Volitelně dálkové ovládání

Informace o výrobku

  • Odlučovač tuku dle ČSN EN 1825
  • Čerpací zařízení dle ČSN EN 12050
  • K instalaci v budovách do prostor chráněných před mrazem
  • S integrovanou kalovou jímkou
  • Obslužná strana: pravá nebo levá
  • Odsávací přípojka včetně hasičské hadicové spojky Storz-B s víčkem, R 2½"
  • Průhledítko včetně stěrače
  • Automaticky spouštěné vysokotlaké čerpadlo pro vnitřní čištění
  • 360° otočná vysokotlaká hlava ve dvou osách, z nerezové oceli, ovládaná vlastním motorem
  • Nominální tlak: 175 bar
  • Průtok: 13 l/min
  • Řezání, míchání, oplach v jednom kroku
  • Řídící jednotka s hlášením skupinové chyby
  • Pachotěsné zakrytí revizních otvorů
  • Plnící jednotka s elektromagnetickým ventilem (připojení R ¾") pro automatické řízení
  • Elektrická přípojka: 400 V/50 Hz/32 A
  • Příkon pro nominální velikost NS 2 - 4: 5,2 kW
  • Příkon pro nominální velikost NS 5,5 - 10: 7,7 kW



Tento stupeň nabízí

  • Přípojku pro přímé odsávání
  • Vysokotlaké čištění spouštěné automaticky
  • Odsávací čerpadlo pro bezpečné vyprázdnění u dlouhých tlakových vedeních (při celkové výšce čerpání nad 6 m je použití čerpadla nezbytné)
  • Vyprazdňování přes místně instalované odsávací potrubí
  • Plně automatický, programem řízený a bezzápachový proces vyprazdňování, čištění a napouštění
  • Volitelně dálkové ovládání

Informace o výrobku

  • Odlučovač tuku dle ČSN EN 1825
  • Čerpací zařízení dle ČSN EN 12050
  • K instalaci v budovách do prostor chráněných před mrazem
  • S integrovanou kalovou jímkou
  • Obslužná strana: pravá nebo levá
  • Odsávací přípojka včetně hasičské hadicové spojky Storz-B s víčkem, R 2½"
  • Průhledítko včetně stěrače
  • Automaticky spouštěné vysokotlaké čerpadlo pro vnitřní čištění
  • 360° otočná vysokotlaká hlava ve dvou osách, z nerezové oceli, ovládaná vlastním motorem
  • Nominální tlak: 175 bar
  • Průtok: 13 l/min
  • Řezání, míchání, oplach v jednom kroku
  • Řídící jednotka s hlášením skupinové chyby
  • Čerpadlo pro likvidaci s vířivým oběžným kolem
  • Výkon čerpadla: 3,0 kW/2850 ot/min
  • Čerpané množství: 20 m³/h při střední výšce čerpání a tlaku 1 bar
  • Uzavírací šoupě před čerpadlem pro likvidaci
  • Pachotěsné zakrytí revizních otvorů
  • Plnící jednotka s elektromagnetickým ventilem (připojení R ¾") pro automatické řízení
  • Elektrická přípojka: 400 V/50 Hz/32 A
  • Příkon pro nominální velikost NS 2 - 4: 8,2 kW
  • Příkon pro nominální velikost NS 5,5 - 10: 10,7 kW



Ceny dostupné na vyžádání.

Katalog ACO odlučovačů tuku pro vnitřní instalacipdf

Instalace a provoz odlučovačů tuku ACO LipuSmart-Ppdf

CAD výkresy odlučovačů tuku ACO LipuSmartLink e-Service
BIM modely pro Autodesk RevitLink

Prohlášení o vlastnostech pro LipuSmart-Ppdf
