Projektanti TZB čelí výzvě najít systémy pro přečerpávání odpadních vod, které splňují vysoké požadavky v komerčních budovách, jako jsou restaurace, kancelářské budovy a nákupní centra, která mají mnoho suterénních podlaží. Aby bylo možné efektivně odvádět odpadní vodu, je často nutné překlenout velké geodetické výšky a velké vzdálenosti do kanalizace. To vyžaduje vysoce výkonný systém přečerpávání odpadních vod, který vytváří dostatečný tlak a zabraňuje zpětnému toku odpadní vody pomocí zpětné smyčky.

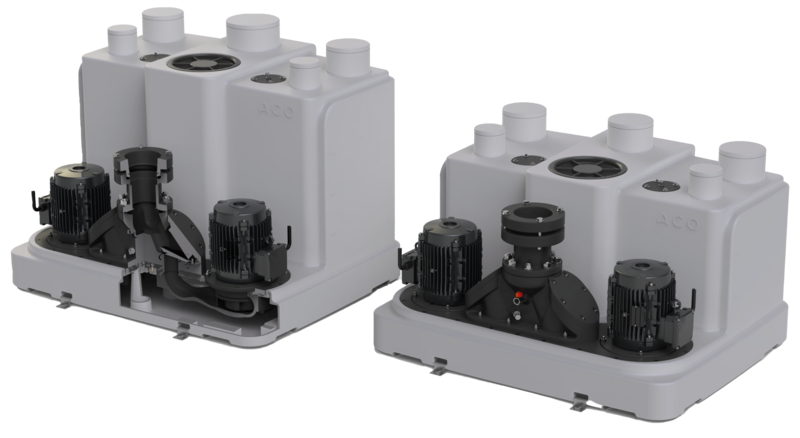

Nová přečerpávací stanice ACO Muli-Nova DDP se dvěma čerpadly splňuje tyto požadavky a je proto ideálním řešením pro náročné výzvy v plánování TZB.

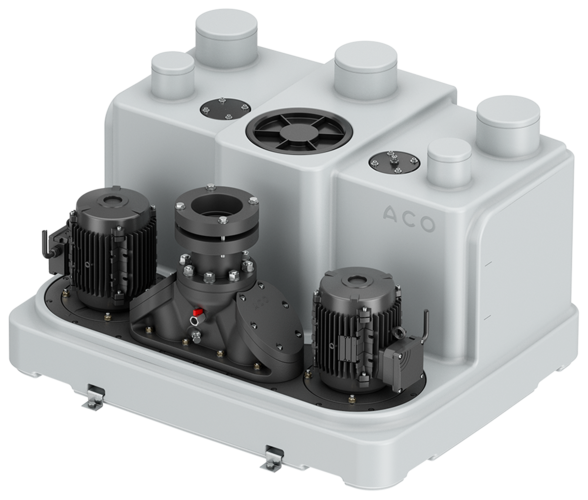

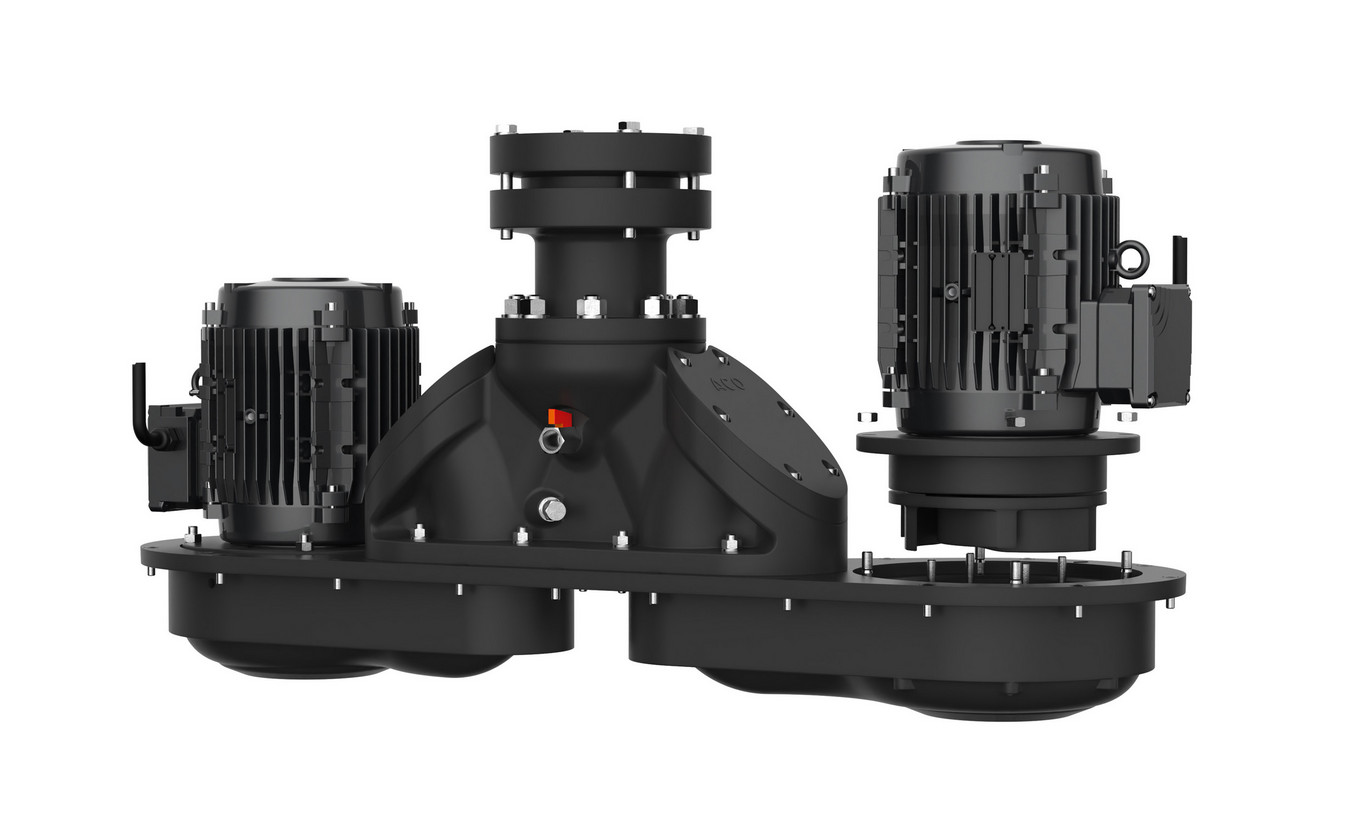

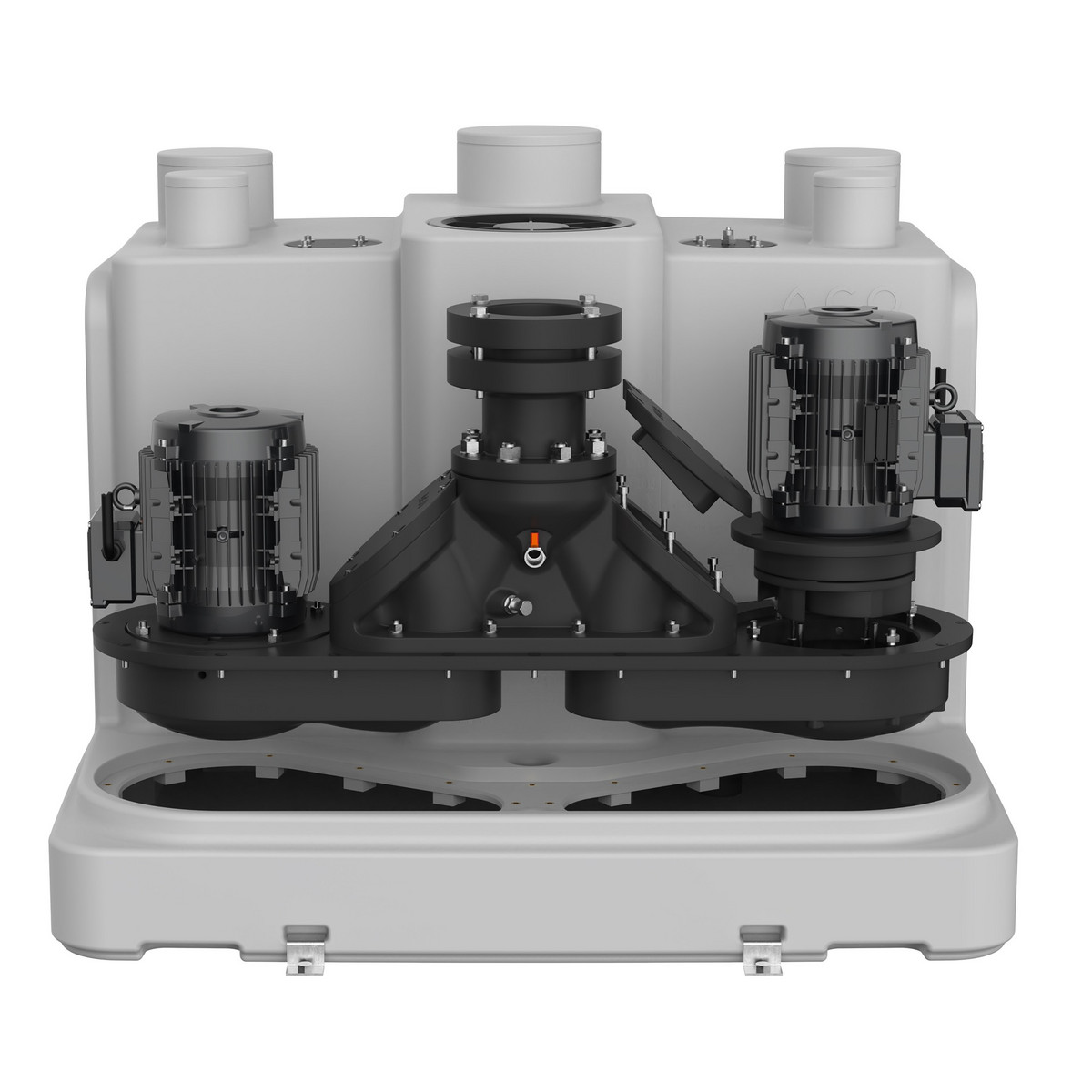

Čerpací zařízení ACO Muli-Nova DDP je vybaveno dvěma výkonnými čerpadly s otevřenými vířivými oběžnými koly, která dosahují dopravní výšky až 30 metrů a průtoku až 23,5 litrů za sekundu – a pracují téměř bez ucpání. Je ideální pro přečerpávání odpadních vod, které se hromadí pod hladinou zpětného vzdutí, nebo pro použití za odlučovačem tuku. Zařízení může čerpat jak odpadní vodu obsahující fekálie (černá voda), tak vodu bez nich (šedá voda).
Díky robustním materiálům jako nerezové oceli, polyetylenu a polyuretanu je zařízení také odolné proti korozi a agresivním médiím, jako je voda ze změkčovačů a odpadní voda obsahující chlór. Patentovaná kombinovaná zpětná klapka zajišťuje optimální průtok, bezpečné utěsnění tlakového potrubí a tichý provoz.

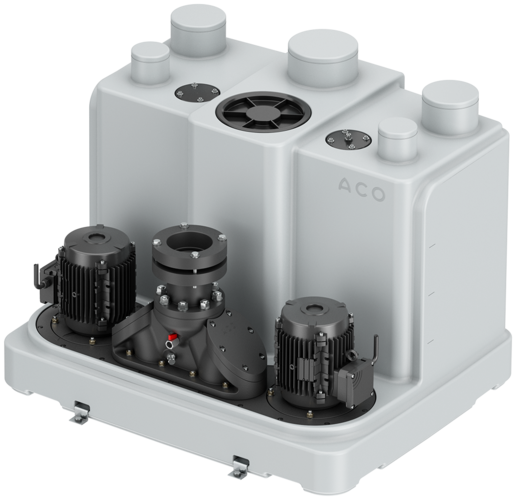

Čerpadla lze kombinovat se dvěma velikostmi nádrží o objemu 430 litrů nebo 550 litrů. V závislosti na požadavcích je dvojité čerpadlo k dispozici ve třech úrovních výkonu 1,5, 3,0 a 5,5 kW. Samostatná čerpací jednotka a robustní spirálová komora čerpadla zaručují dlouhou životnost a spolehlivost systému.
Topografické podmínky

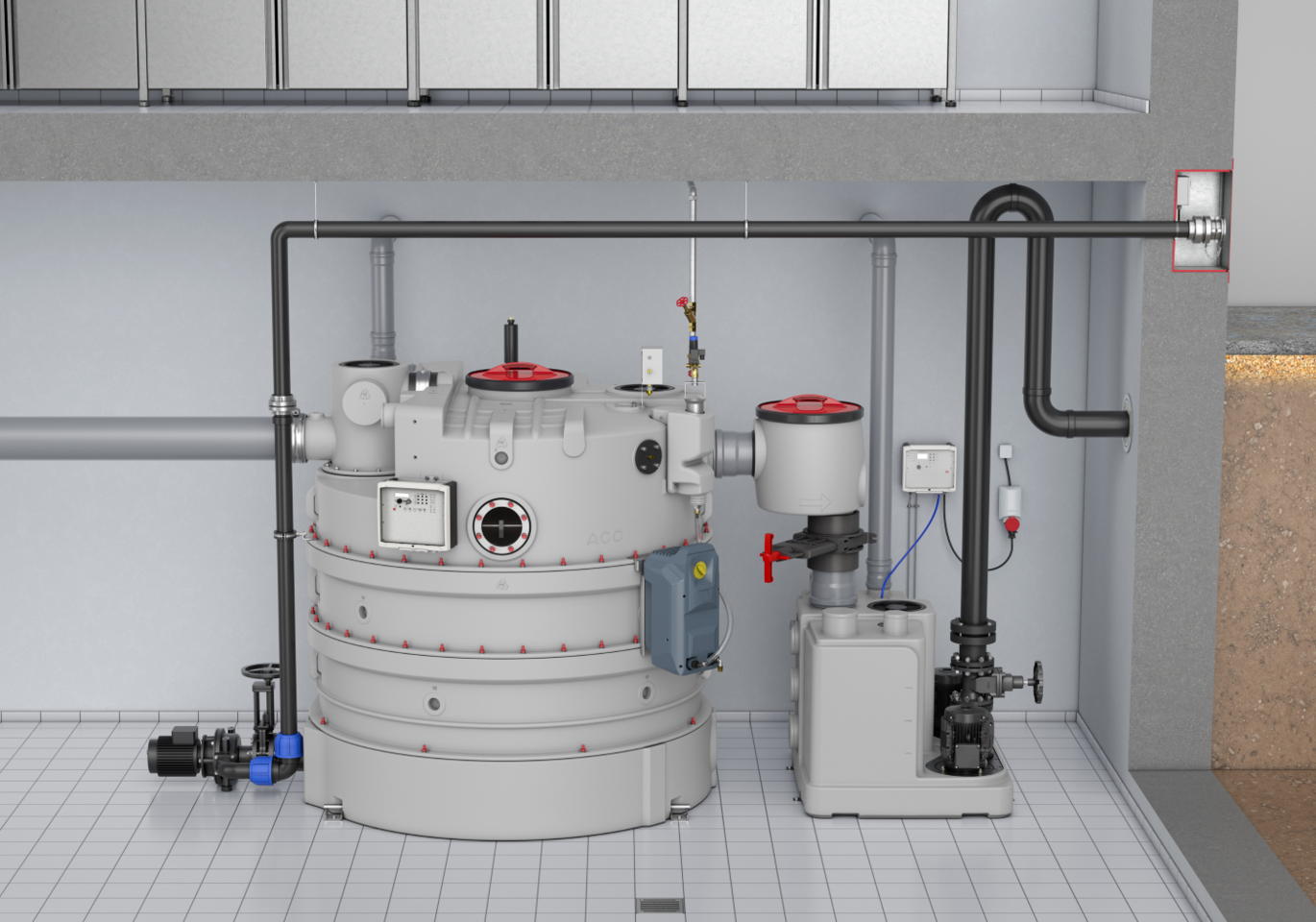

Pokud v místech odvodnění, např. v podzemních garážích nebo v podzemních patrech, nedochází k přirozenému spádu do kanalizace, Muli-Nova bez námahy čerpá odpadní vodu nad úroveň zpětného vzdutí do kanalizace.
Ochrana proti zpětnému vzdutí
V případě silného deště nebo záplav může dojít ke zpětnému vzdutí z veřejné kanalizace. Čerpací systém zajišťuje, že odpadní voda je nadále vypouštěna, a chrání tak před zaplavením a poškozením budovy.
Flexibilita při plánování
S Muli-Nova získáte systém, který lze flexibilně nastavit. Údržbu lze provádět zcela shora, takže instalace do šachty není překážkou.
Flexibilní připojení

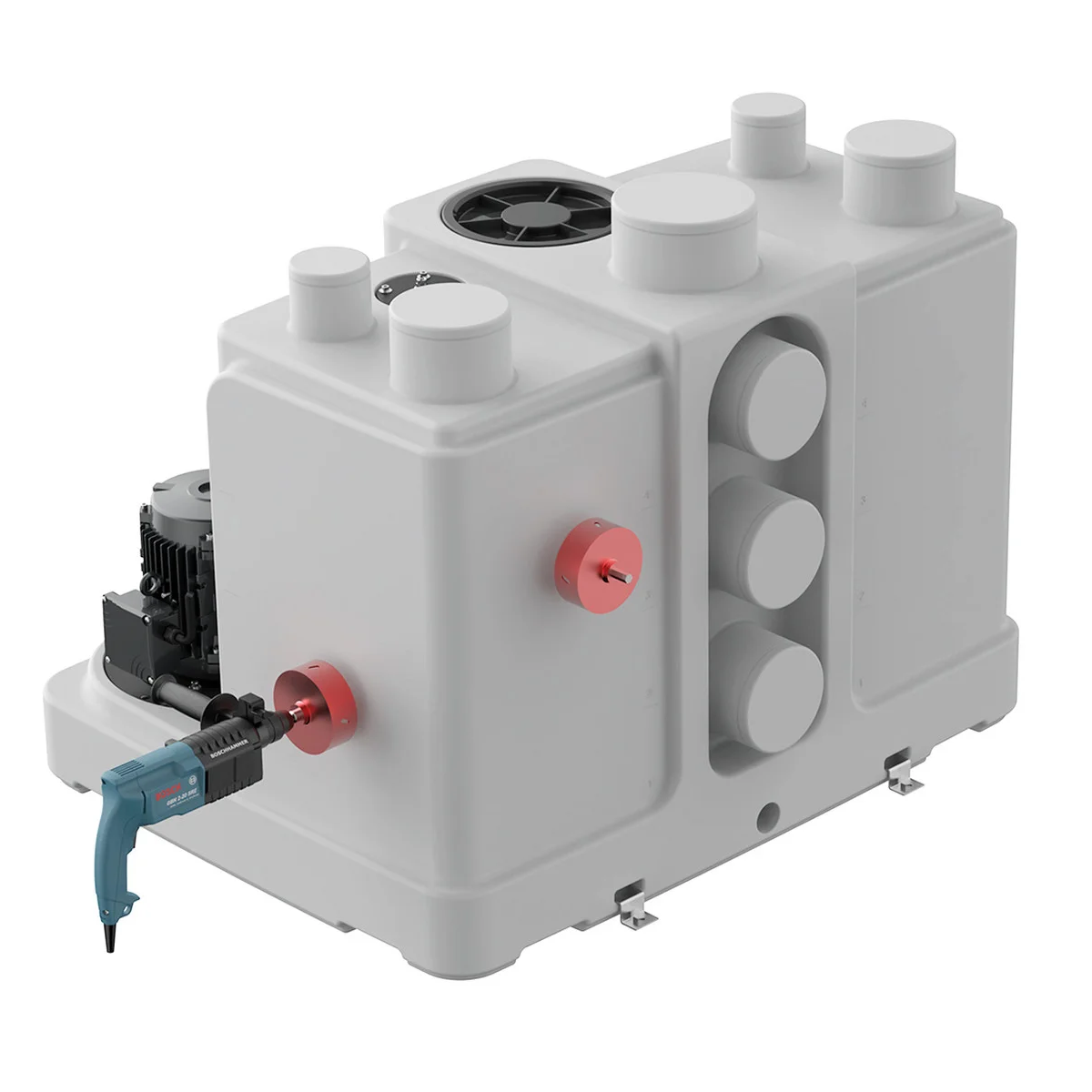

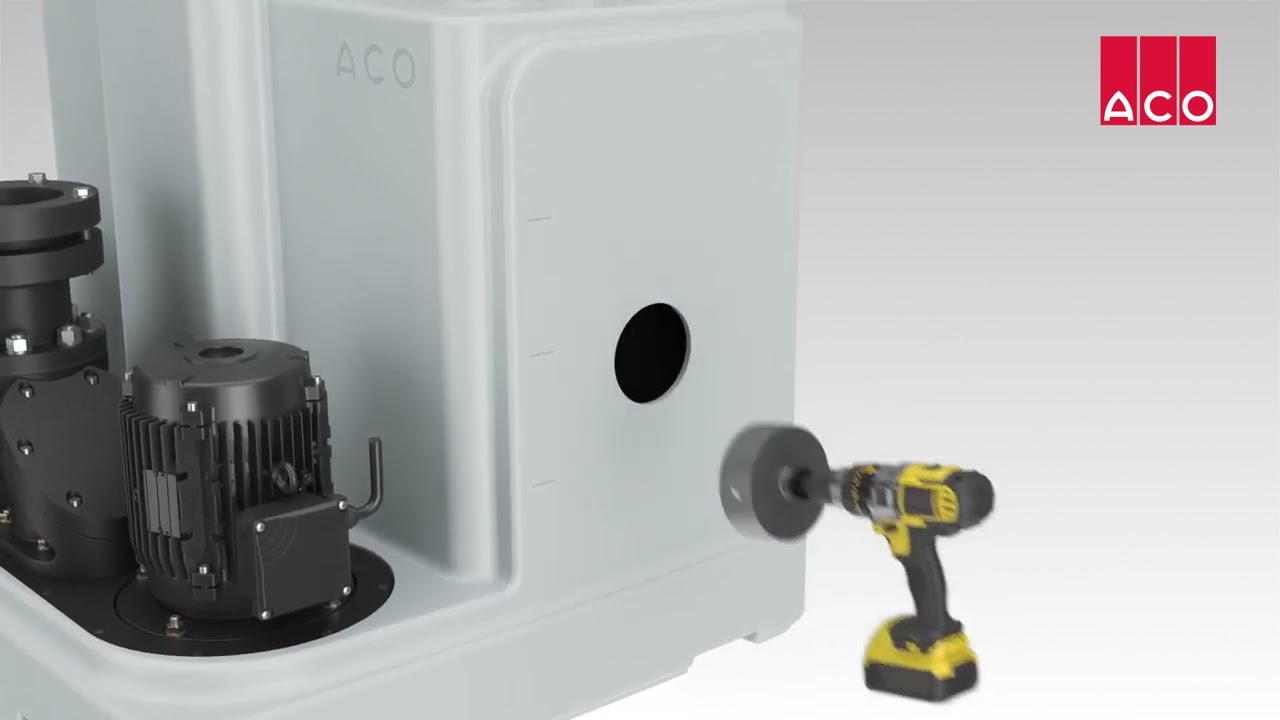

Díkyvyznačeným vrtacím plochám lze vtok umístit v požadované výšce. To se provádí pomocí těsnění a vykružovací pily (příslušenství).
Efektivita a ochrana životního prostředí
Moderní přečerpávací stanice ACO jsou energeticky úsporné a jsou vybaveny inteligentním ovládáním, které optimalizuje provoz a snižuje náklady na energii.
Zvláštností systému ACO Muli-Nova je inovativní technologie, která kombinuje výkonnou čerpací techniku a flexibilní možnosti připojení v kompaktním designu.
Systémem ACO Muli-Nova nezvedáme pouze odpadní vodu, ale také standardy – kompaktní, výkonný, progresivní a efektivní.
Vlastnosti přečerpávací stanice odpadních vod ACO Muli-Nova
| Vlastnost | Muli-Nova DDP 1.x | Muli-Nova DDP 2.x |
|---|---|---|
| Za odlučovače tuku | do jmenovité velikosti NS 22,5 | |
| Maximální dopravní výška | 30 m | |
| Maximální průtok | 23,5 l/s | |
| Výkon čerpadla | K dispozici jsou tři úrovně výkonu: 1,5 / 3,0 / 5,5 kW | |
| Celkový objem nádrže | 430 l | 550 l |

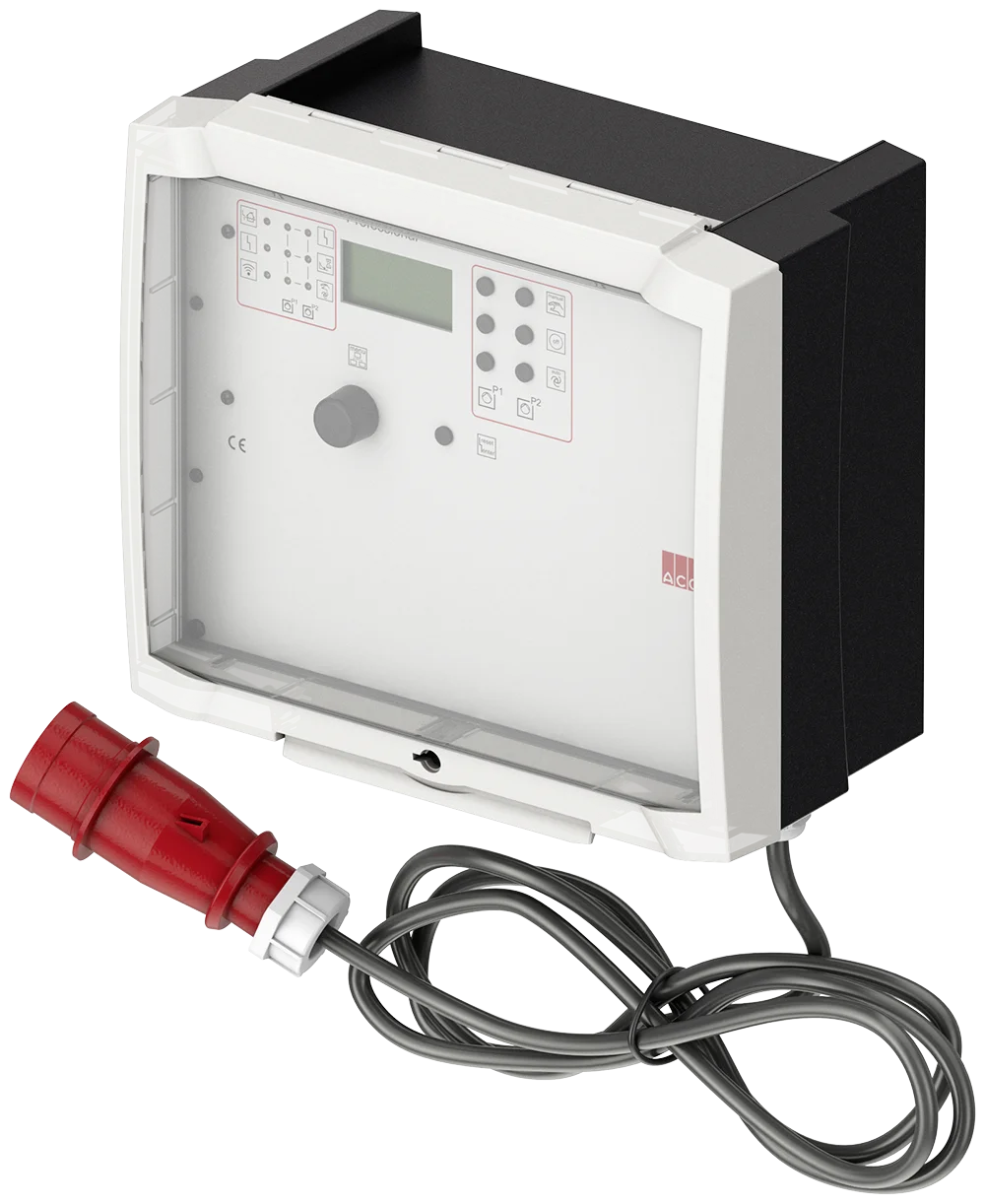

Inovativní řídicí systém ACO MultiControl Professional pro čerpací zařízení s funkcí ModBus se dokonale hodí pro integraci do systému řízení budov. Všechny naměřené a nastavované hodnoty jsou přenášeny přes ModBus, takže lze na dálku zjišťovat data a měnit hodnoty nastavení.
Stav naplnění se zaznamenává dynamickým měřením tlaku nebo volitelně tlakovým senzorem. Dynamické měření tlaku, které je doplněno bublinkovým provzdušňováním, zaručuje bezproblémové měření hladiny, zejména při použití za odlučovači tuku. Jednotka nabízí LCD textový displej a jednoduchou navigaci v menu. Kromě spotřeby energie a sledování hladiny je mimo jiné sledována také maximální doba provozu. Samozřejmostí jsou funkce, jako je alarm nezávislý na síti a bezpotenciálový kontakt.

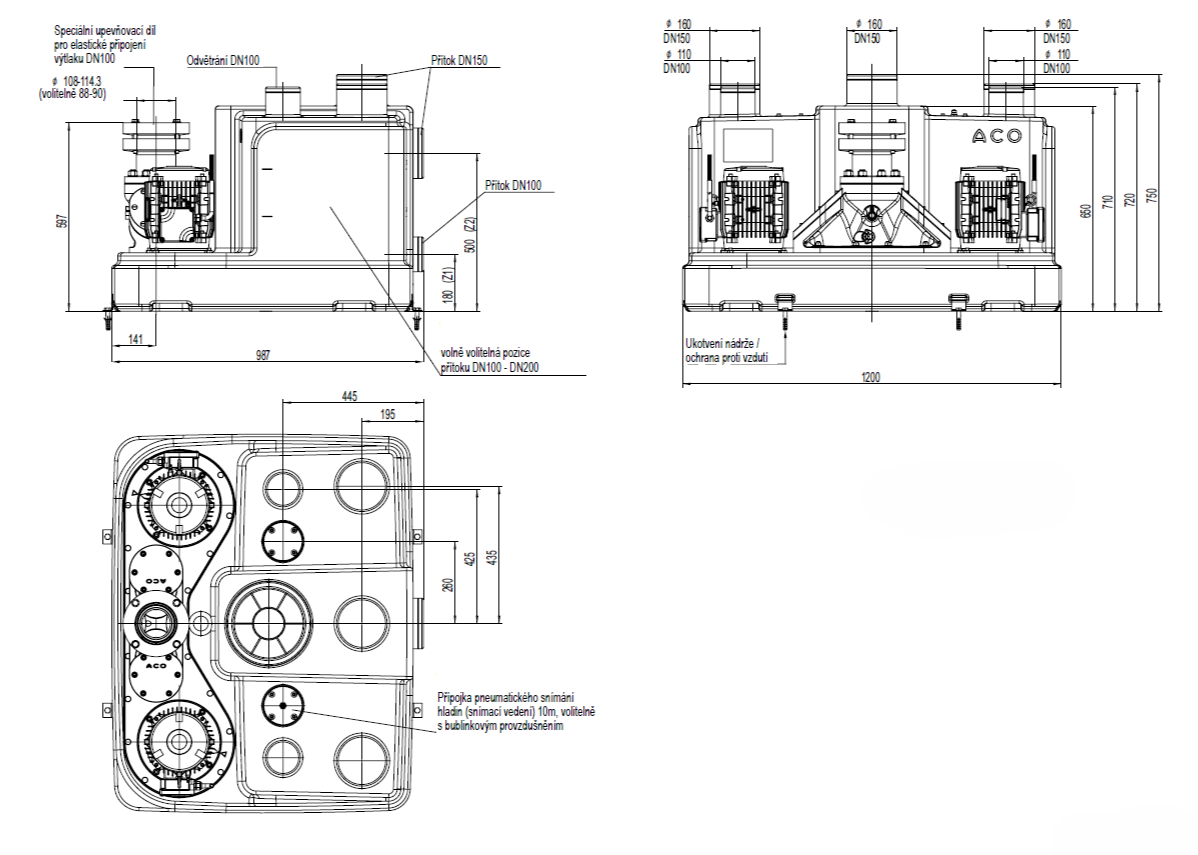

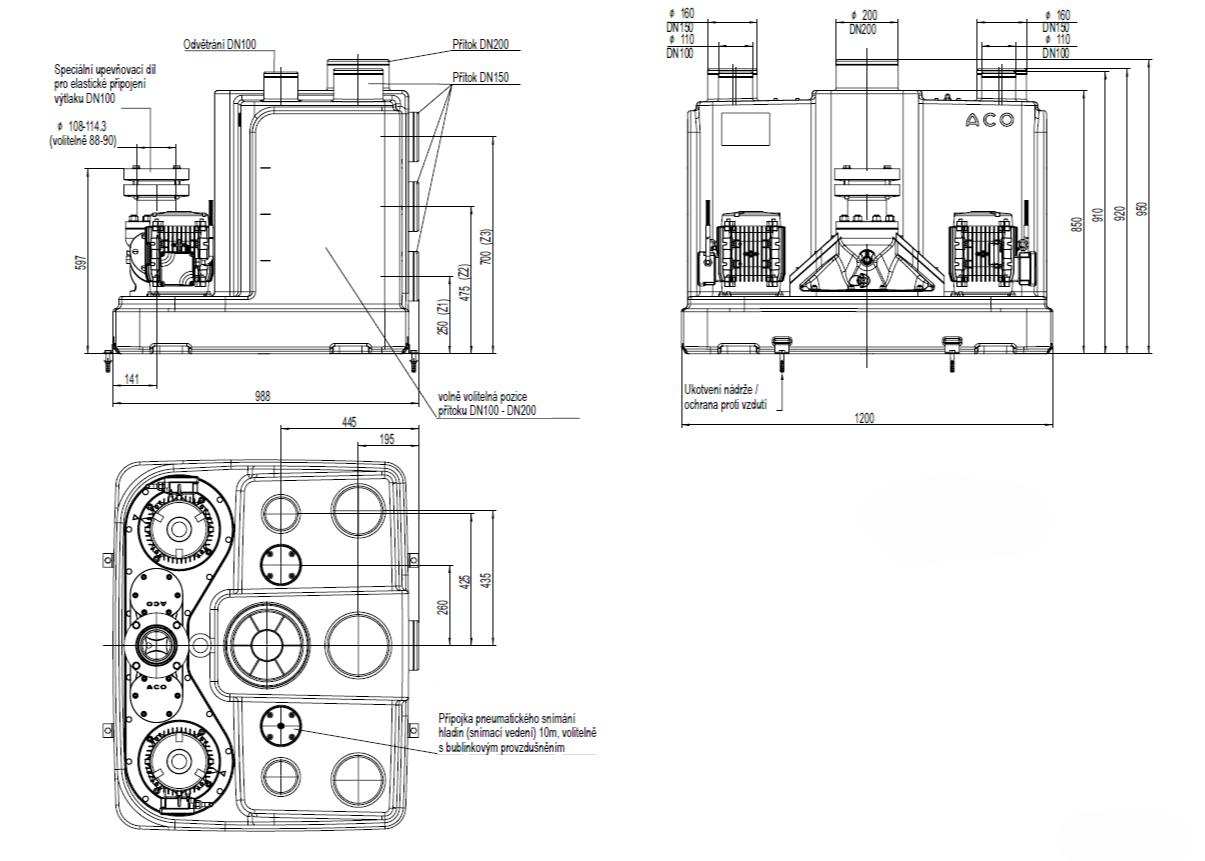

| Typ | Výkon motoru | Proud | Napětí | Otáčky | Užitný objem | Celkový objem | Hmotnost | Objednací číslo | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P1 [kW] | P2 [kW] | [A] | [V] | [Ot/min] | Z1 [l] | Z2 [l] | Z3 [l] | Shora [l] | [l] | [kg] | ||
| Muli-Nova DDP 1.1 | 1,7 | 1,5 | 3,7 | 400 | 1450 | 100 | 275 | 345 | 430 | 105 | 3016808 | |
| Muli-Nova DDP 1.2 | 3,5 | 3 | 6,6 | 400 | 2900 | 100 | 275 | 345 | 430 | 115 | 3016809 | |
| Muli-Nova DDP 1.3 | 6,3 | 5,5 | 11,2 | 400 | 2900 | 100 | 275 | 345 | 430 | 130 | 3016810 | |
| Muli-Nova DDP 2.1 | 1,7 | 1,5 | 3,7 | 400 | 1450 | 120 | 260 | 400 | 455 | 550 | 110 | 3016811 |
| Muli-Nova DDP 2.2 | 3,5 | 3 | 6,6 | 400 | 2900 | 120 | 260 | 400 | 455 | 550 | 120 | 3016812 |
| Muli-Nova DDP 2.3 | 6,3 | 5,5 | 11,2 | 400 | 2900 | 120 | 260 | 400 | 455 | 550 | 135 | 3016813 |

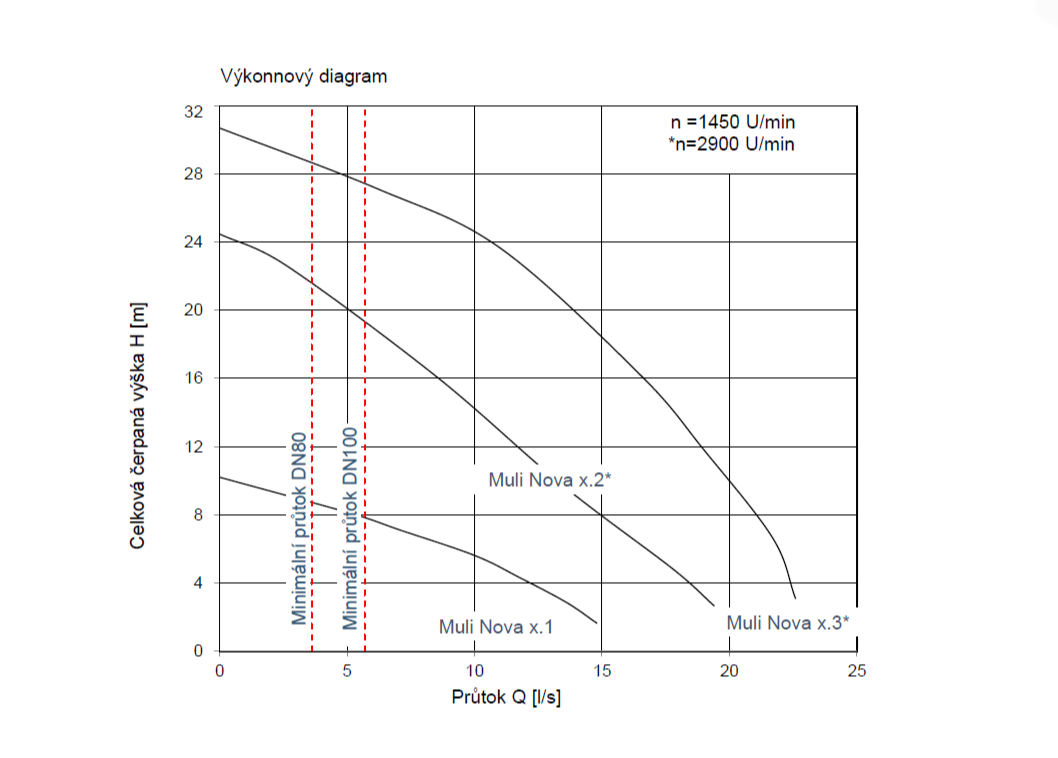

| Typ | Dopravní výška [m] | Průtok Q při celkové výšce čerpání H [l/s] | Teplota čerpaného média | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 m | 4 m | 6 m | 8 m | 10 m | 12 m | 14 m | 16 m | 18 m | 20 m | 22 m | 24 m | Normální [°C] | Maximální [°C] | ||
| Muli-Nova DDP x.1 | 2 – 10 | 14,4 | 12,1 | 9,2 | 5,3 | 0,4 | 40 | 60 | |||||||
| Muli-Nova DDP x.2 | 2 – 24 | 19,4 | 18,4 | 16,7 | 15,0 | 13,2 | 11,7 | 10,2 | 8,6 | 6,8 | 5,0 | 3,1 | 0,6 | 40 | 60 |
| Muli-Nova DDP x.3 | 2 – 31 | 22,3 | 22,1 | 21,9 | 21,0 | 19,9 | 19,0 | 17,8 | 16,4 | 15,2 | 13,9 | 12,2 | 10,8 | 40 | 60 |
| Katalog ACO čerpacích zařízení pro instalaci v budovách |
| Instalace a obsluha čerpacího zařízení ACO Muli-Nova DDP |
| CAD výkresy čerpacích zařízení Muli-Nova DDP | Link e-Service |
| BIM modely pro Autodesk Revit | Link |
| Prohlášení o vlastnostech pro Muli-Nova DDP série |
