Je litina zastaralý materiál? A pokud ano, proč je stále tolik využívaná? Protože litina je mnohem více než jen osvědčený materiál. Není to umělý materiál, je to přirozený materiál, který lze zároveň recyklovat. Je nehořlavý, robustní a odolný při používání. V odvodňovací technice proto litina převládala po celá staletí, což je ideálním základem pro litinové střešní vpusti ACO.

ACO Passavant sanitární litinové vpusti


Výhody produktu

    • Materiál: litina, materiál EN-GJL-200
    • Testováno podle: DIN EN 1253

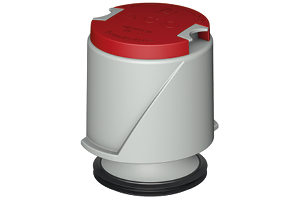

    • Ochrana proti zápachu: volitelné příslušenství proti pachu a zastavení kouře
    • Připojení těsnění: Připojení ke všem standardním těsnicím systémům
    • Připojení potrubí SML podle: DIN EN 877
    • Třída stavebního materiálu: A1
    • Zvukotěsný podle DIN EN 4109 / VDI 4100: 2012
    • Hladina akustického tlaku: LAFmax ≤ 22 dB (A)

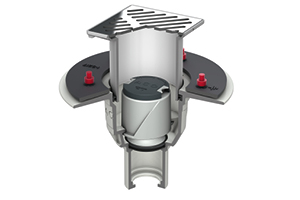

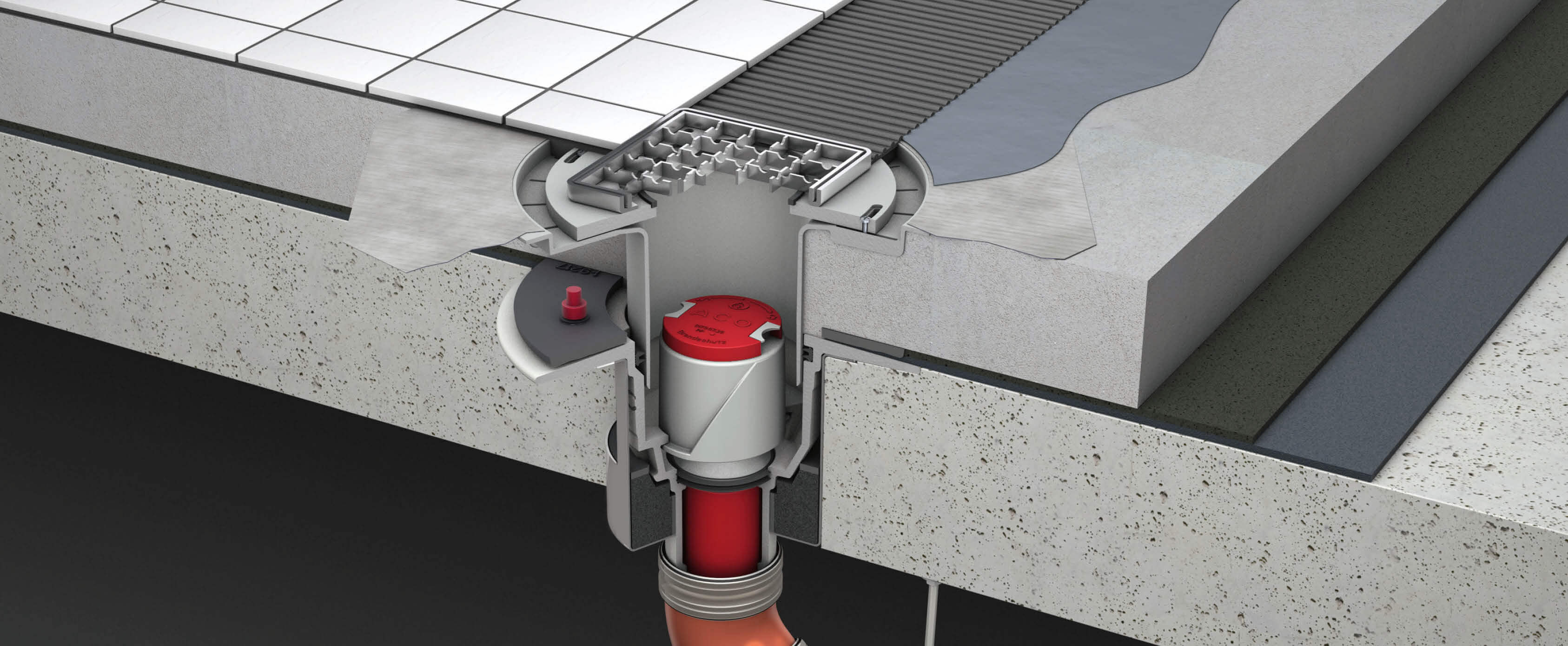

Konstrukce vpustí

Těleso vpusti

Bodové vpusti jsou tvořeny modulárním systémem, který lze přizpůsobit stávajícím nebo plánovaným konstrukcím podlahy pomocí volitelných výškových nástavců.

Tato flexibilní kombinace umožňuje zvolit optimální řešení pro každou podlahovou konstrukci / podlahovou krytinu.

Povrch odpuzující nečistoty, snadno čistitelný, zajišťuje snadnou údržbu.

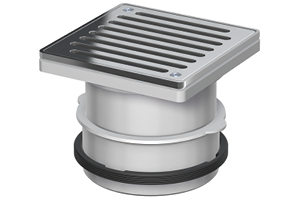

Nástavce / horní díly

Výběr horního dílu, který se má namontovat na vpust, závisí na typu podlahové konstrukce, požadované třídě zatížení a volitelném výběru těsnění.

V závislosti na konstrukci mohou být horní díly vybrány pro kompozitní těsnění, hydroizolaci nebo izolační fólii. Důležitá je taky odolnost proti skluzu.

Příslušenství

Při instalaci je možné minimalizovat náklady na instalaci pomocí montážní sady. U obzvláště vysokých podlahových konstrukcí umožňují nástavce vyrovnání. Ty mohou být volitelně použity k utěsnění další geomembrány nebo k připojení přívodního potrubí.

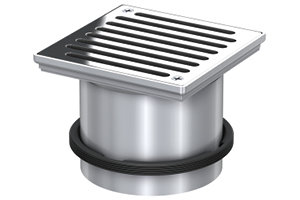

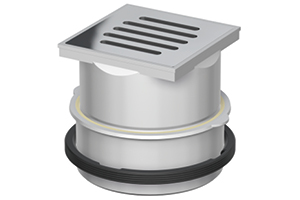

Nástavce pro standardní těsnění

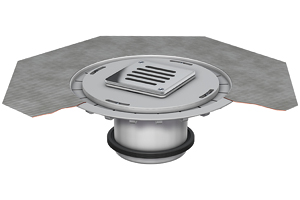

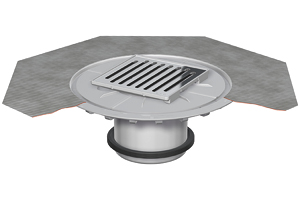

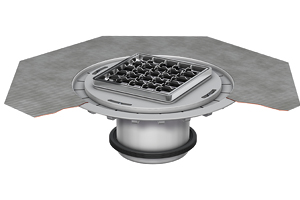

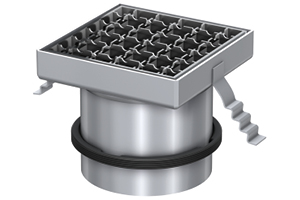

Nástavce pro izolační vrstvu

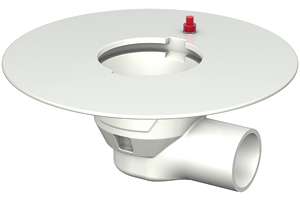

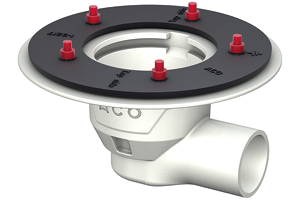

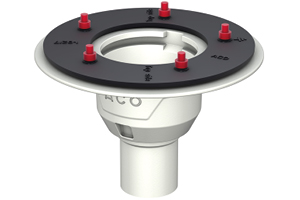

Těleso vpusti

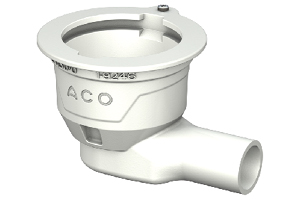

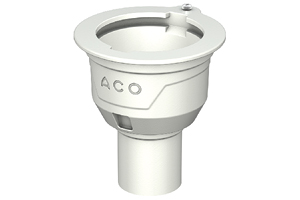

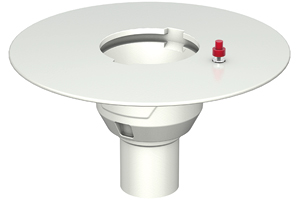

Tělesa jsou k dispozici ve velikostech DN 50, 70 a 100, stejně jako s přídržnou hranou, lepicí přírubou a těsnicí přírubou. Kromě toho jsou vpusti vybaveny horizontálním nebo vertikálním odtokem.

Bodenablauf Passavant Preisliste 2018pdf

ACO Einbauanleitungpdfdwg
ACO Dokument 2pdfdwg
ACO Dokument 3pdfdwg
ACO Dokument 4pdfdwg
ACO Dokument 5pdfdwg
ACO Dokument 6pdfdwg

Technische Zeichnung 1pdfdwg
Technische Zeichnung 2pdfdwg
Technische Zeichnung 3pdfdwg
Technische Zeichnung 4pdfdwg
Technische Zeichnung 5pdfdwg
Technische Zeichnung 6pdfdwg

Ausschreibungstext 1pdfdwg
Ausschreibungstext 2pdfdwg
Ausschreibungstext 3pdfdwg

Elektronische Ausschreibungstexte nach ÖNORM A2063 (ONLB File)ZIP
