ACO MG koupelnové vpusti

Výhody produktu

  • Minimální instalační výška od 52 mm (k izolační přírubě)
  • Izolační příruba 50 mm, zdrsněná elektroerozivním obráběním (dle VDI 3400)
  • Optimální přístup k odpadnímu potrubí pro účely čištění
  • Kompletní systém

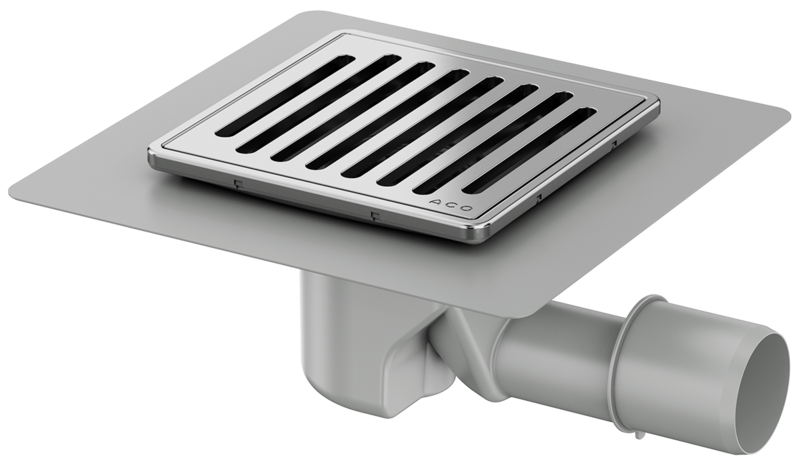

Kompaktní podlahové vpusti

Produktová řada ACO MG kompaktních modulárních koupelnových bodových vpustí je díky své minimální instalační hloubce od 52 mm vhodná i do velmi nízkých podlah.

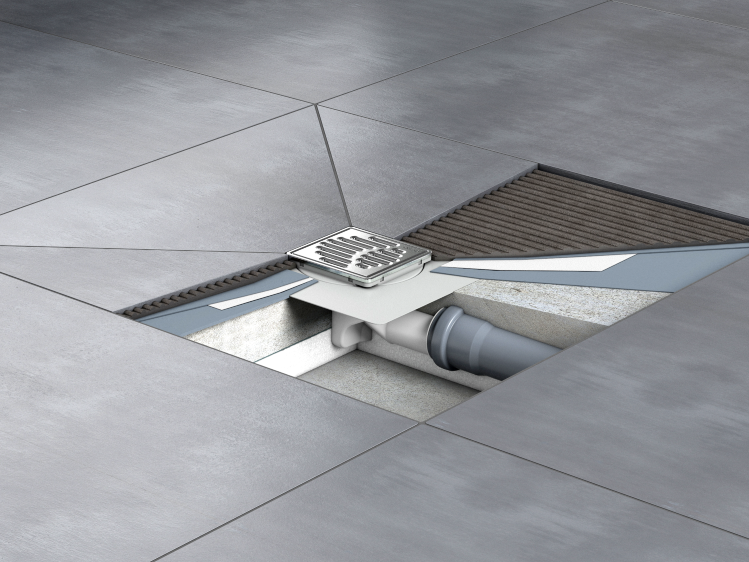

Odtoková kapacita je i při takto nízké výšce stále více než dostatečná pro běžné sprchové hlavice. Pro bezpečné připojení hydroizolační vrstvy je vpust vybavena izolační přírubou o šířce 50mm, která je zdrsněna elektroerozivním obráběním. Po vyjmutí sifonu se lze dostat až do odpadního potrubí, což usnadňuje případné čištění.

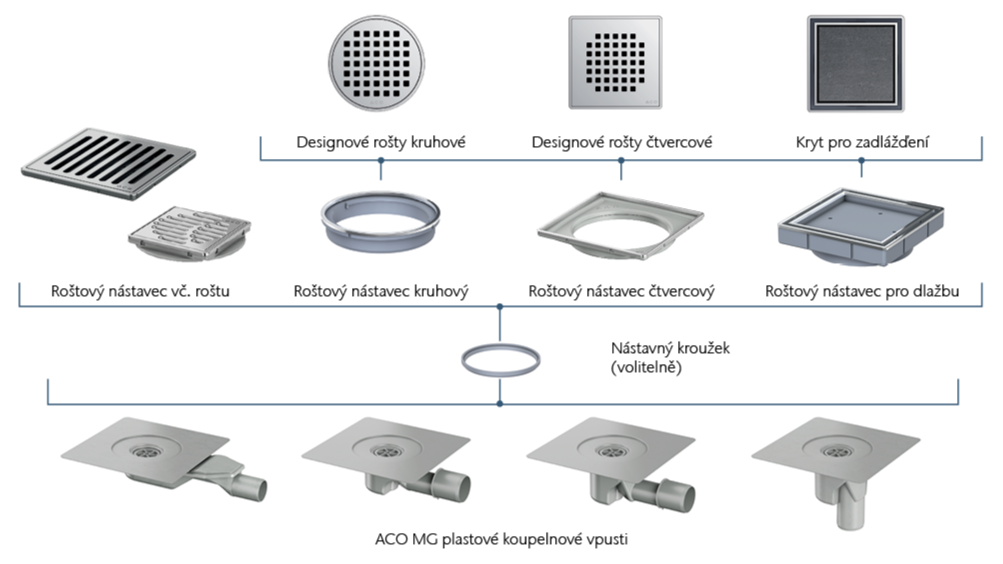

Modulární systém

Čtvercové designové rošty z nerezové oceli

Specifikace
  • Rozměr: 140 x 140 mm
  • Tloušťka: 5 mm
  • Povrch: Elektrolyticky leštěný
  • Třída zatížení: K3

Kruhové designové rošty z nerezové oceli

Specifikace
  • Rozměr: D 126 mm
  • Tloušťka: 5 mm
  • Povrch: Elektrolyticky leštěný
  • Třída zatížení: K3

Nástavce pro nerezové designové rošty

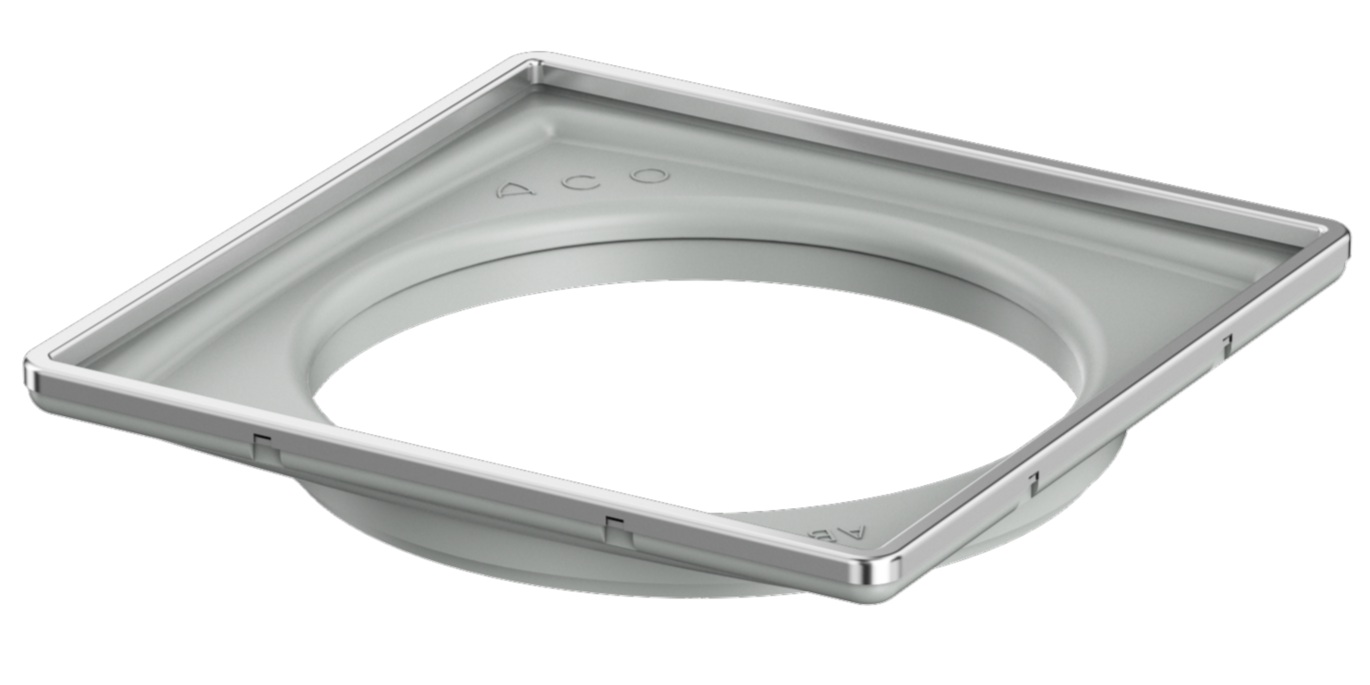

Čtvercový nástavec
  • Velikost: 149 x 149 mm
  • Rámeček z nerezové oceli

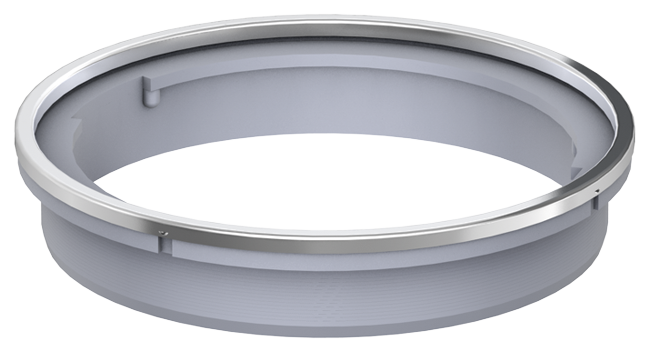

Kruhový nástavec
  • Velikost: D = 136 mm
  • Rámeček z nerezové oceli

Nástavce standardní včetně nerezového roštu

  • Velikost: 100 x 100 mm
  • Rámeček z nerezové oceli
  • Včetně nerezového roštu
  • Včetně nástavného kroužku 7 mm

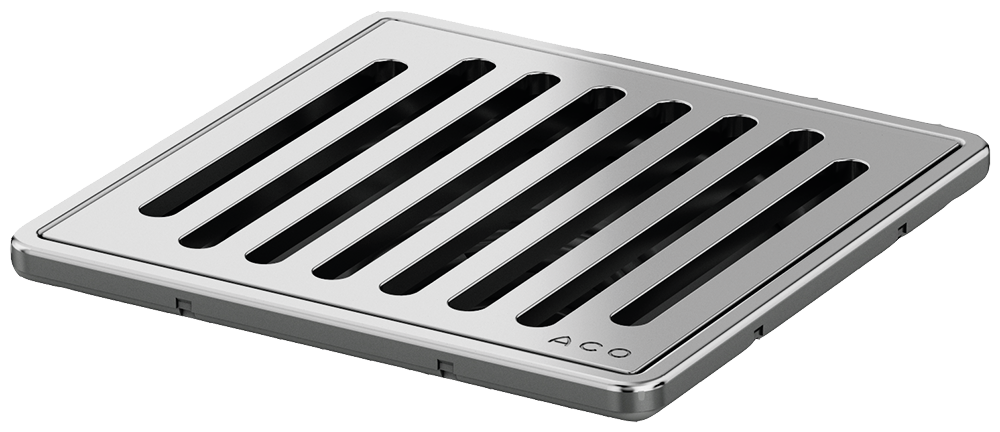

  • Velikost: 150 x 150 mm
  • Rámeček z nerezové oceli
  • Včetně nerezového štěrbinového roštu
  • Včetně nástavného kroužku 6 mm

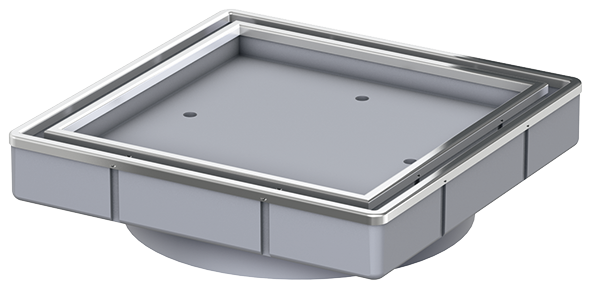

Nástavce pro zadláždění

  • Velikost: 149 x 149 mm
  • Rámeček z nerezové oceli
  • Vtoková štěrbina 6 mm

Odtokové vpusti

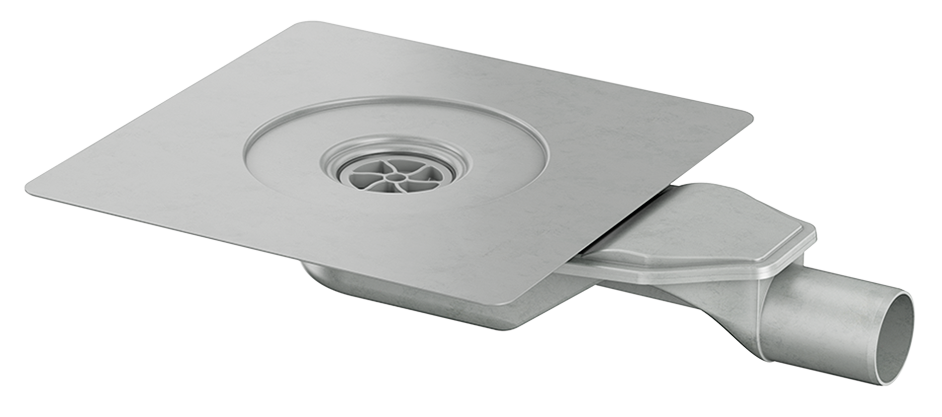

Boční vpust plochá

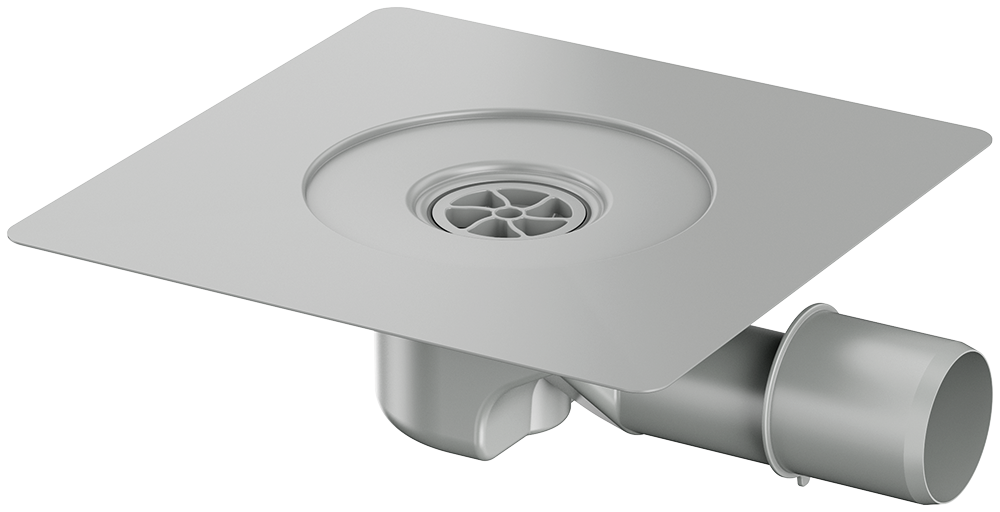

Boční vpust nízká

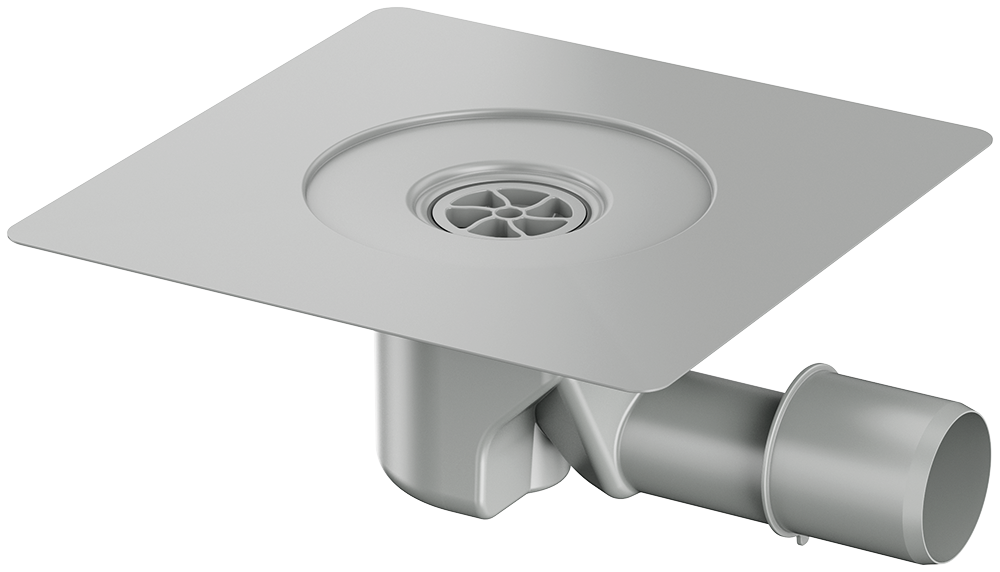

Boční vpust standardní

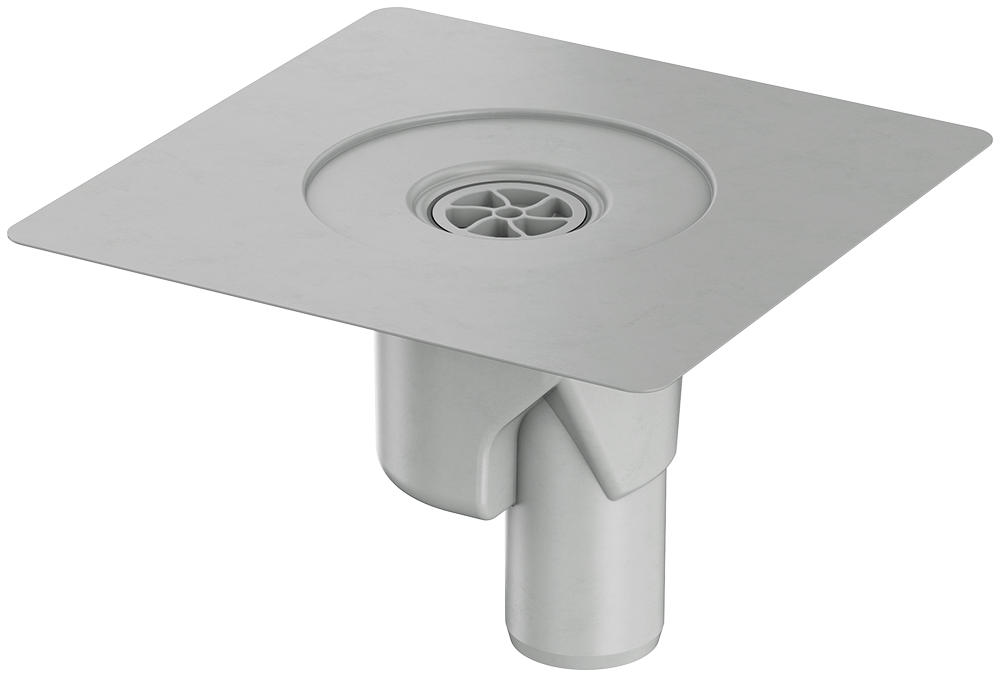

Svislá vpust
  • Instalační výška k izolační přírubě: 52 mm
  • Přípojka odtoku: DN 40 mm
  • Výška vodní uzávěry: 25 mm
  • Instalační výška k izolační přírubě: 76 mm
  • Přípojka odtoku: DN 40/50 mm
  • Výška vodní uzávěry: 30 mm
  • Instalační výška k izolační přírubě: 96 mm
  • Přípojka odtoku: DN 50 mm
  • Výška vodní uzávěry: 50 mm
  • Instalační výška těla vpusti k izolační přírubě: 96 mm
  • Přípojka odtoku: DN 50 mm
  • Výška vodní uzávěry: 50 mm

Produktové vlastnosti

Tělo vpusti
  • Materiál: plast, PP
  • Průtoky:
    • 0,4 l/s při 10 mm sloupci vody na podlaze
    • 0,5 l/s při 20 mm sloupci vody na podlaze
  • Pachový uzávěr: Jednodílný s vyjímatelnou přepadovou trubičkou
  • Příruba: s obvodovým límcem šířky 50 mm
  • Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy
  • Vhodné pro dlažbu o tloušťce od 6 mm
Roštový nástavec
  • Materiál:
    • Rám s roštem: Nerezová ocel tř. 1.4301
  • Provedení:
    • 100 x 100 mm včetně štěrbinového roštu
    • 150 x 150 mm včetně štěrbinového roštu
    • 149 x 149 mm pro designový nerezový rošt
    • D 136 mm pro designový nerezový rošt
    • 149 x 149 mm pro zadláždění
  • Třída zatížení: K3 dle ČSN EN 1253
