Portfolio ACO hygienických žlabů respektuje zásady hygienického designu pro dosažení optimálního hygienického výkonu. Podlahové žlaby ACO jsou ideální pro aplikace, kde je vyžadován vysoký standard hygieny, stejně jako odvod velkých objemů tekutin. Všechny hygienické žlaby ACO jsou certifikovány podle EN 1253.

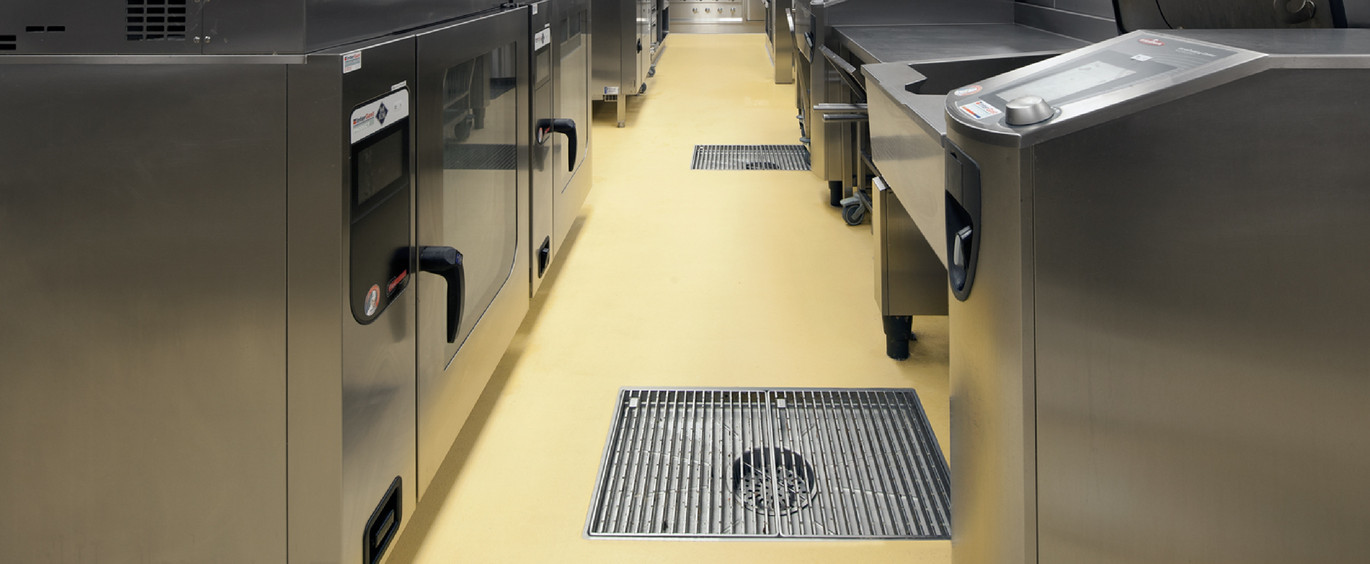

Hygienické žlaby z nerezové oceli


Hlavní výhody

  • Hygienická konstrukce dle požadavků norem pro povrchy, které jsou v kontaktu s potravinami - EN 1672 a EN ISO 14159 a dále dle příručky EHEDG pro hygienický design výrobků
  • Spád minimálně 1% napříč všemi částmi žlabu
  • Snadné a rychlé čištění a sanitace
  • Vysoký průtok (v závislosti na zvoleném typu vpusti)
  • Široká nabídka standardizovaných rozměrů
  • Kompletně mořený výrobek (povrchová úprava žlabu zvyšující antikorozní odolnost)

Hygienické řešení

Hygienické odvodňovací systémy ACO splňují nejpřísnější hygienické požadavky potravinářských provozů



Jednodílné celosvařované provedení
Řešení na zakázku

Zakázkový list ke stažení (interaktivní PDF)

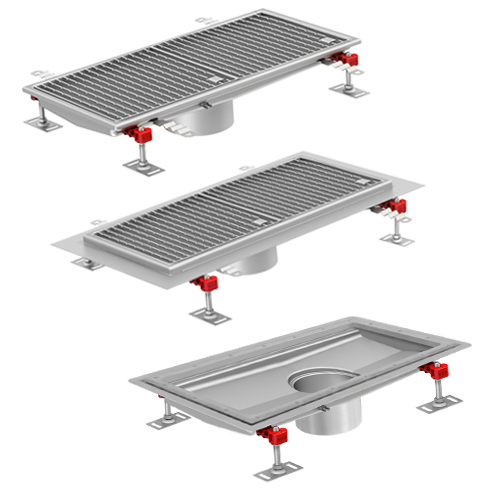

Vícedílné teleskopické provedení
Standardizované řešení

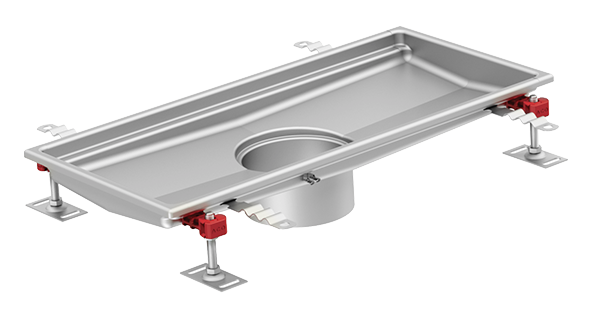

Standardní provedení žlabů

Okraje žlabu s úpravou pro různé druhy podlahových krytin

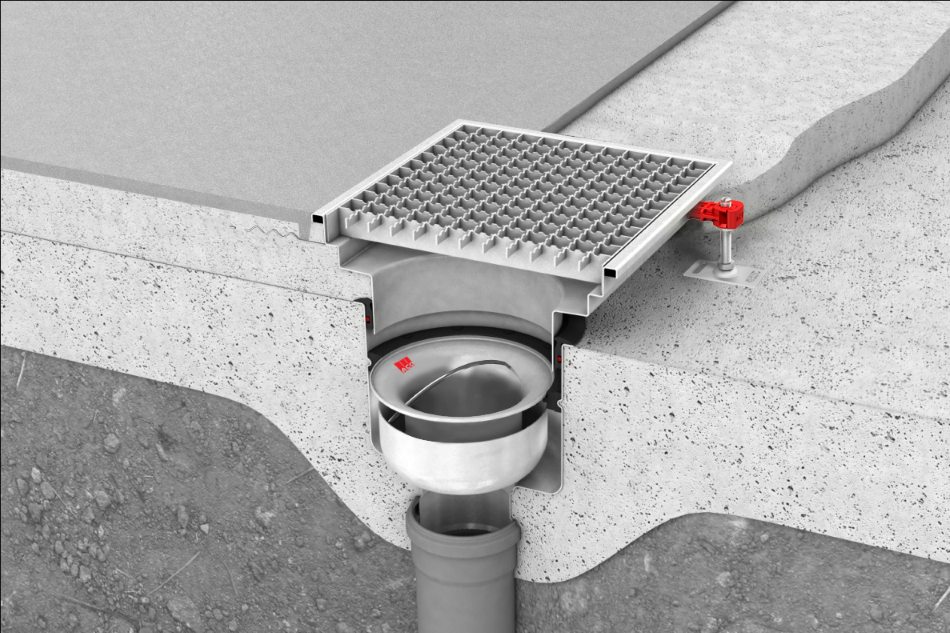

  • Standardní okraj
    cementové a pryskyřičné podlahy, leštěný beton, dlažby

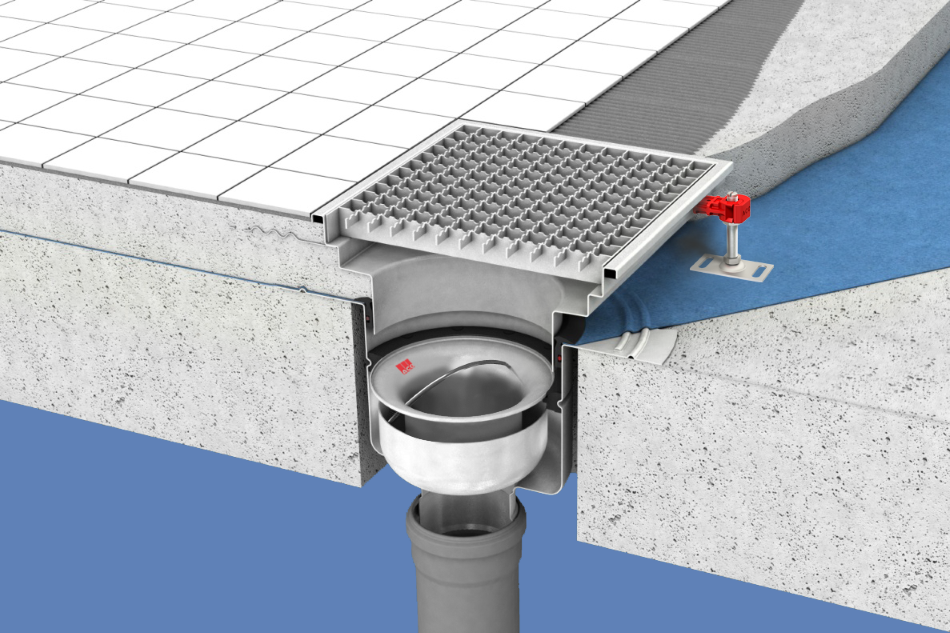

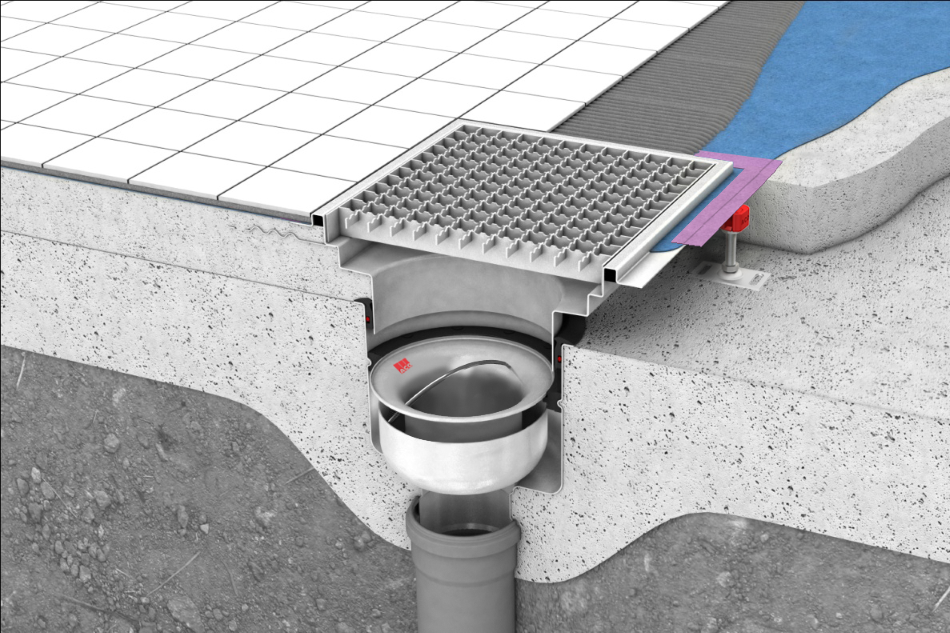

  • Prodloužený okraj
    keramická dlažba s hydroizolační vrstvou (stěrková hydroizolace)

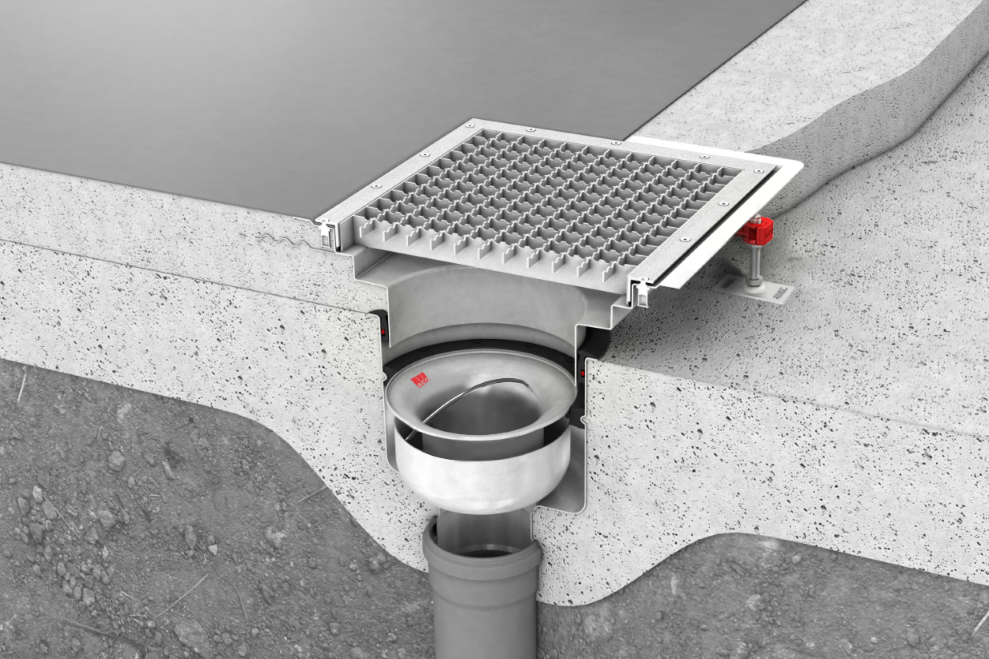

  • Vinylový okraj
    provedení s přítlačným L-rámem pro mechanické sevření povlakových PVC krytin, Altra, apod.
  • Standardní okraj s L-profilem
    pro použití v průmyslových oblastech, kde je podlaha namáhána vysokou zátěží i teplotami

Sedm standardizovaných profilů

  • 150 mm: v současnosti nabízíme pouze jako zákaznické řešení
  • 200 mm: dostupné standardizované délky 500 mm až 2000 mm
  • 300 mm: dostupné standardizované délky 300 mm až 4000 mm
  • 400 mm: dostupné standardizované délky 400 mm až 1000 mm
  • 500 mm: dostupné standardizované délky 500 mm až 1000 mm
  • 600 mm: dostupné standardizované délky 600 mm až 1200 mm
  • 800 mm: dostupná standardizovaná délka 800 mm
  • Všechny profily lze dodat jako zákaznické řešení s libovolnou délkou a počtem odtoků

Čtyři velikosti odtoku

  • Žlaby pro vpusti EG150
    Odtok s vloženým sifonem pro přímé napojení na kanalizaci D 110 mm nebo malou vpust ACO EG150 s odtokem D 75mm
  • Žlaby pro vpusti ACO 142
    Odtok pro napojení teleskopické hygienické vpusti ACO 142 s odtokem D 75 mm nebo D 110mm
  • Žlaby pro vpusti ACO 157
    Odtok pro napojení teleskopické hygienické vpusti ACO 157 s odtokem D 75 mm nebo D 110mm
  • Žlaby pro vpusti ACO 218
    Odtok pro napojení teleskopické hygienické vpusti ACO 218 s odtokem D 110 mm nebo D 160mm

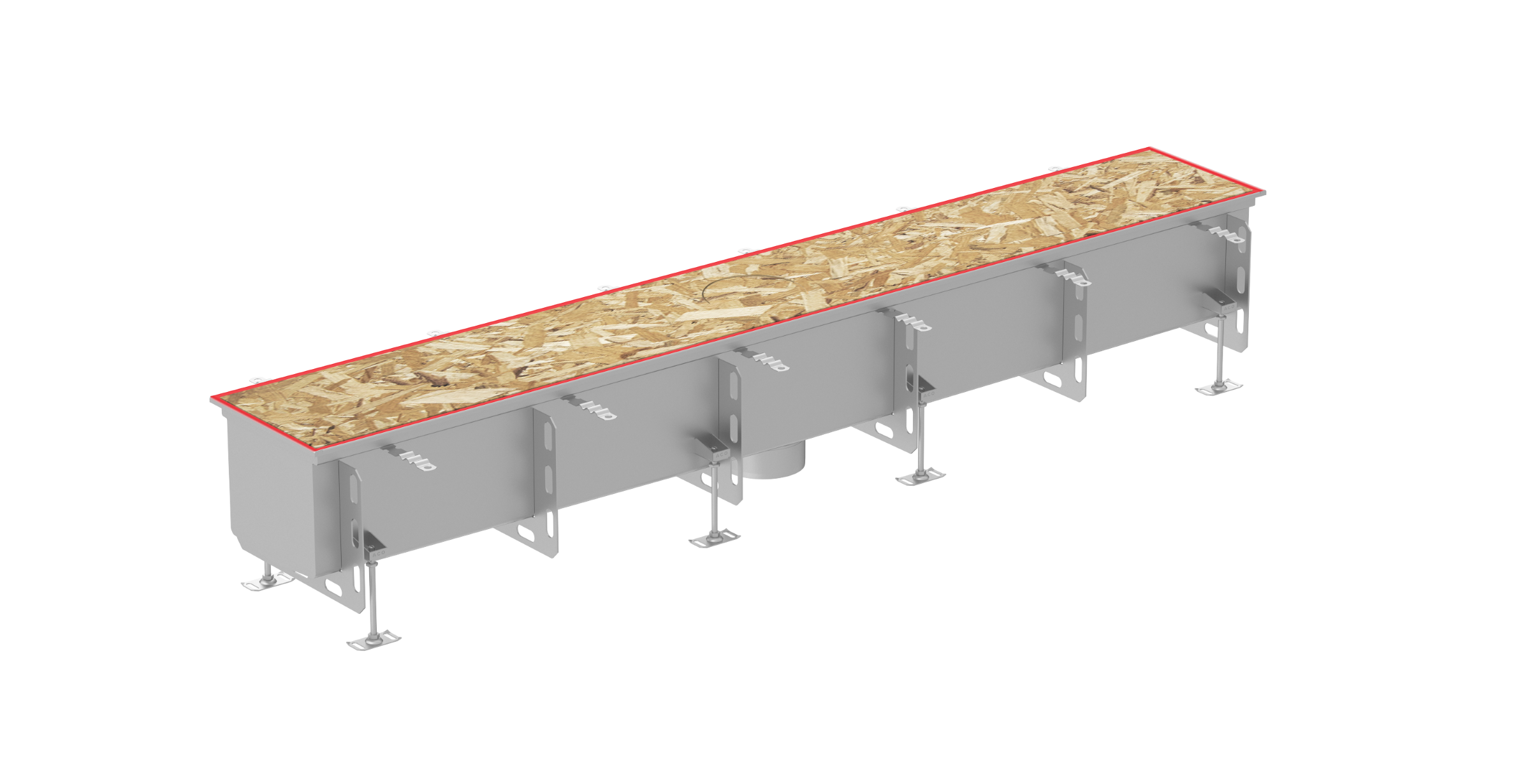

Extra hluboké provedení žlabů

Nové extra hluboké hygienické žlaby poskytují rozšířené průtoky a nabízejí vyšší retenční kapacitu než standardní řešení žlabů. To je ideální pro použití v pivovarech, výrobních závodech na výrobu nealkoholických nápojů a všude tam, kde je nutné odvádět vysoké objemy vody. Toto řešení dodáváme vždy na zakázku, dle specifických požadavků stavby. Extra hluboké hygienické žlaby jsou k dispozici, v závislosti na šířce, v hloubkách běžně až 360 mm, respektive až do 850 mm, což je náš technologický limit výroby. Díky velkému rozpětí hloubek žlabů není problém vyrobit i velmi dlouhé linie žlabů s odtokem umístěným na konci linie, a to při zachování dostatečného podélného spádu dna 1%.

Hlavní přednosti
  • Dno žlabu tvaru V: přináší samočistící efekt a lépe vede k odtokovému místu
  • Výztužná žebra: zajišťují stabilitu žlabu během instalace a provozu, zamezuje deformacím žlabu
  • Včetně ochranného krytu: předchází zranění osob a zabraňuje znečištění žlabu stavebním materiálem
  • Robustní uchycení stavěcích nohou: pro vyšší odolnost

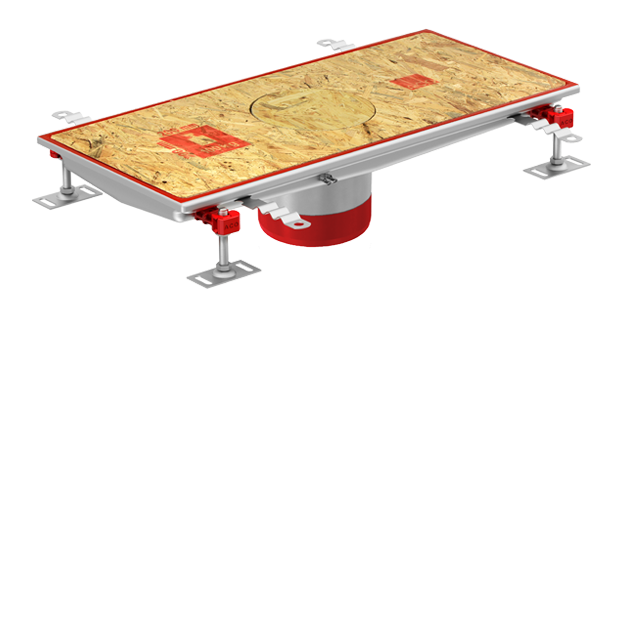

ACO Ochranné kryty

ACO ochranné kryty chrání odvodnění před sutí a přebytečnými stavebními materiály jako např. malta, beton apod., které když kontaminují žlaby a vpusti, může dojít k jejich poškození a vést ke zbytečnému a nákladnému čištění po dokončení stavební části. V mnoha případech je znečištění sutí a jinými stavebními materiály natolik závažné, že tyto mohou zcela zanést a ucpat výtoky odvodnění nebo kanalizaci. Následuje nákladné čištění odpadů a kanalizace, aby byl obnoven původní funkční stav.

Kryty jsou navrženy a certifikovány tak, aby udržely váhu člověka. Také pomáhají optimalizovat bezpečnost pracovních sil tím, že umožňují pracovníkům se snadno a bezpečně pohybovat po staveništi, bez nutnosti dávat pozor na nerovnosti povrchu, různé mezery a prázdné prostory, které mohou být vytvořeny v podlaze nezakrytým odvodněním. I když tento problém může být vyřešen instalací roštů ve stejnou dobu jako odvodnění, rošty neumí zabránit vniku suti do žlabů a vpustí. Také jsou vystaveny nebezpečí krádeže na každém staveništi.

Jsou vyrobeny z recyklovatelných OSB dřevěných desek, ACO ochranné kryty tak lze snadno a ekologicky zlikvidovat, nepředstavují žádnou hrozbu pro životní prostředí.

Hlavní výhody
  • Ochrana proti znečištění stavebním materiálem
  • Eliminace nákladného čištění žlabů po instalaci
  • Prevence zranění na stavbě
  • Certifikováno podle normy EN 12811-1 pro lešení třídy zatížení 3
  • Ekologicky přátelské a snadno likvidovatelné
Způsob objednání
  • Pro standardní artikly, přidejte _C na konec standardního objednacího čísla
  • Pro zakázkové žlaby specifikujte tuto možnost v procesu nabídky a objednávky

Hygienické odvodňovací systémy ACO splňují nejpřísnější hygienické požadavky, aby bylo zabráněno kontaminaci škodlivými bakteriemi.

Aplikujeme příslušné hygienické principy návrhu vyhrazené pro zařízení na zpracování potravin EN 1672, EN ISO 14159 a EHEDG dokument číslo 8, 13 a 44 pro návrh konstrukce odvodnění.

Více o HygieneFirst

Hygienický design vpustí ACO

  • Plně vypustitelná konstrukce
  • Kulaté vnitřní rohy (minimální rádius je 3 mm)
  • Lisované díly
  • Výplň hrany z nenasákavého materiálu
  • Hygienické spoje
  • Nerezová ocel jakosti minimálně 1.4301 dle EN 10088 (304 dle AISI)
  • Kompletně mořeno a pasivováno nebo elektrolyticky leštěno

Test Test

Výhody hygienického designu

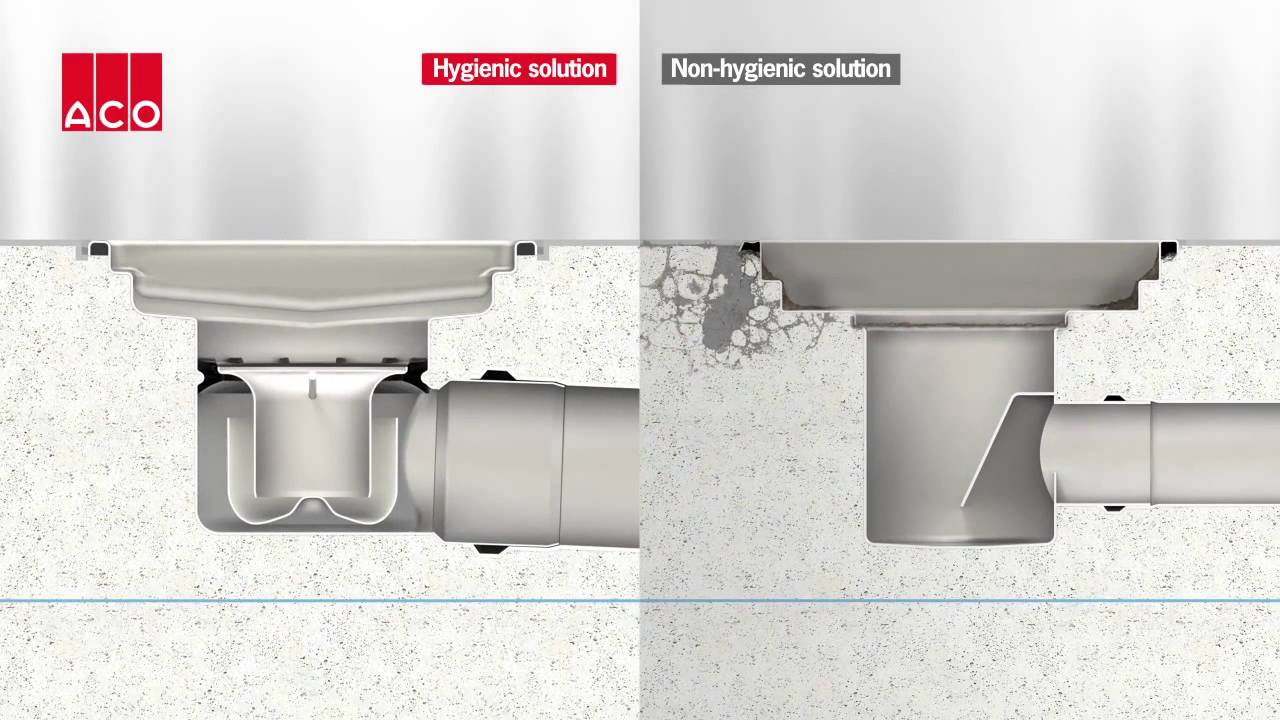

Hygienický design ACO žlabů

Hygienický design ACO žlabů

Vliv při čištění odvodnění

Vliv při čištění odvodnění

Test čistitelnosti

Test čistitelnosti

  • Dostupné pro žlaby šířky 150 mm až 300 mm
  • Třída zátěže M125 dle ČSN EN 1253
  • Třída protiskluznosti R11 dle DIN 51130
  • Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

  • Dostupné pro žlaby šířky 150 mm až 800 mm
  • Třída zátěže R50, M125, N250 a P400 dle ČSN EN 1253
  • Třída protiskluznosti R11 dle DIN 51130
  • Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

  • Dostupné pro žlaby šířky 150 mm až 300 mm
  • Třída zátěže R50, M125 a N250 dle ČSN EN 1253
  • Třída protiskluznosti R11 dle DIN 51130
  • Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44
  • Šířka vtokové štěrbiny 8 mm

  • Dostupné pro žlaby šířky 150 mm až 800 mm
  • Třída zátěže L15 dle ČSN EN 1253
  • Třída protiskluznosti R11 dle DIN 51130
  • Velikost oka 25 x 25 mm
