Modulární krabicové žlaby z nerezu
Výhody produktu
- Plně v souladu s normou ČSN EN 1253
- Plně testováno a certifikováno podle normy ČSN EN 1433 (s označením CE)

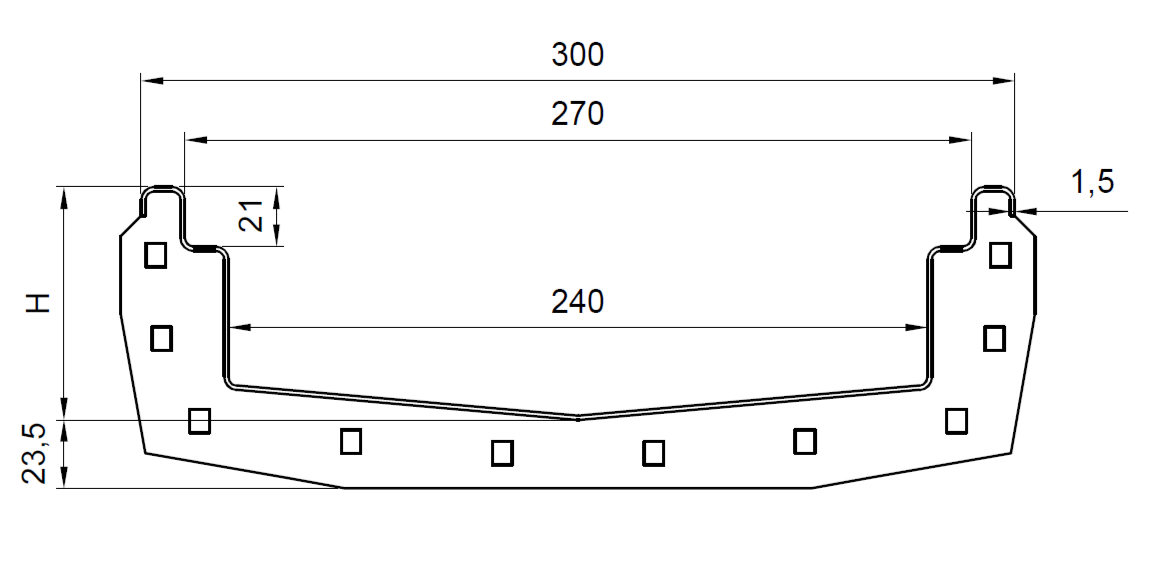

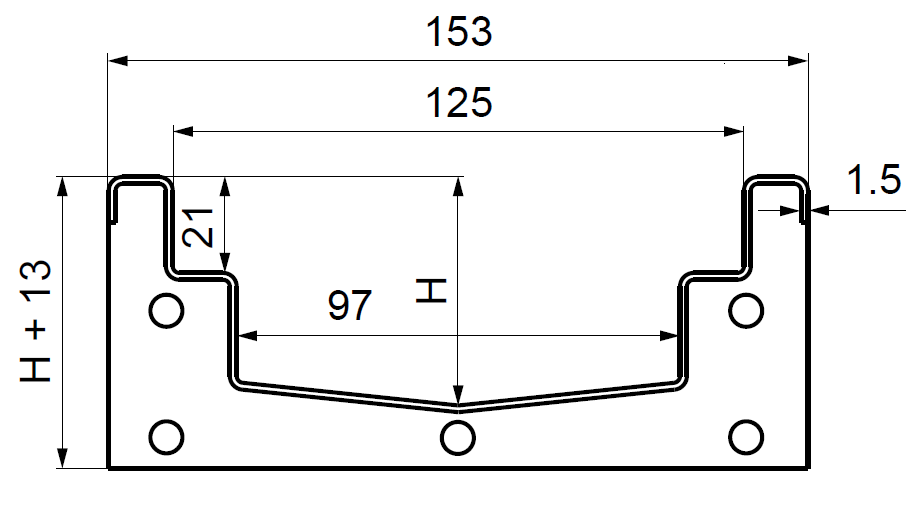

- Žlab s profilem dna ve tvaru "V" pro zvýšení účinnosti odtoku při nízkých průtocích a pro zlepšení samočisticích vlastností
- Flexibilní konstrukce linií díky stavebnicovému systému žlabů
- Hrany žlabů standardně vyztuženy pryžovým profilem
- Plně mořeno a pasivováno pro zvýšení korozní odolnosti
- Bezpečné a vodotěsné spojení každého prvku díky přírubovému spoji s pryžovým těsněním
- Vysoká nosnost systému až do třídy zatížení C250 dle ČSN EN 1433

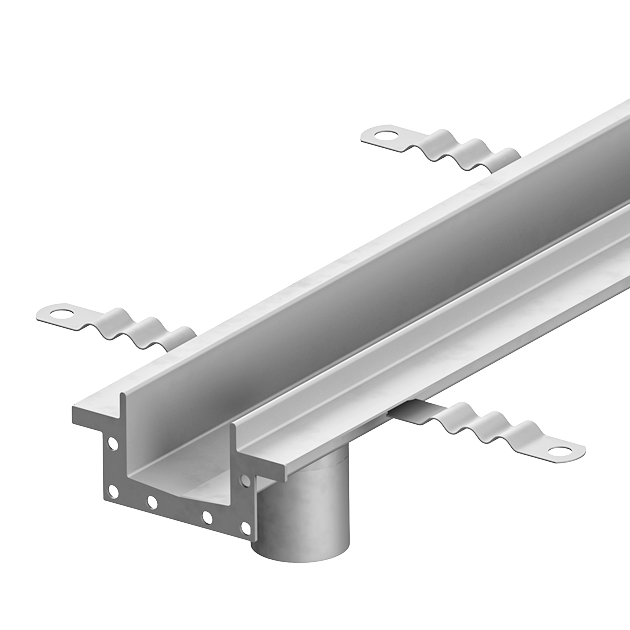

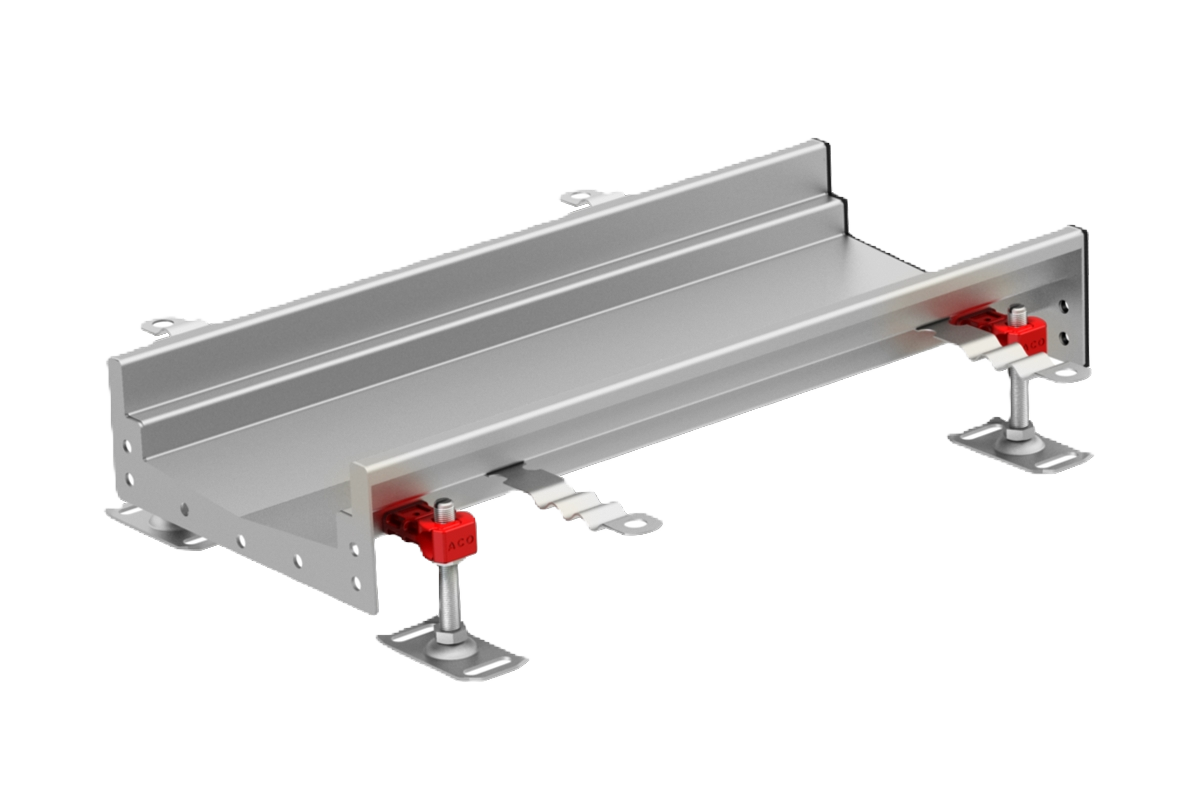

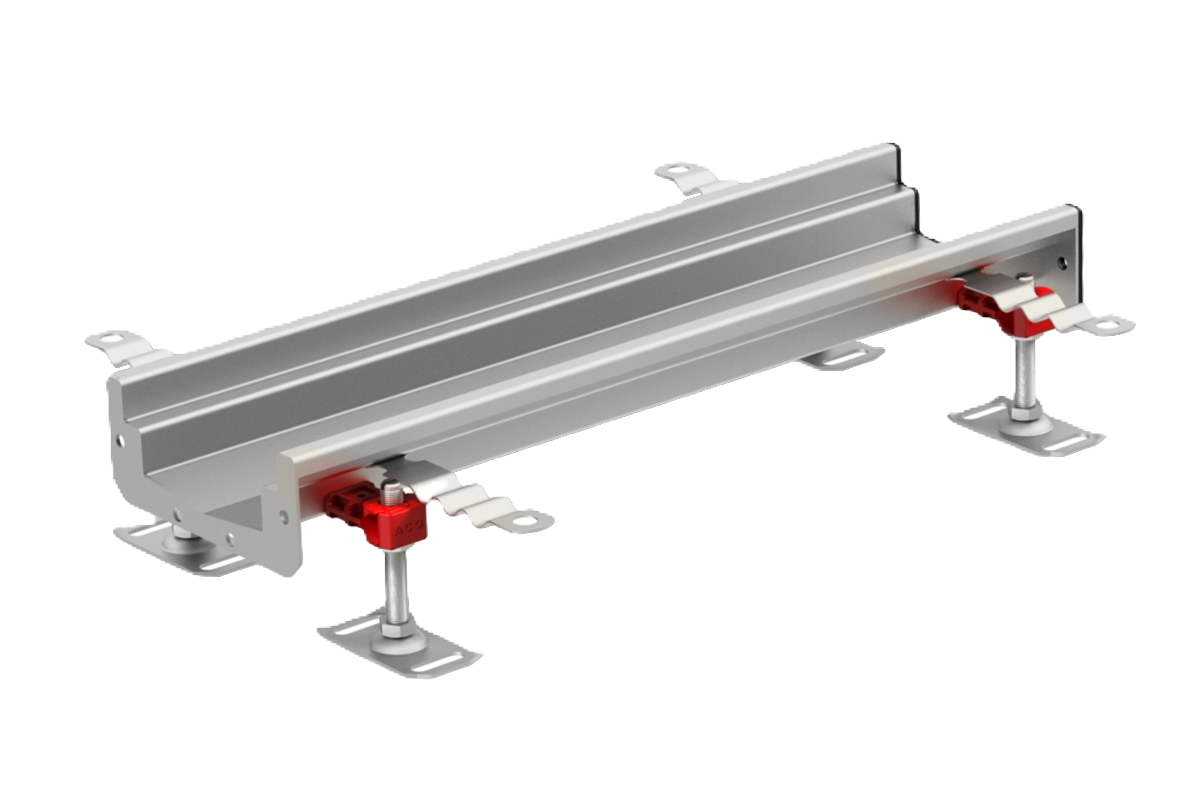

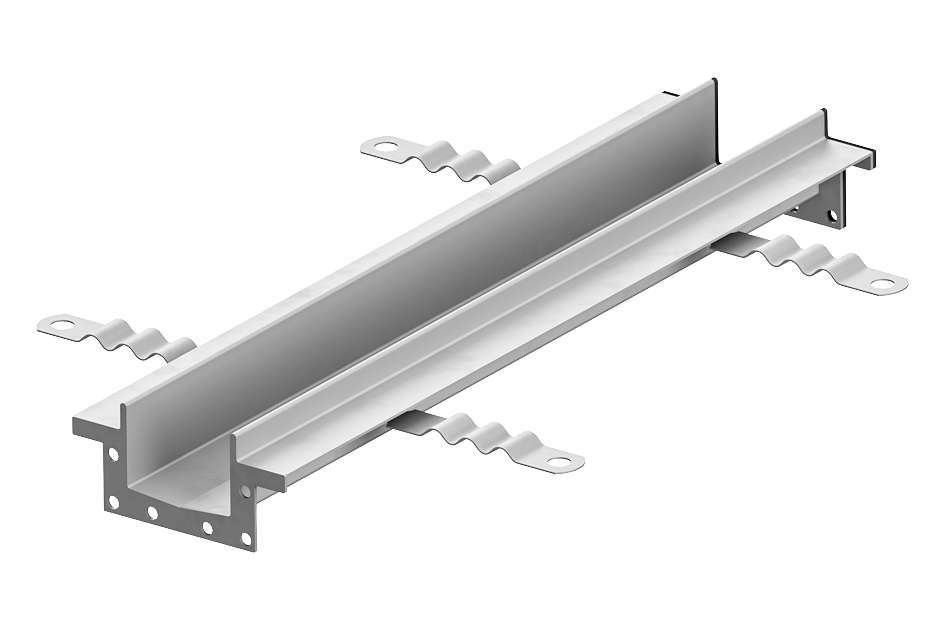

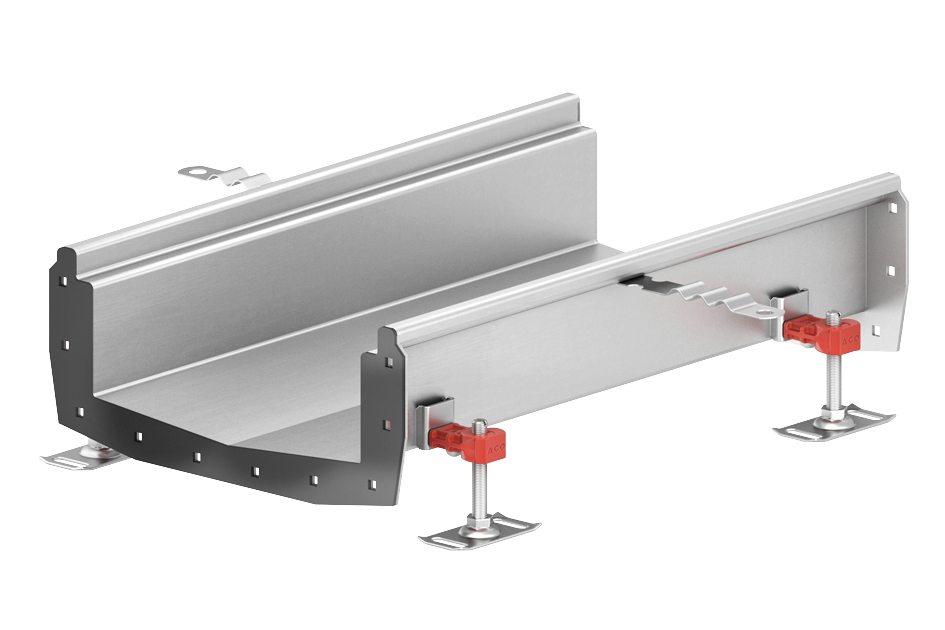

Stavebnicový systém
Modulární krabicové žlaby ACO jsou variabilní stavebnicové systémy nerezových žlabů sestávající se z typizovaných prvků vyráběných v několika typových segmentech, které je možné spojovat do nejrůznějších sestav.
Tyto žlaby najdou široké využití nejen v potravinářských provozech, v zónách s nízkým hygienickým rizikem a všude tam, kde je nutné odvést větší množství vody, a to i na delší vzdálenosti.
Jsou vhodné také pro průmyslové velkokuchyně nebo naopak pro subtilní odvodnění balkonů či teras. Stačí si zvolit ten správný rozměr z širokého portfolia.
Díky vysoké nosnosti není problém tyto žlaby použít rovněž v průmyslových halách apod.
Přehled sortimentu

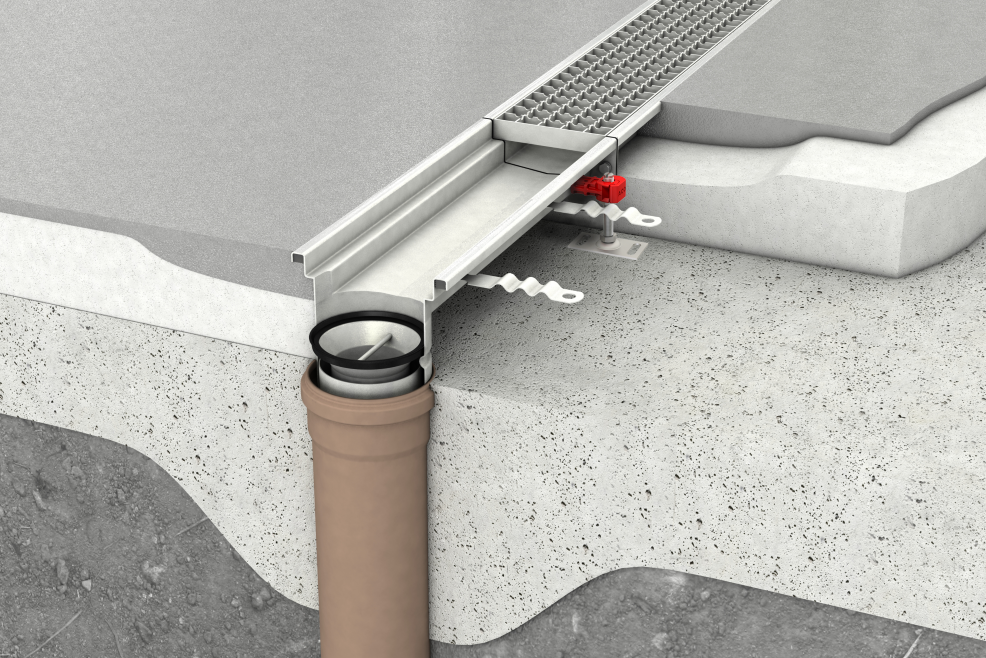

Příklady instalace
Podlaha bez hydroizolace
nášlapná vrstva cemento-pryskyřičný povrch

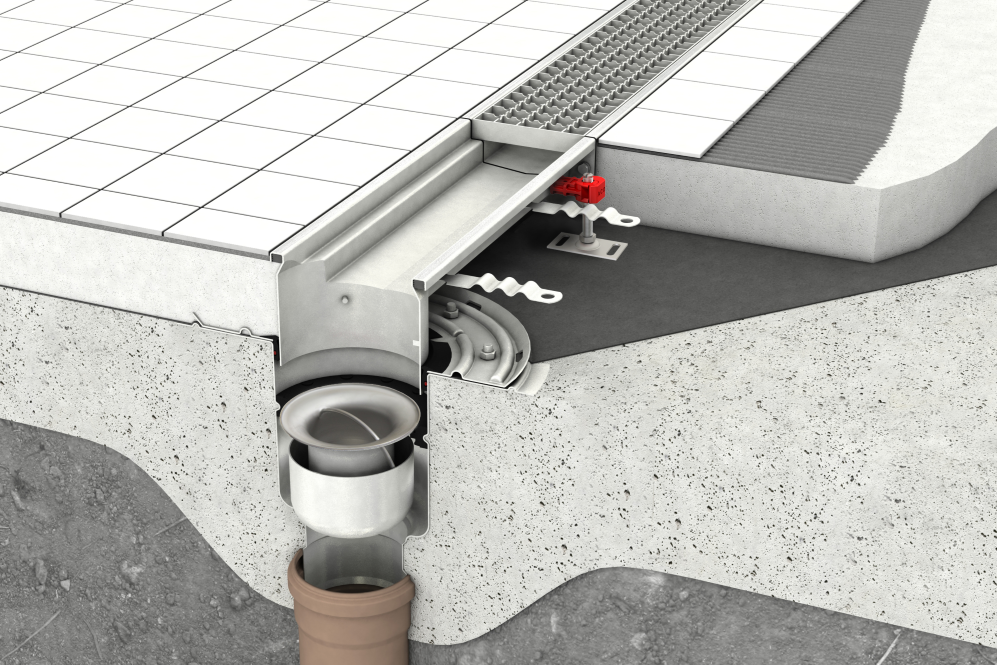

Podlaha včetně hydroizolace
Nášlapná vrstva z keramické dlažby
Krycí rošty
Rošty s hygienickým designem
ACO Hygienický Weldelss rošt
Tento rošt je vyroben z jednoho kusu plechu a neobsahuje tak žádné sváry, to významně přispívá ke snadné sanitaci.
- Dostupný v třídách zatížení A15 nebo B125
- Třída protiskluzu R11 dle DIN 51130
- Mořený a pasivovaný povrch

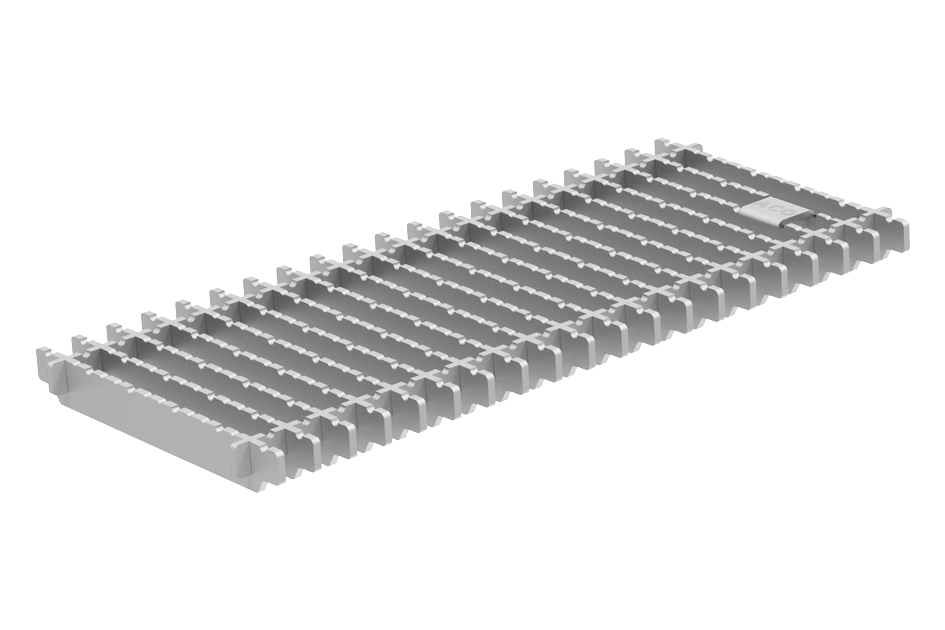

ACO Hygienický bezrámový rošt
Bezrámová konstrukce zamezuje ulpívání nečistot ve spáře mezi rámem roštu a okrajem žlabu.
- Pro třídy zatížení až C250
- Třída protiskluzu R11 dle DIN 51130
- Elektrolyticky leštěný povrch

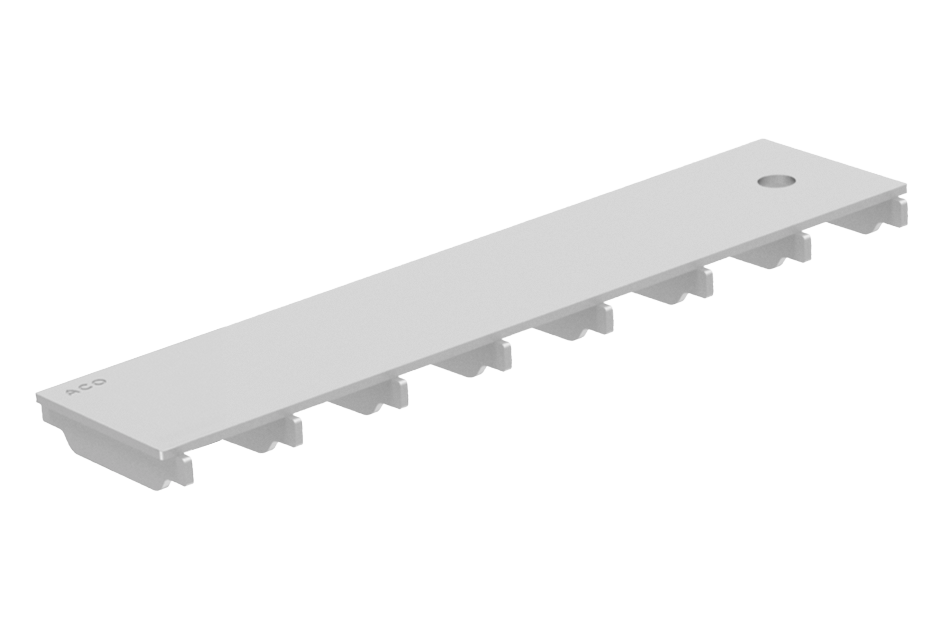

ACO Hygienický štěrbinový kryt
Štěrbinový kryt je zvláště vhodný do míst, kde se přes rošt často jezdí vozíky a manipulační technikou nebo kde je výhodné zabránit vniku hrubých nečistot do žlabu a předcházet tak jeho ucpání.
- Dostupný v třídách zatížení B125 nebo C250
- Třída protiskluzu R11 dle DIN 51130
- Mořený povrch, vrchní strana tryskaná
Rošty standardní
ACO Mřížkový rošt
Rošty jsou vyráběny z válcovaných profilů, díky tomu nejsou hrany příček ostré. Tím předcházíme možným zraněním při manipulaci, rovněž nedochází k rychlé degradaci obuvi.
- Dostupný v třídách zatížení A15 nebo C250
- Protiskluzné provedení s třídou protiskluzu R11 dle DIN 51130
- Hladké provedení s třídou protiskluzu R9 dle DIN 51130
- Elektrolyticky leštěný povrch

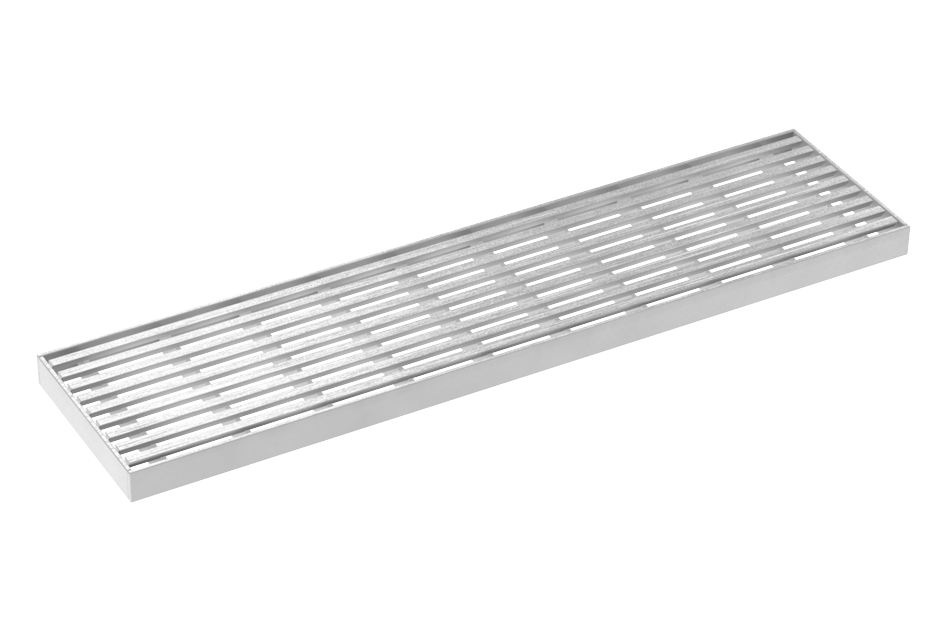

ACO Heelsafe rošt
Designový rošt s trojúhelníkovými podélnými pruty a šířkou štěrbiny 5 mm je vhodný pro bosé nohy i jehlové podpatky, ideální v komerčním prostředí.
- Pro třídy zatížení až B125
- Třída protiskluzu R10 dle DIN 51130
- Mořený a pasivovaný povrch, vrchní strana broušená

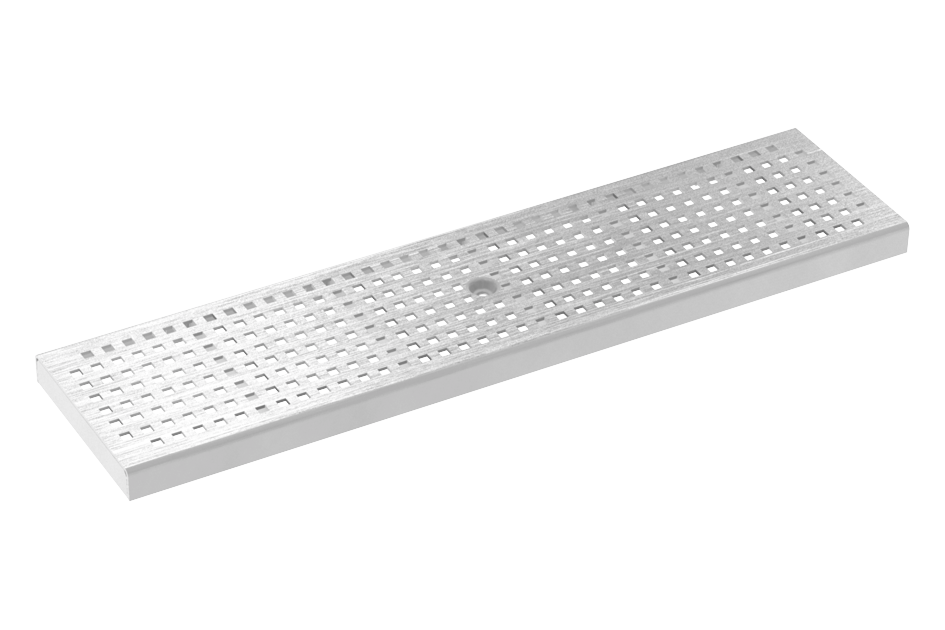

ACO Quadrato rošt
Perforovaný rošt se čtvercovými otvory 6 x 6 mm v hladkém provedení je ideální pro pocházení bosou nohou, je tak vhodný pro bazény, sprchy, aquaparky apod.
- Dostupný pro třídu zatížení A15
- Třída protiskluzu R9 dle DIN 51130
- Broušený povrch
- Bez otvoru pro aretační šroub
ACO Volcano rošt
Designový rošt s protiskluznou úpravou a vtokovou štěrbinou šířky 5 mm je vhodný i pro bosé nohy. Využití může být u stupních hal nebo míst s požadavkem na vysokou odolnost proti uklouznutí a kde se chodí na boso.
- Pro třídy zatížení A15
- Třída protiskluzu R11 dle DIN 51130
- Elektrolyticky leštěný povrch
Přehled prvků
Krycí rošty
Rošty s hygienickým designem
ACO Hygienický Weldelss rošt
Tento rošt je vyroben z jednoho kusu plechu a neobsahuje tak žádné sváry, to významně přispívá ke snadné sanitaci.
- Dostupný v třídách zatížení A15 nebo R50
- Třída protiskluzu R11 dle DIN 51130
- Mořený a pasivovaný povrch
ACO Hygienický bezrámový rošt
Bezrámová konstrukce zamezuje ulpívání nečistot ve spáře mezi rámem roštu a okrajem žlabu.
- Pro třídy zatížení až C250
- Třída protiskluzu R11 dle DIN 51130
- Elektrolyticky leštěný povrch
ACO Hygienický štěrbinový kryt
Štěrbinový kryt je zvláště vhodný do míst, kde se přes rošt často jezdí vozíky a manipulační technikou nebo kde je výhodné zabránit vniku hrubých nečistot do žlabu a předcházet tak jeho ucpání.
- Dostupný v třídách zatížení B125 nebo C250
- Třída protiskluzu R11 dle DIN 51130
- Mořený povrch, vrchní strana tryskaná
Rošty standardní
ACO Mřížkový rošt
Rošty jsou vyráběny z válcovaných profilů, díky tomu nejsou hrany příček ostré. Tím předcházíme možným zraněním při manipulaci, rovněž nedochází k rychlé degradaci obuvi.
- Dostupný pro třídu zatížení A15
- Protiskluzné provedení s třídou protiskluzu R11 dle DIN 51130
- Hladké provedení s třídou protiskluzu R9 dle DIN 51130
- Elektrolyticky leštěný povrch
Přehled prvků
Krycí rošty
Rošty s hygienickým designem

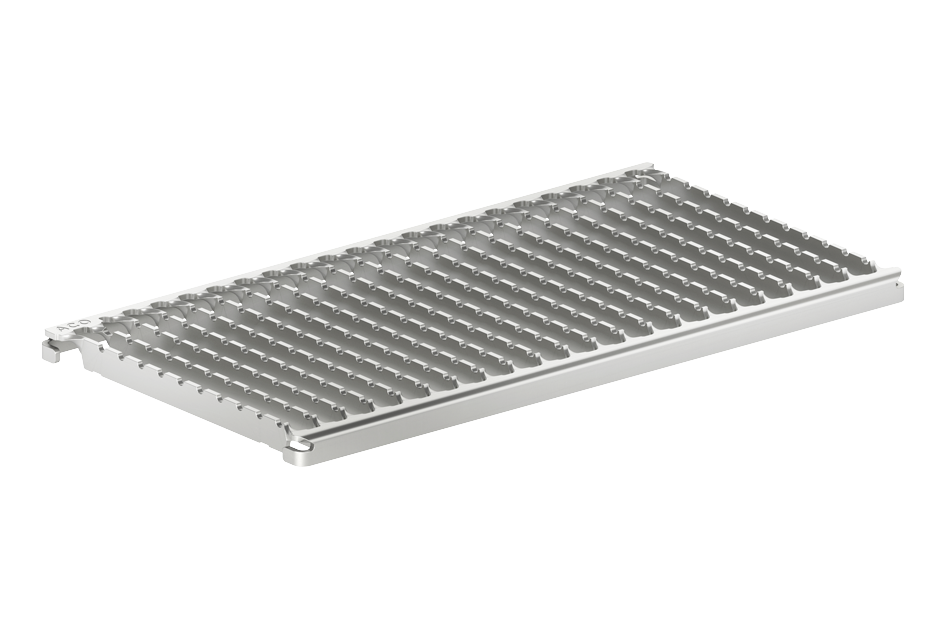

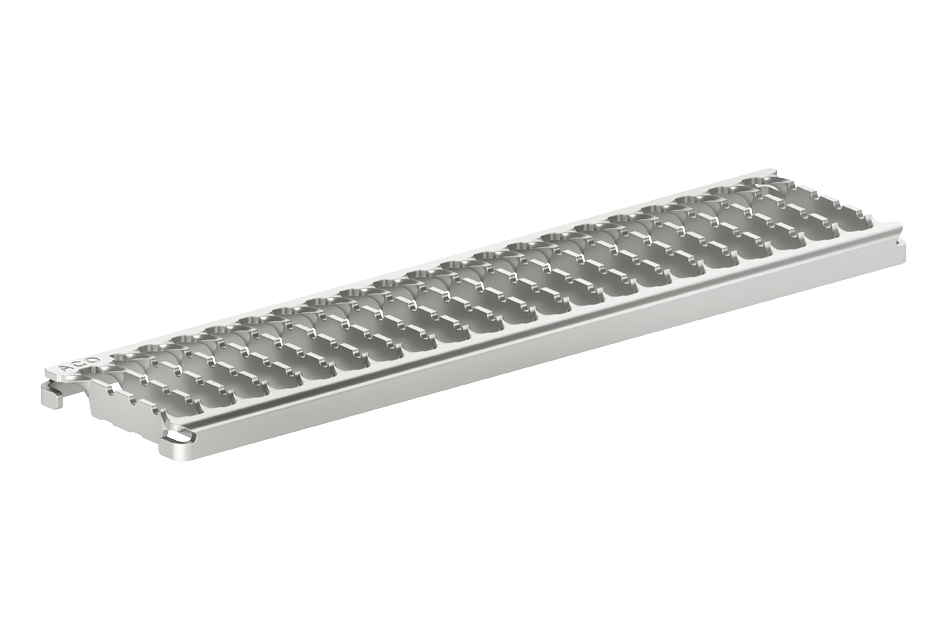

ACO Hygienický Weldelss rošt
Tento rošt je vyroben z jednoho kusu plechu a neobsahuje tak žádné sváry, to významně přispívá ke snadné sanitaci. Jedná se o pochozí alternativu příčkových roštů o vyšších třídách zatížení.
- Třída zátěže L15 dle ČSN EN 1253
- Třída protiskluznosti R11 dle DIN 51130
- Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44
- Mořený a pasivovaný povrch

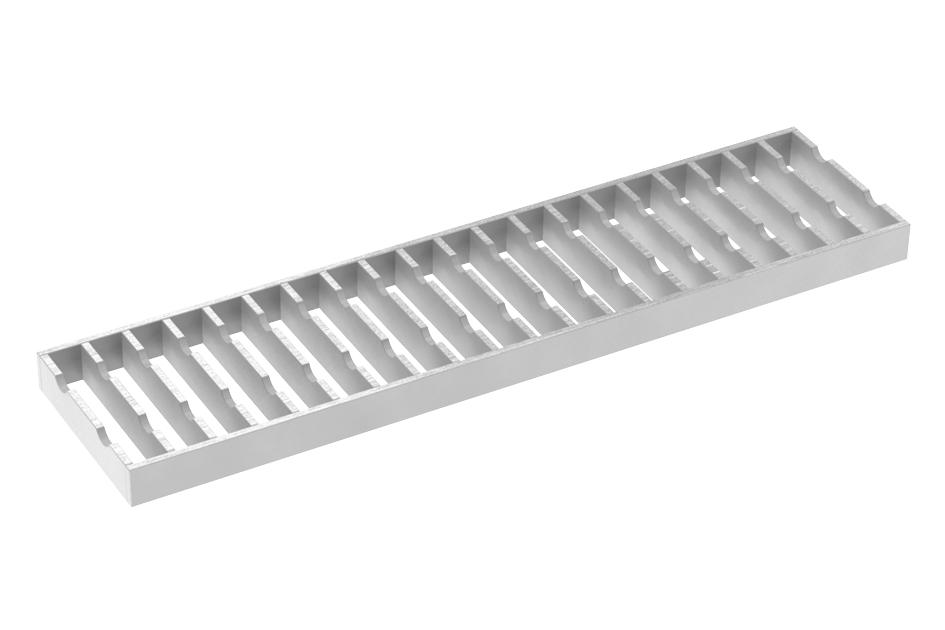

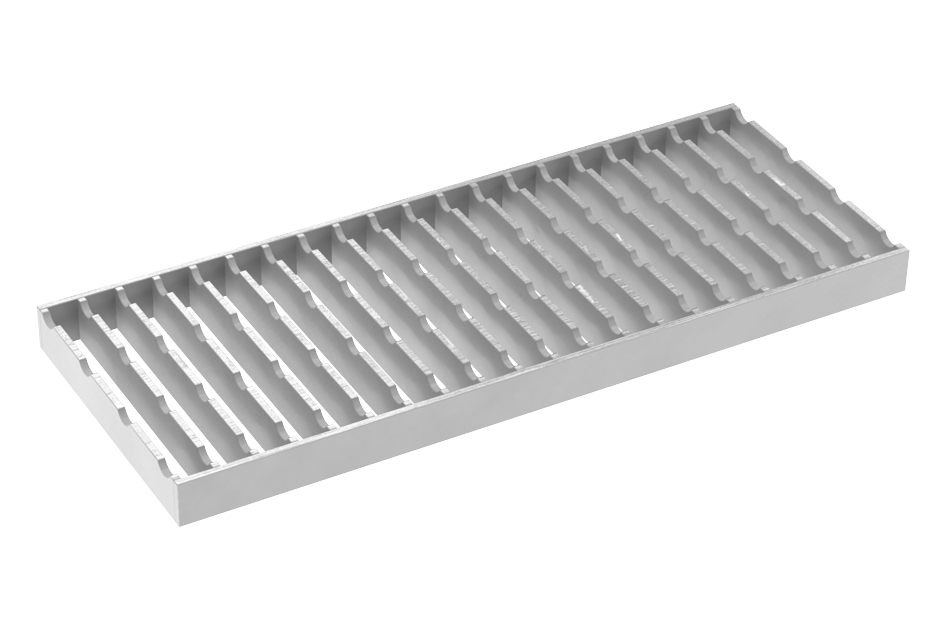

ACO Hygienický příčkový rošt
Jednotlivé příčky jsou s rámem plně svařeny, absence jakýchkoliv spár usnadňuje vyčištění roštu.
- Třída zátěže R50, M125 a N250 dle ČSN EN 1253
- Třída protiskluznosti R11 dle DIN 51130
- Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44
- Elektrolyticky leštěný povrch

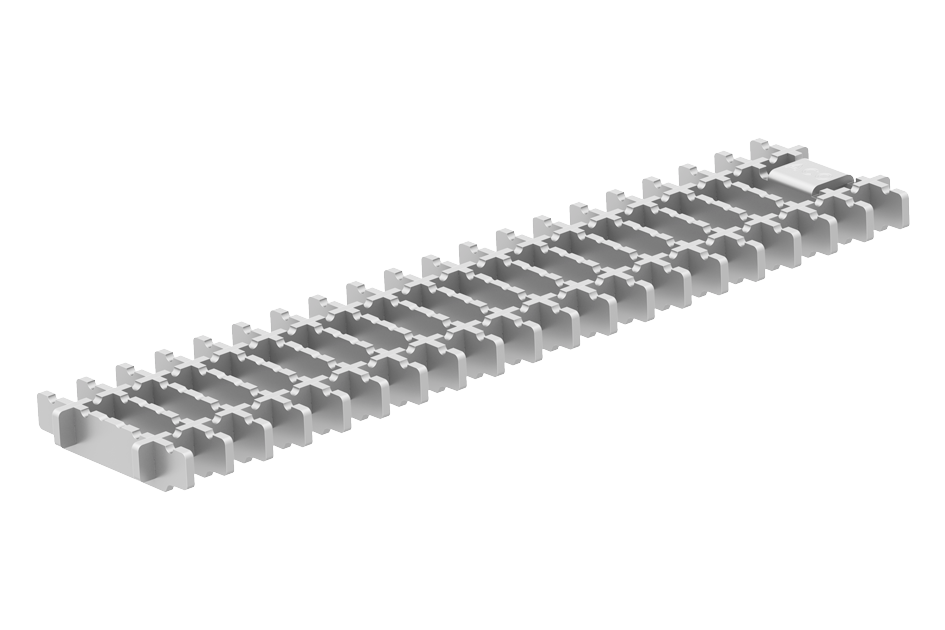

ACO Hygienický bezrámový rošt
Bezrámová konstrukce zamezuje ulpívání nečistot ve spáře mezi rámem roštu a okrajem žlabu.
- Třída zátěže R50 nebo M125 dle ČSN EN 1253
- Třída protiskluznosti R11 dle DIN 51130
- Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44
- Elektrolyticky leštěný povrch

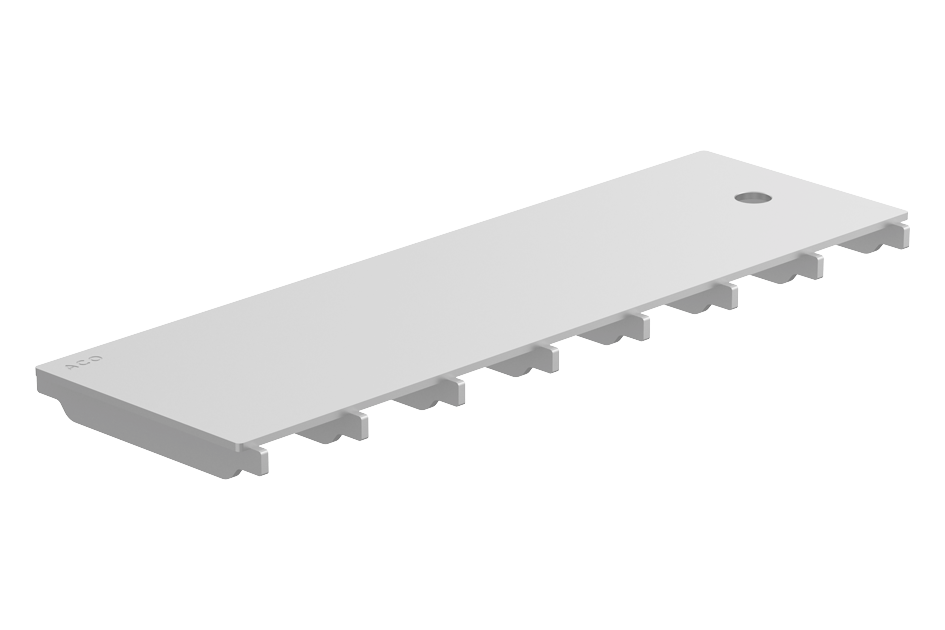

ACO Hygienický štěrbinový kryt
Štěrbinový kryt je zvláště vhodný do míst, kde se přes rošt často jezdí vozíky a manipulační technikou nebo kde je výhodné zabránit vniku hrubých nečistot do žlabu a předcházet tak jeho ucpání.
- Třída zátěže R50, M125 a N250 dle ČSN EN 1253
- Třída protiskluznosti R11 dle DIN 51130
- Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44
- Šířka vtokové štěrbiny 8 mm
- Mořený a pasivovaný povrch, vrchní strana tryskaná
Rošty standardní

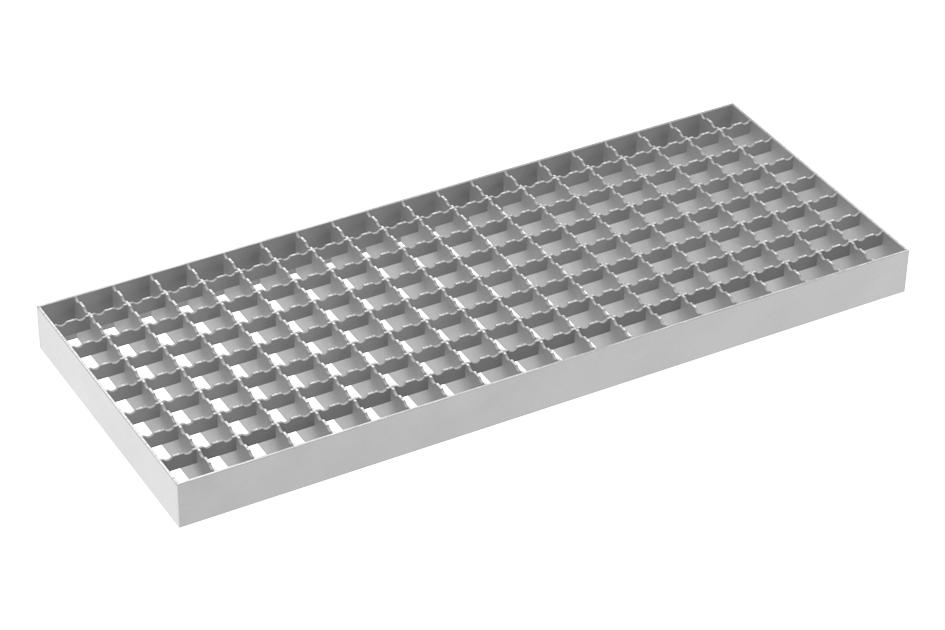

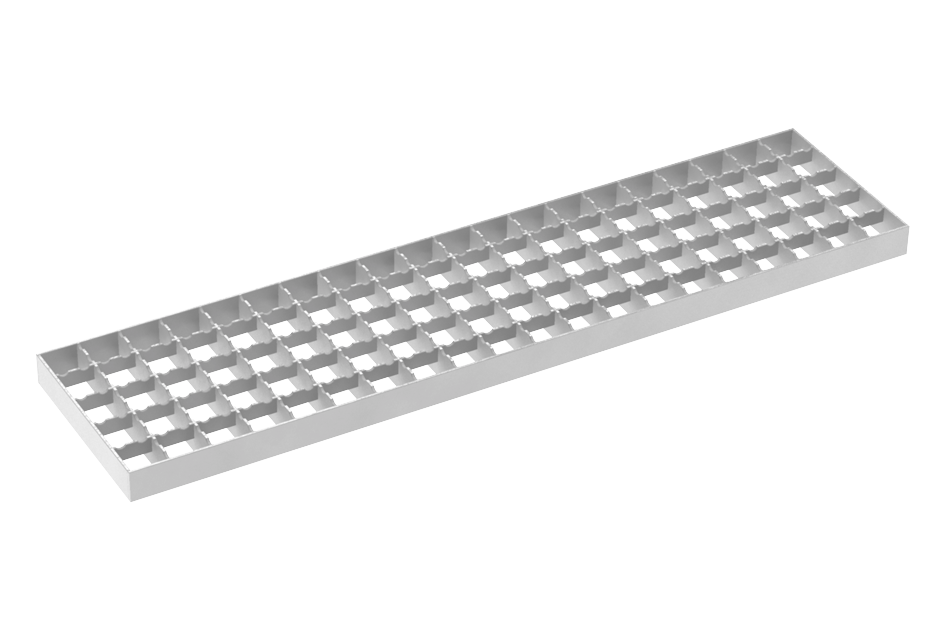

ACO Mřížkový rošt
Rošty jsou vyráběny z válcovaných profilů, díky tomu nejsou hrany příček ostré, jako tomu bývá u roštů jiných výrobců. Tím předcházíme možným zraněním při manipulaci, rovněž nedochází k rychlé degradaci obuvi.
- Třída zátěže L15 dle ČSN EN 1253
- Třída protiskluznosti R11 dle DIN 51130
- Velikost oka 25 x 25 mm
- Elektrolyticky leštěný povrch

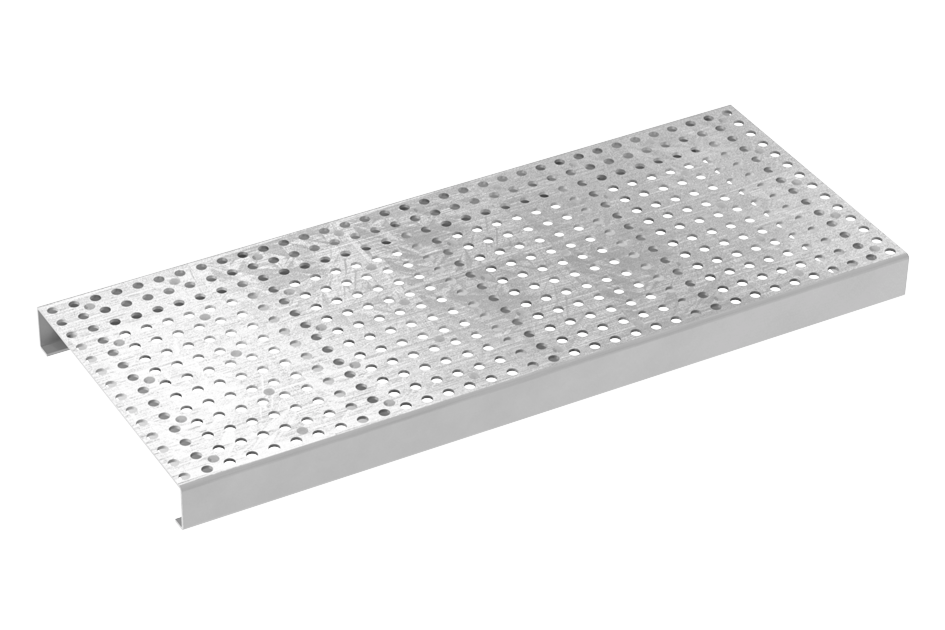

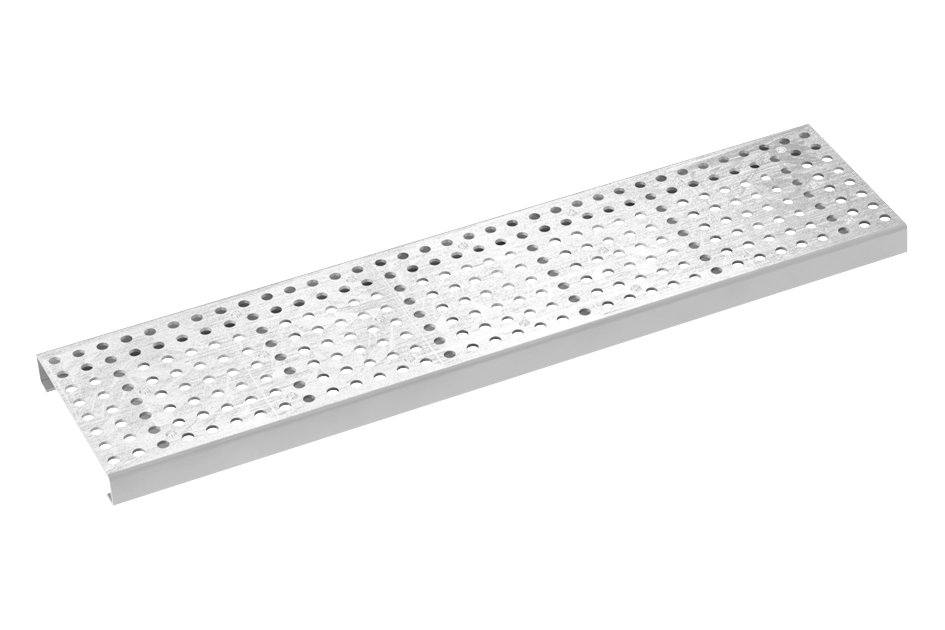

ACO Děrovaný rošt
Perforované rošty jsou vhodné do provozů, kde je vhodné separovat jemnější nečistoty ještě před vnikem do žlabu, např. při zpracování ryb. Lze je také použít pro prostory, kde se chodí bosou nohou. Pro tyto účely lze na zakázku zhotovit rošty s třídou protiskluzu C (dle DIN 51097).
- Třída zátěže L15, R50 nebo M125 dle ČSN EN 1253
- Třída protiskluznosti R9 dle DIN 51130
- Velikost otvoru 6,6 mm
- Broušený povrch
