Štěrbinové žlaby ACO Moudlar z nerezové oceli

Výhody produktu

Plně v souladu s normou ČSN EN 1253
Plně odzkoušeno acertifikováno podle normy ČSN EN 1433 (s označením CE)
Flexibilní konstrukce linií díky stavebnicovému systému žlabů
Žlab s profilem dna ve tvaru "V" pro zvýšení účinnosti odtoku při nízkých průtocích a pro zlepšení samočisticích vlastností
Hrany žlabů standardně vyztuženy pryžovým profilem
Zcela pasivováno pro zvýšení korozní odolnosti
Bezpečné a vodotěsné spojení každého prvku díky přírubovému spoji s pryžovým těsněním

Modulární štěrbinové žlaby ACO jsou variabilní stavebnicové systémy nerezových žlabů sestávající se z typizovaných prvků vyráběných v několika typových segmentech, které je možné spojovat do nejrůznějších sestav.

Najdou využití všude tam, kde je kladen důraz na subtilní a nenápadné řešení odvodnění, jako jsou například bazény a wellness zařízení. Jsou vhodné pro použití jako dělící bariéra mezi mokrou a suchou částí objektu.

Velmi oblíbené jsou v maso zpracovatelských závodech, ačkoliv v některých částech výroby jsou jistě vhodnější žlaby krabicové. Zejména pro tyto provozy doporučujeme hygienické provedení Modularu 20, které se oproti standardní verzi snadno čistí a reviduje.

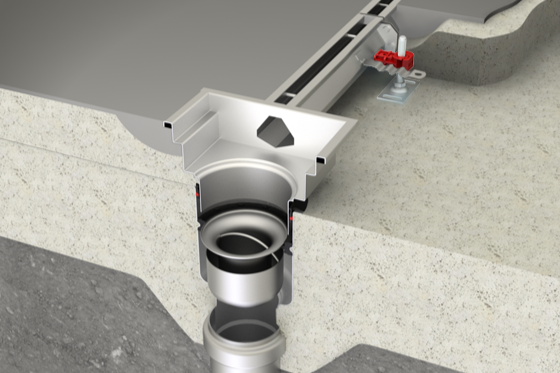

Podlaha bez hydroizolace

nášlapná vrstva cemento-pryskyřičný povrch

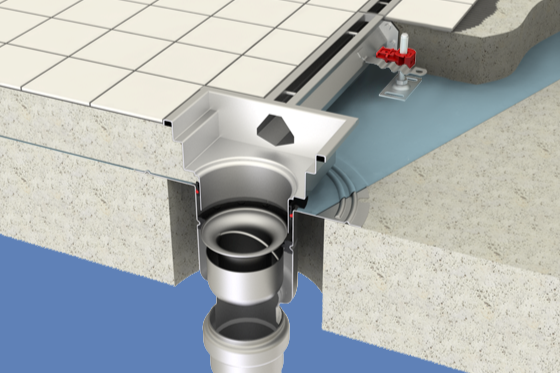

Podlaha včetně hydroizolace

Nášlapná vrstva z keramické dlažby

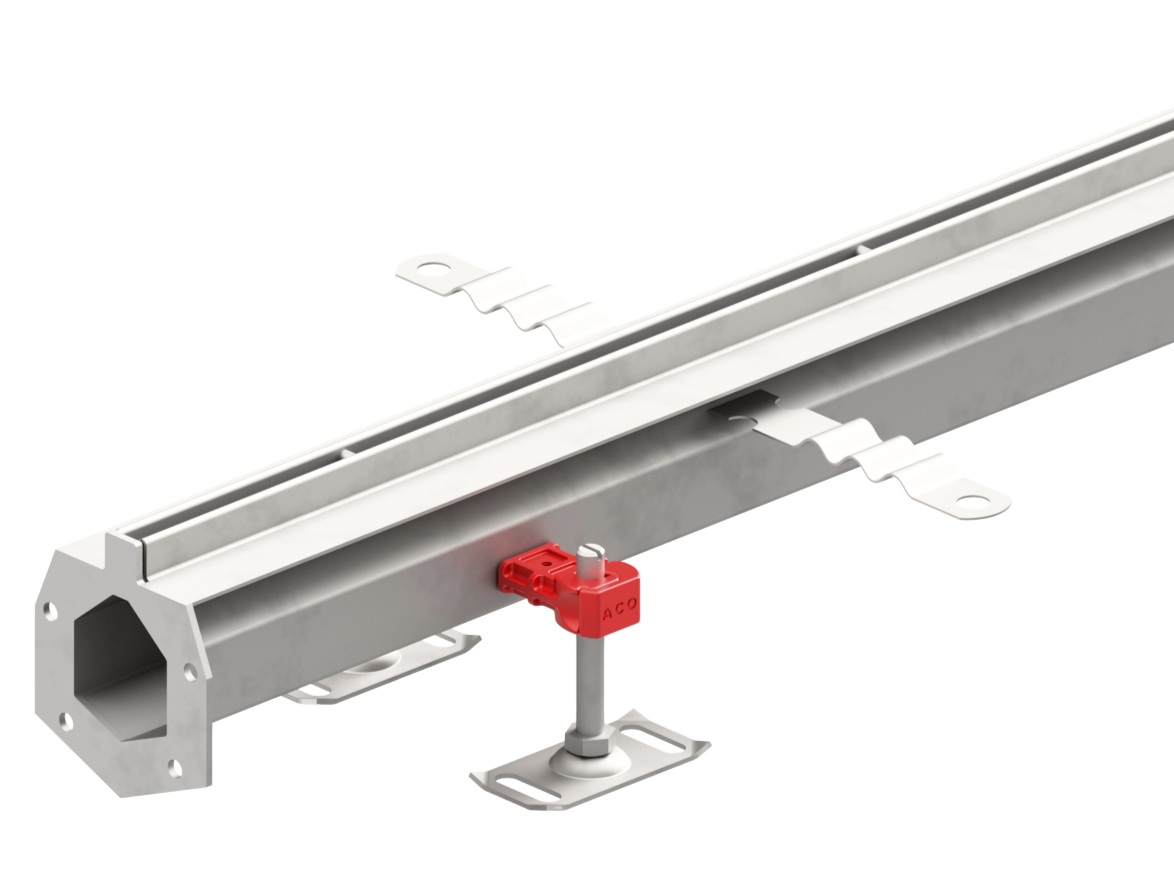

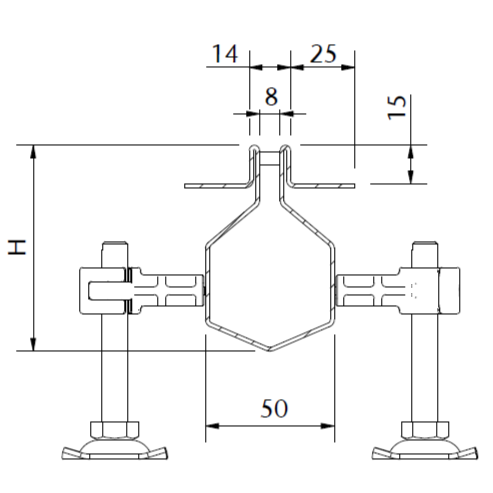

ACO Modular 8 je štěrbinový žlab s šířkou vtokové štěrbiny 8 mm, vyráběný z nerezové oceli třídy 1.4301 nebo 1.4404. Jedná se o materiál, který zaručuje maximální odolnost a snadnou údržbu. Všechny prvky jsou podrobeny ochrannému procesu pasivace, který zaručuje ještě vyšší odolnost proti korozi.

Štěrbinové odvodnění je velmi diskrétní, elegantní a úsporné; je k dispozici s vnitřním spádem dna nebo bez něj, aby vyhovovalo různým typům podlahových konstrukcí. Šířka štěrbiny pouhých 8 nebrání pohybu chodců a splňuje požadavky pro chůzi naboso. Průběžná štěrbina umožňuje přístup pro čištění po celé délce kanálu.

Bezpečné pro bosé nohy a jehlové podpatky
Úzká hrana žlabu = elegantní vzhled
Prodloužený okraj (příruba) pro tekuté hydroizolační hmoty

Primární oblast použití:

Bazény, wellness, aquaparky
Dlážděné terasy, balkony

Třída protiskluznosti R9 dle DIN 51130
Povrch: Broušený, hladký, vhodný pro bosé nohy

Třída protiskluznosti R10 dle DIN 51130
Povrch: Broušený, hladký, vhodný pro bosé nohy

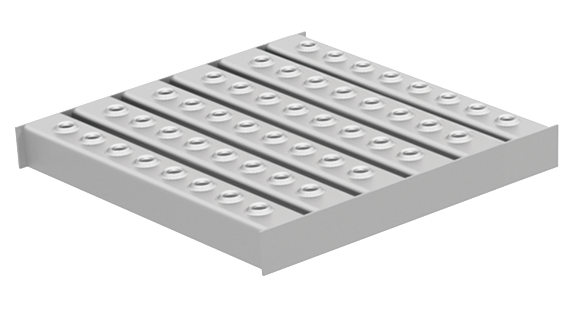

Třída protiskluznosti R11 dle DIN 51130
Povrch: Elektrolyticky leštěný, protiskluzný, vhodný pro bosé nohy

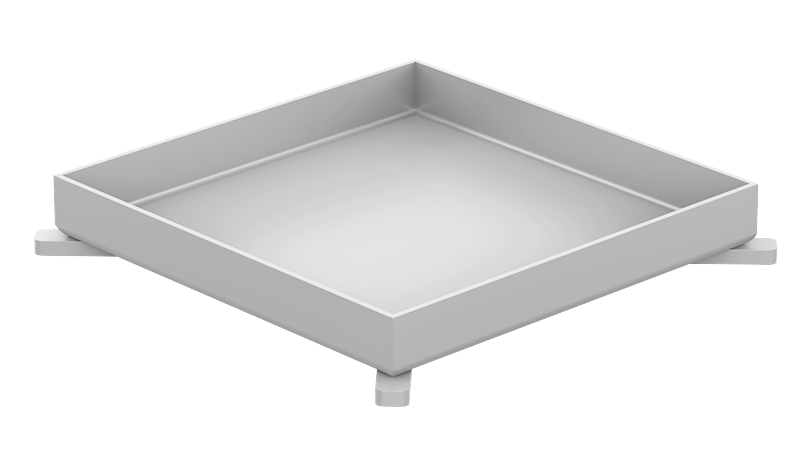

Pro volitelnou výplň
Třída protiskluznosti dle zvolené dlažby
Povrch: Mořený a pasivovaný, hladký, vhodný pro bosé nohy

Modular 8, rovný díl — Rovný díl se spádem nebo bez, délka 500, 1000, 2000 nebo 3000 mm

Modular 8, rohový díl — Rohový díl 500 x 500 mm

Modular 8, čelní stěna — Čelní stěna plná

Modular 8, čelní stěna s odtokem — Čelní stěna s odtokem D50mm

Modular 8, odtokový díl svislý — Odtokový díl středový svislý D110mm

Modular 8, odtokový díl boční — Odtokový díl středový boční D50mm

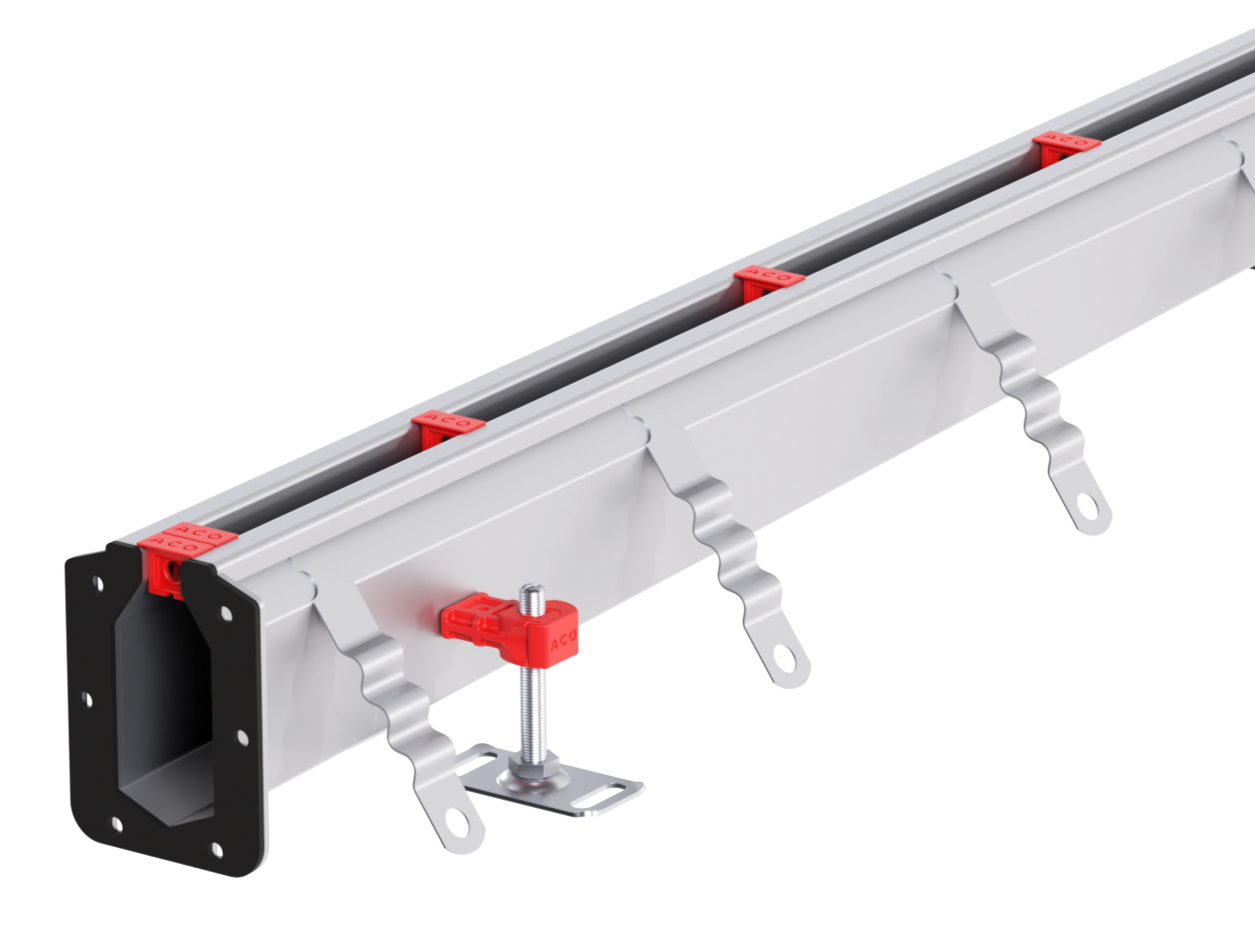

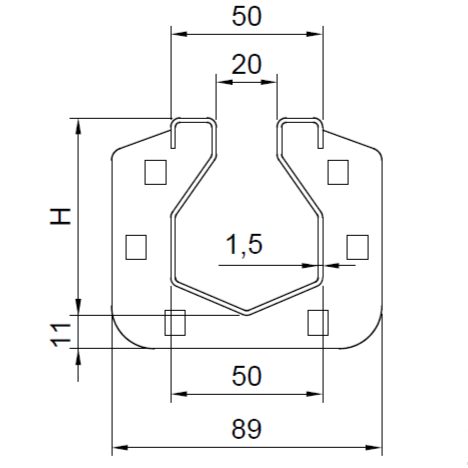

Systém Modular 20 v hygienickém provedení má upravenou geometrii profilu tak, že je vidět na všechny vnitřní plochy. Podle pravidla: “Jedině to, co je vidět, může být skutečně udržováno čisté.” významně zvyšuje výsledky sanitace.

Další významnou změnou oproti běžným štěrbinovým žlabům je odstranění pevně přivařených rozpěrných kolíčků ve štěrbině. To přináší jedinečnou příležitost pro mechanické čištění žlabu kartáčem, což jinak není možné.

Žlab je opatřen vnějšími výztužnými žebry pro zajištění celkové pevnosti žlabu a pro účely instalace jsou uvnitř štěrbiny osazeny plastové rozpěrky, které působí proti sevření žlabu při betonáži. Tyto rozpěrky se po vytvrdnutí betonu odstraní.

Jeho primární využití je v potravinářském průmyslu.

I přes výztužná žebra je nutné počítat se sníženou nosností systému oproti standardnímu systému Modular 20, a sice do třídy zatížení R50, která je však pro většinu běžných provozů dostatečná.

Bez pevných rozpěrek = snadné mechanické čištění
Upravená geometrie profilu = možná vizuální kontrola
Třída zatížení do R 50

Primární oblast použití:

Hygienicky rizikové výrobní prostory v potravinářském průmyslu, např. v masném průmyslu, vinařstvích, apod.

Plně revidovatelný a mechanicky čistitelný profil žlabu bez vnitřních rozpěrek (kolíčků)
Bezpečné a vodotěsné spojení každého prvku díky přírubovému spoji s pryžovým těsněním
Inovovaný způsob spojování dílců s časovou úsporou montáže cca 30%
Hrany žlabů standardně vyztuženy pryžovým profilem
Výškově stavitelné nohy s možností ukotvení do podkladu
Dno žlabu ve tvaru písmene „V“ zajišťuje snadné čištění a samočištění
Zcela v souladu s normou ČSN EN 1253
Systém vhodný pro třídu zatížení do R50 (dle ČSN EN 1253)
Z nerezové oceli, materiál 1.4301 (AISI 304) nebo 1.4404 (AISI 316)
Plná pasivace pro zvýšení korozní odolnosti
Odtokové díly lze kombinovat s teleskopickými vpustmi ACO

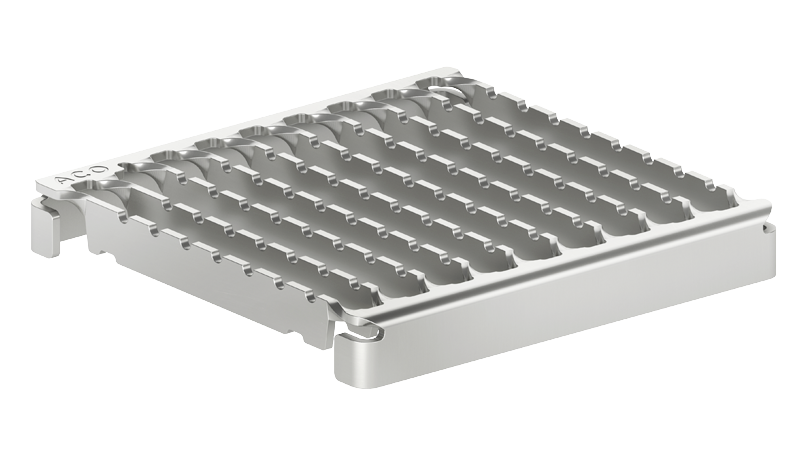

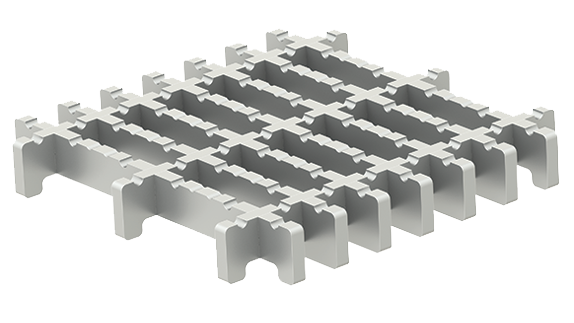

Tento rošt je vyroben z jednoho kusu plechu a neobsahuje tak žádné sváry, to významně přispívá ke snadné sanitaci.

Třída zatížení L15
Třída protiskluzu R11 dle DIN 51130
Mořený a pasivovaný povrch
Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

Bezrámová konstrukce zamezuje ulpívání nečistot ve spáře mezi rámem roštu a okrajem žlabu.

Třída zatížení R50
Třída protiskluzu R11 dle DIN 51130
Elektrolyticky leštěný povrch
Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

Jednotlivé příčky jsou s rámem plně svařeny, absence jakýchkoliv spár usnadňuje vyčištění roštu.

Třída zatížení R50
Třída protiskluzu R11 dle DIN 51130
Elektrolitycky leštěný povrch
Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

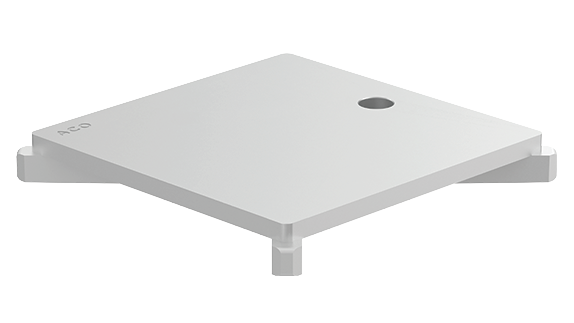

Štěrbinový kryt je zvláště vhodný do míst, kde se přes rošt často jezdí vozíky a manipulační technikou nebo kde je výhodné zabránit vniku hrubých nečistot do žlabu a předcházet tak jeho ucpání.

Třída zatížení R50
Třída protiskluzu R11 dle DIN 51130
Mořený povrch, vrchní strana tryskaná
Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

Hygienický Modular 20, rovný díl — Rovný díl se spádem nebo bez, délka 500, 1000, 2000 nebo 3000 mm

Hygienický Modular 20, rohový díl — Rohový díl 500 x 500 mm

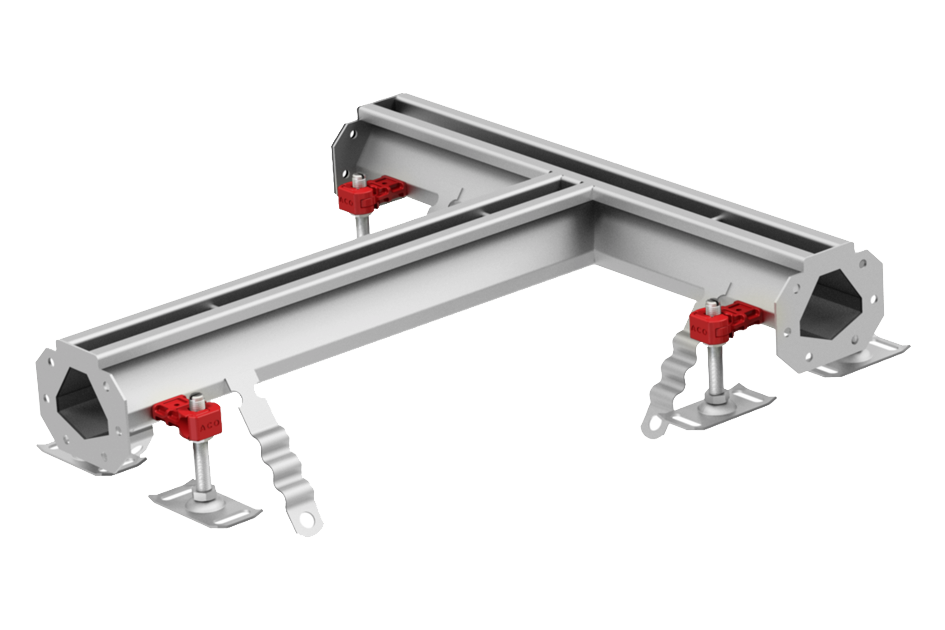

Hygienický Modular 20, T-díl — Odbočka, T-díl 500 x 500 mm

Hygienický Modular 20, čelo — Čelní stěna plná

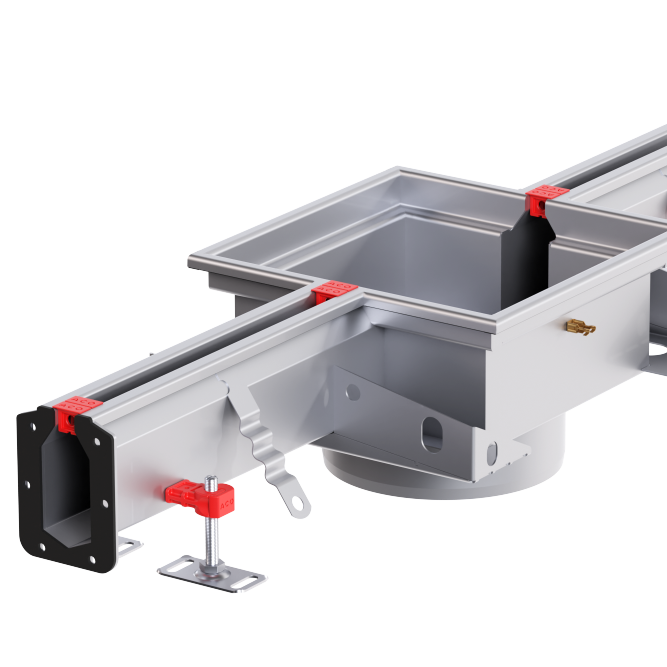

Hygienický Modular 20, odtokový díl středový — Odtokový díl středový svislý pro ACO vpusti

Hygienický Modular 20, odtokový díl koncový — Odtokový díl koncový pro ACO vpusti

Hygienický Modular 20, odtokový díl rohový — Odtokový díl rohový pro ACO vpusti

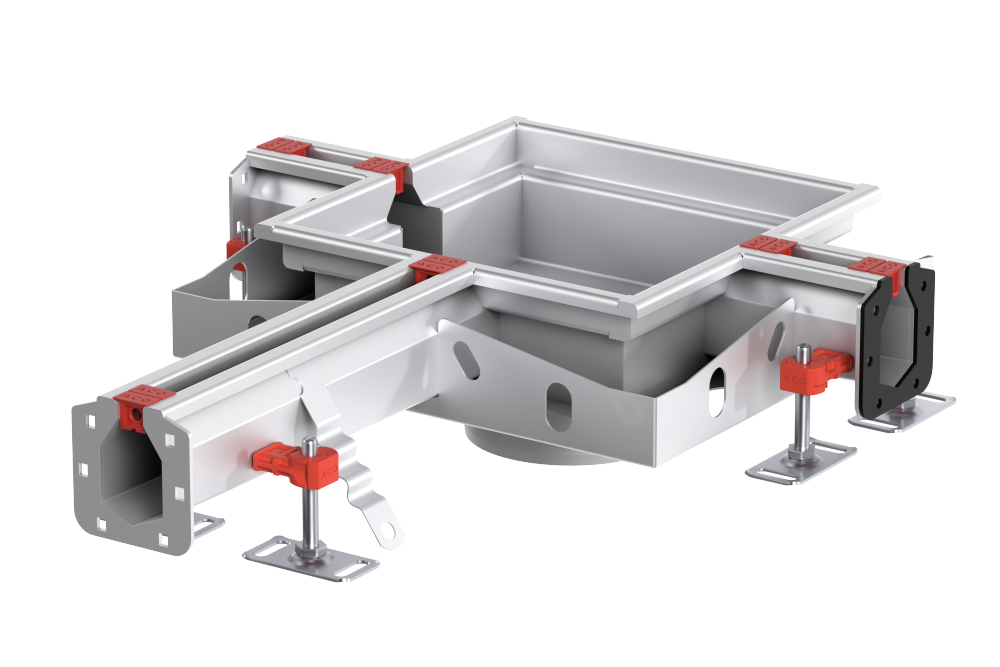

Hygienický Modular 20, odtokový T-díl — Odtokový T-díl (odbočný) pro ACO vpusti

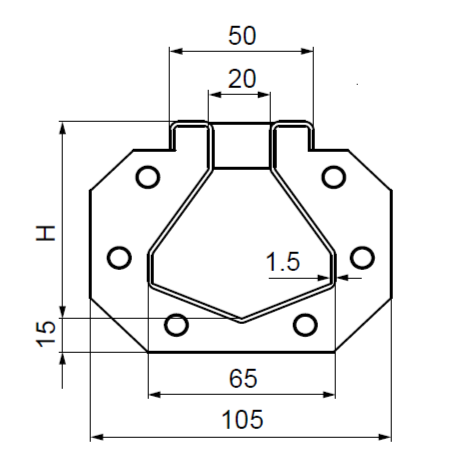

Systém Modular 20 je klasické provedení štěrbinového žlabu, kde jsou z důvodu poskytnutí vysoké pevnosti a stability žlabu ve vtokové štěrbině pevně navařeny výztužné rozpěrné kolíčky. To poskytuje vysokou pevnost systému až do třídy C250/N250.

Jeho primární využití je především v průmyslových aplikacích, kde nejsou kladeny vysoké požadavky na hygienu prostředí. Díky vysoké nosnosti systému je vhodný rovněž do skladových prostor.

Včetně pevných rozpěrek = horší možnosti čištění
Standardní geometrie profilu = minimální vizuální kontrola (slepé úhly)
Třída zatížení do N 250

Primární oblast použití:

Všechny průmyslové aplikace, kde je vyžadována vyšší nosnost a/nebo nejsou kladeny vysoké požadavky na hygienu prostředí

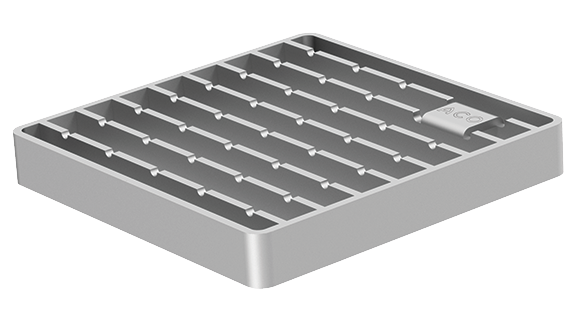

Tento rošt je vyroben z jednoho kusu plechu a neobsahuje tak žádné sváry, to významně přispívá ke snadné sanitaci.

Třída zatížení L15
Třída protiskluzu R11 dle DIN 51130
Mořený a pasivovaný povrch
Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

Bezrámová konstrukce zamezuje ulpívání nečistot ve spáře mezi rámem roštu a okrajem žlabu.

Třída zatížení R50 nebo M125
Třída protiskluzu R11 dle DIN 51130
Elektrolyticky leštěný povrch
Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

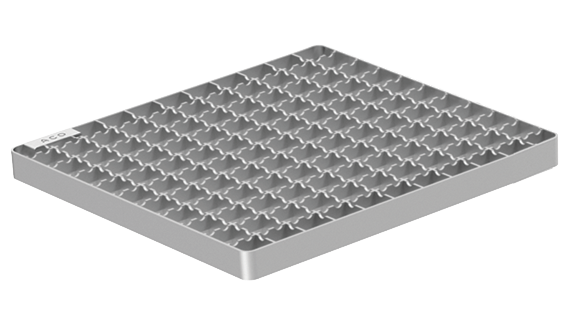

Jednotlivé příčky jsou s rámem plně svařeny, absence jakýchkoliv spár usnadňuje vyčištění roštu.

Třída zatížení R50, M125 nebo N250
Třída protiskluzu R11 dle DIN 51130
Elektrolyticky leštěný povrch
Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44

Třída zatížení R50 nebo M125
Třída protiskluzu R11 dle DIN 51130
Mořený povrch, vrchní strana tryskaná
Hygienický design dle EN 1672, EN ISO 14159 a EHEDG dokumentu číslo 8, 13 a 44
Šířka vtokové štěrbiny 10 mm

Rošty jsou vyráběny z válcovaných profilů, díky tomu nejsou hrany příček ostré. Tím předcházíme možným zraněním při manipulaci, rovněž nedochází k rychlé degradaci obuvi.

Třída zatížení L15
Třída protiskluznosti R11 dle DIN 51130
Povrch: Elektrolyticky leštěný

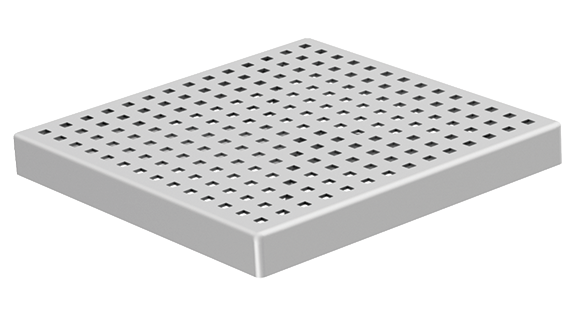

Perforovaný rošt se čtvercovými otvory 6 x 6 mm v hladkém provedení je ideální pro pocházení bosou nohou, je tak vhodný pro bazény, sprchy, aquaparky apod.

Třída zatížení L15
Třída protiskluznosti R9 dle DIN 51130
Povrch: Broušený, hladký, vhodný pro bosé nohy

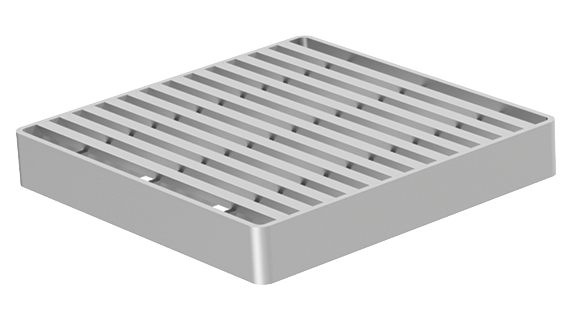

Designový rošt s trojúhelníkovými podélnými pruty a šířkou štěrbiny 5 mm je vhodný pro bosé nohy i jehlové podpatky, ideální v komerčním prostředí.

Třída zatížení L15
Třída protiskluznosti R10 dle DIN 51130
Povrch: Broušený, hladký, vhodný pro bosé nohy

Designový rošt s protiskluznou úpravou a vtokovou štěrbinou šířky 5 mm je vhodný i pro bosé nohy. Využití může být u stupních hal nebo míst s požadavkem na vysokou odolnost proti uklouznutí a kde se chodí na boso.

Třída zatížení L15
Třída protiskluznosti R11 dle DIN 51130
Povrch: Elektrolyticky leštěný, protiskluzný, vhodný pro bosé nohy

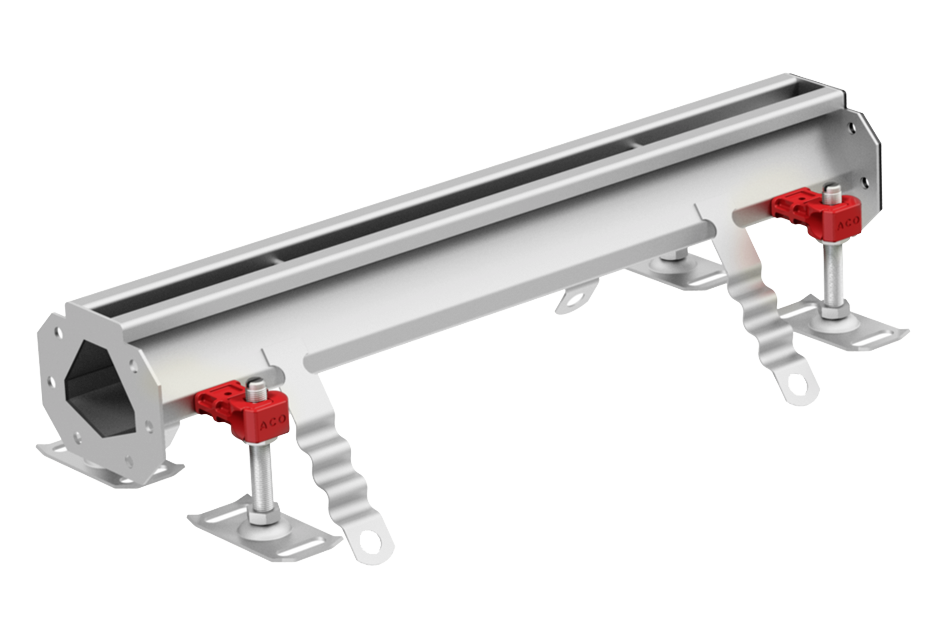

Modular 20, rovný díl — Rovný díl se spádem nebo bez, délka 500, 1000, 2000, 3000 nebo 6000 mm

Modular 20, rohový díl — Rohový díl 500 x 500 mm

Modular 20, T-díl — Odbočka, T-díl 500 x 500 mm

Modular 20, odtokový díl středový — Odtokový díl středový pro ACO vpusti nebo potrubí DN 100

Modular 20, odtokový díl koncový — Odtokový díl koncový pro ACO vpusti nebo potrubí DN 100

Modular 20, čelo s odtokem — Čelní stěna s odtokem D50mm

ACO Odvodnění budov Ceník

Link

Katalog ACO štěrbinové žlaby Modular	pdf
Katalog ACO Wellness - odvodnění pro bazény, aquaparky a wellness zařízení	pdf

ACO Žlaby a roštové nástavce (v kombinaci s teleskopickou vpustí)	pdf
ACO Hygienické vpusti teleskopicky nastavitelné (spodní díly)	pdf
Čistící manuál pro nerezové odvodnění	pdf

Technické výkresy štěrbinových žlabů Modular 8	Link e-Service
Technické výkresy štěrbinových žlabů Modular 20	Link e-Service

Prohlášení o vlastnostech pro ACO štěrbinové žlaby (dle EN 1433)
