Překvapivě jednoduchý...
Inovativní provedení sprchového žlabu ACO ShoweDrain S+ sestává ze dvou částí - odtokové vpusti s továrně připojeným izolačním límcem a sprchového profilu z leštěné nerezové oceli. Profil žlabu v sobě snoubí vzhled liniového žlabu a praktičnost bodové vpusti. Hodí se nejen ke všem běžným formátům dlažeb, ale také ke kamenným obkladům do tloušťky 35mm.

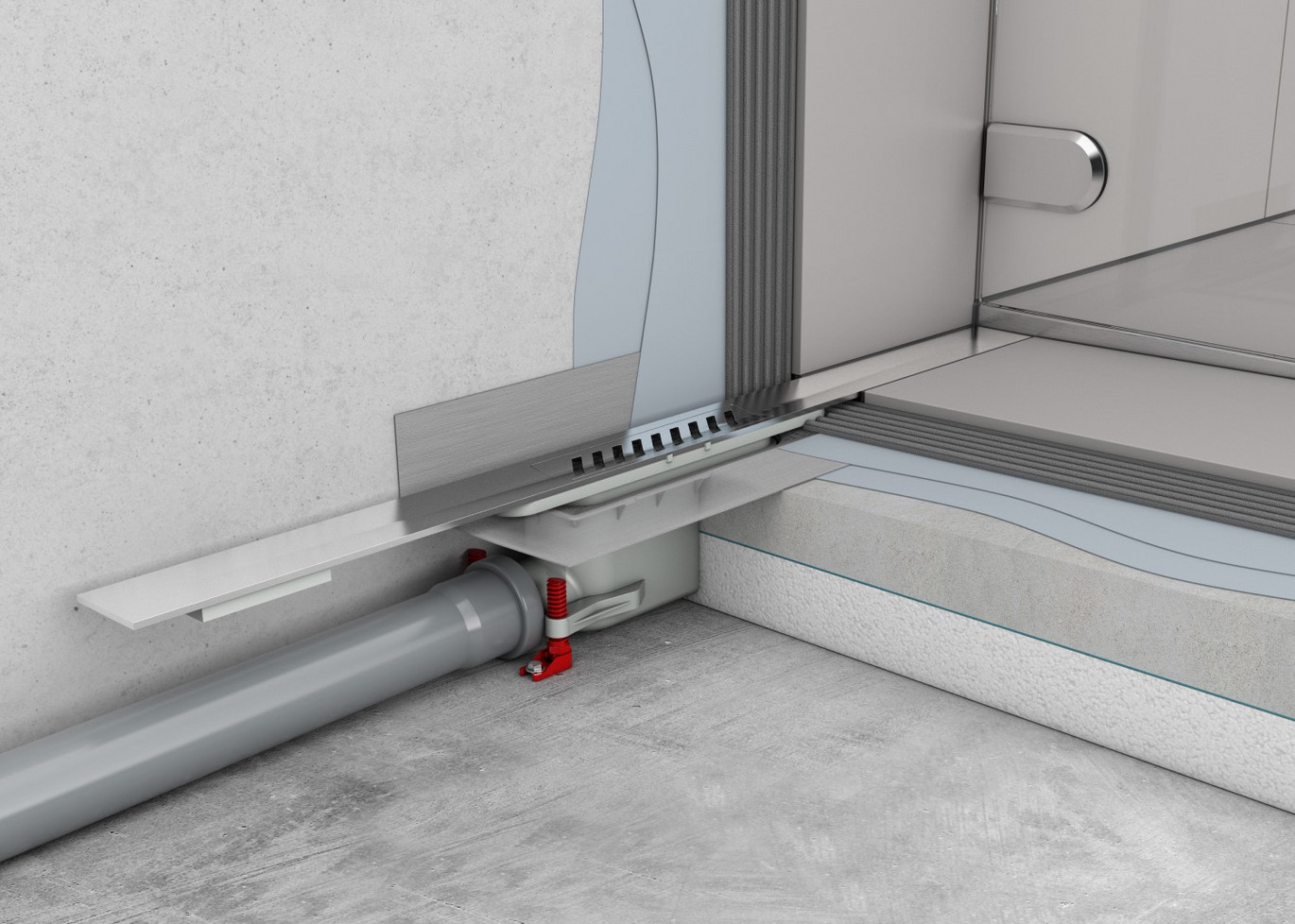

Chytrá instalace

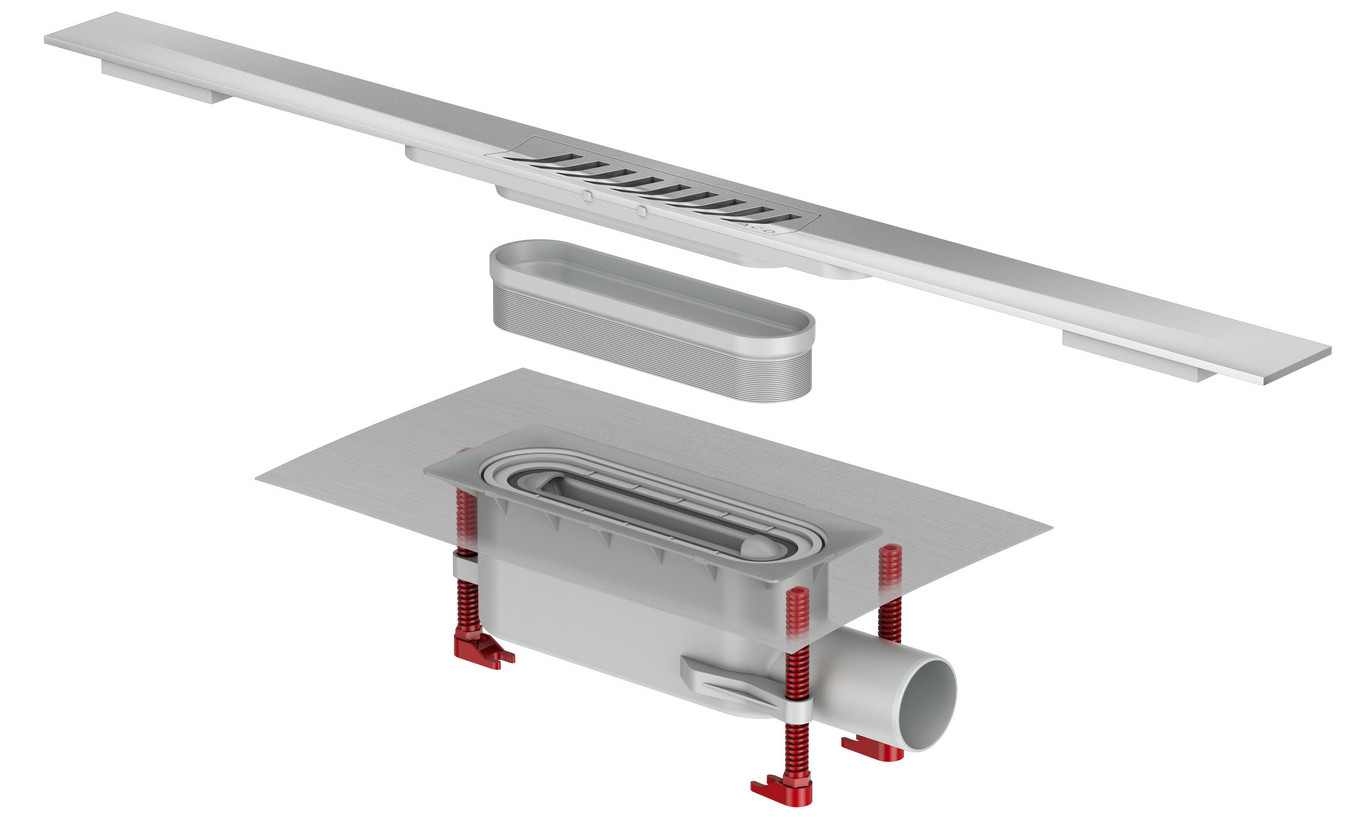

- Dvoudílné řešení s možností mírného vyosení nebo pootočení sprchového profilu vůči zabudované vpusti
- Chytré řešení krytu vpusti, který slouží nejen jako ochrana proti znečištění/poškození stavebním materiálem, ale také jako instalační přípravek

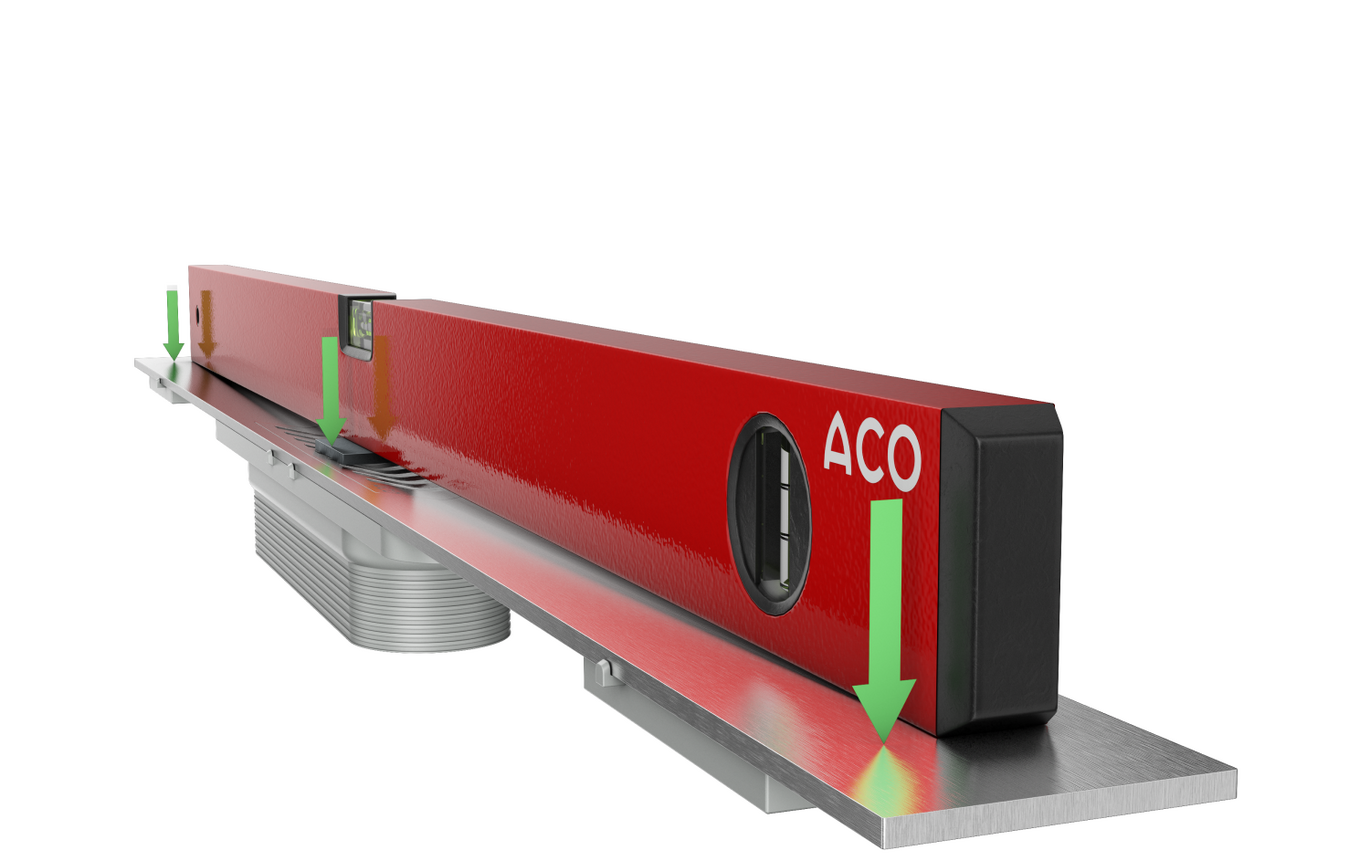

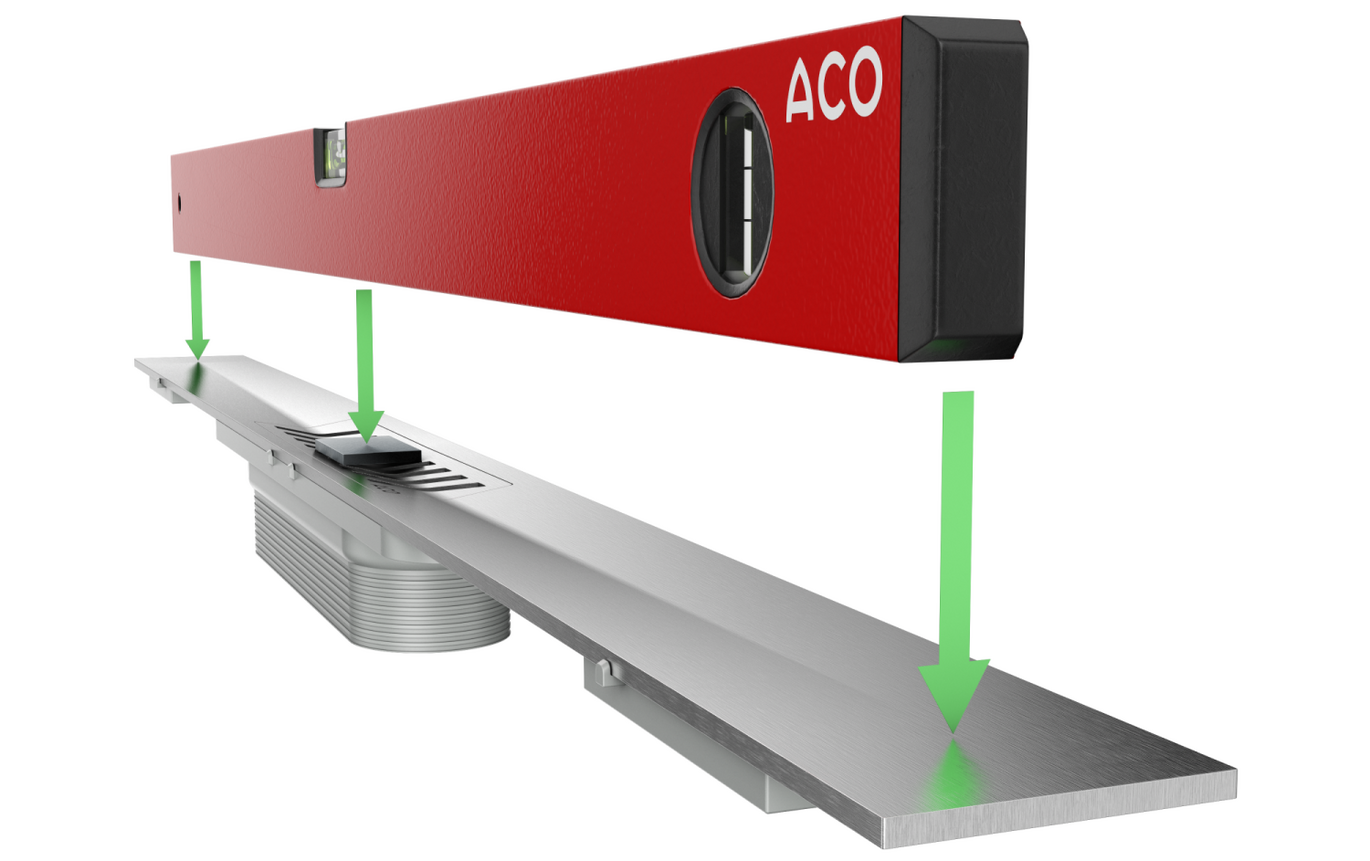

- ACO Pad pro bezproblémové přiložení vodováhy a uložení do roviny
- Z výroby nalepená ochranná fólie profilu žlabu proti poškození během instalace
- Délkově přizpůsobitelný sprchový profil zkrácením až o 80mm (maximálně 40mm z každé strany)
- Přímá instalace profilu do dlažby o celkové tloušťce souvrství 15mm
- Možnost instalace s keramickou nebo kamennou dlažbou do tloušťky až 35 mm (vyrovnávací prvek součástí dodávky)

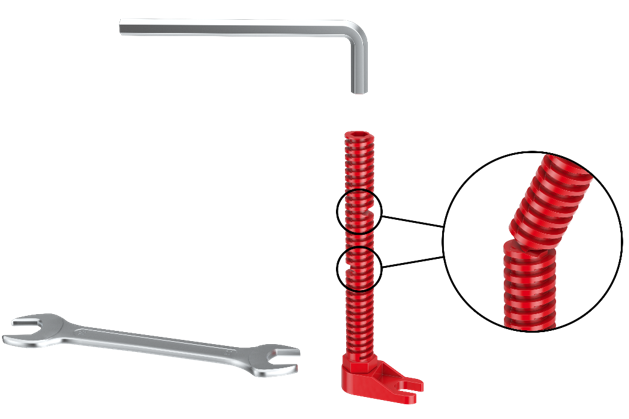

- Výškově stavitelné instalační nohy s možností jejich zkrácení zalomením dle instalační výšky součástí dodávky
- Snadné vyrovnání pomocí imbusového nebo nástrčkového klíče

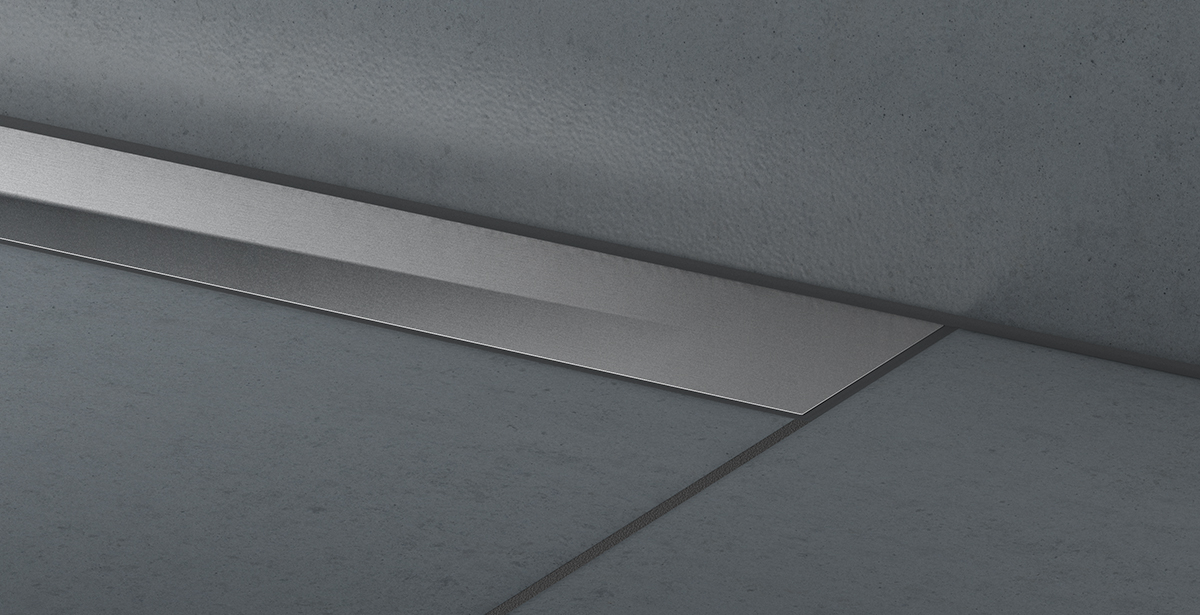

Čistý a elegantní vzhled
- Sprchový profil s podélným spádem k odtokovému roštu
- Vyrobeno z plného profilu z nerezové oceli o tloušťce 4 mm
- Z jednoho kusu oceli bez jakýchkoliv spojů
- Elektrolitycky leštěný povrch
- Precizně zpracovaný vtokový rošt nenarušuje jednolitý vzhled profilu
- Rovný obvod sprchového profilu pro bezproblémové napojení k dlažbě
Snadné čištění

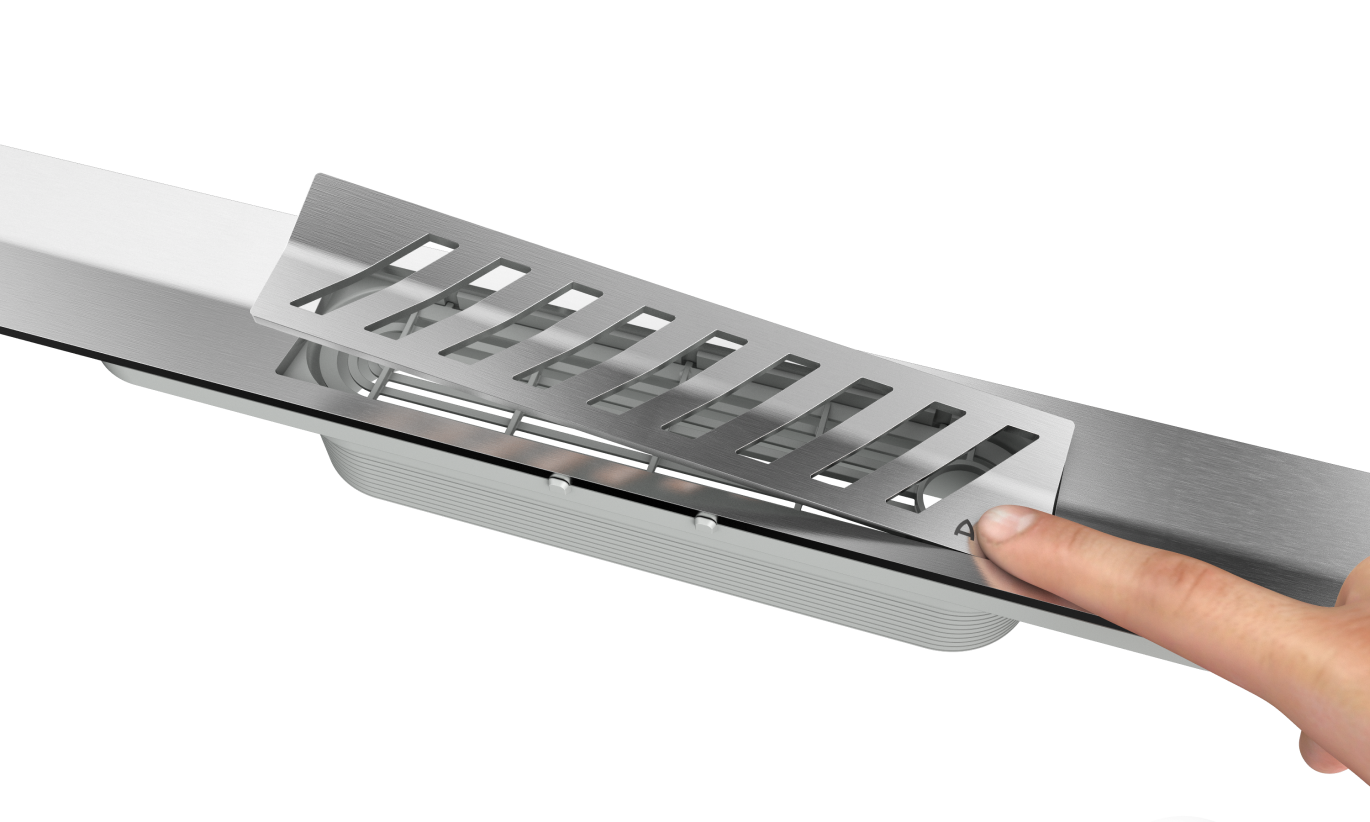

- Vyjmutí roštu je extrémně jednoduché díky funkci Tip&Flip, stačí zatlačit prstem na logo ACO a rošt se přizvedne, nepotřebujete žádné nástroje

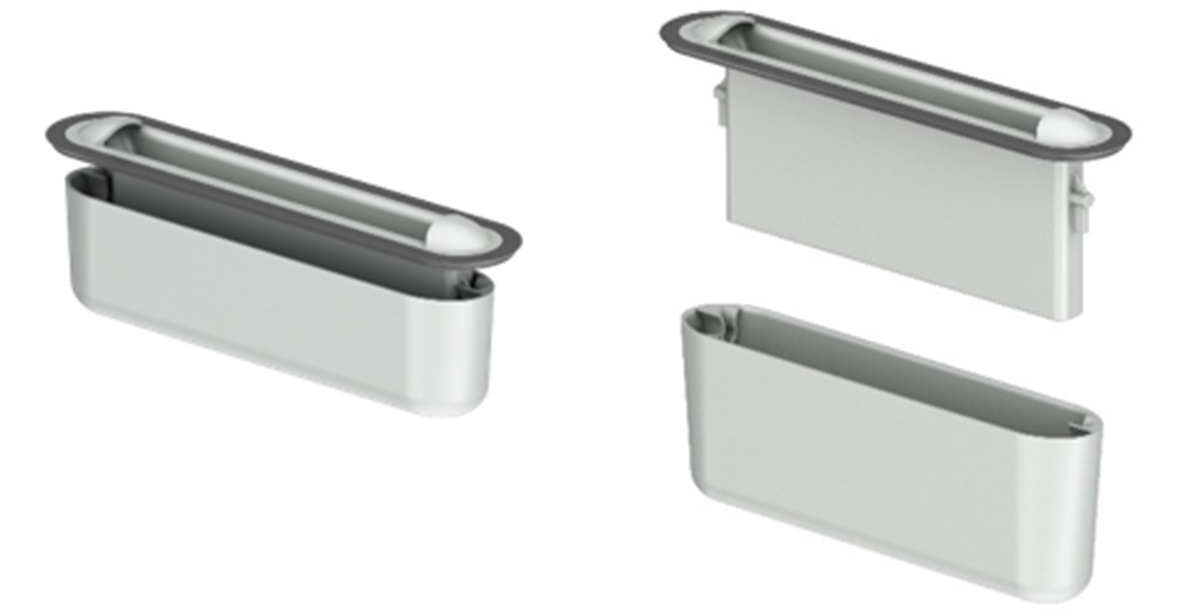

- Vyjímatelný a rozebíratelný pachový uzávěr (sifon) na dvě části poskytuje možnost jeho dokonalého vyčištění od usazenin, díky jeho úchopům ve vrchní části si nemusíte máčet ruce ve špinavé vodě
- Volný přístup k odpadnímu potrubí (po vyjmutí sifonu) umožňuje jeho snadnou údržbu v případě zanesení
- Odtok je v nejnižším místě, díky tomu nezůstává v těle vpusti žádná voda, to pomáhá k vyšší hygienické bezpečnosti

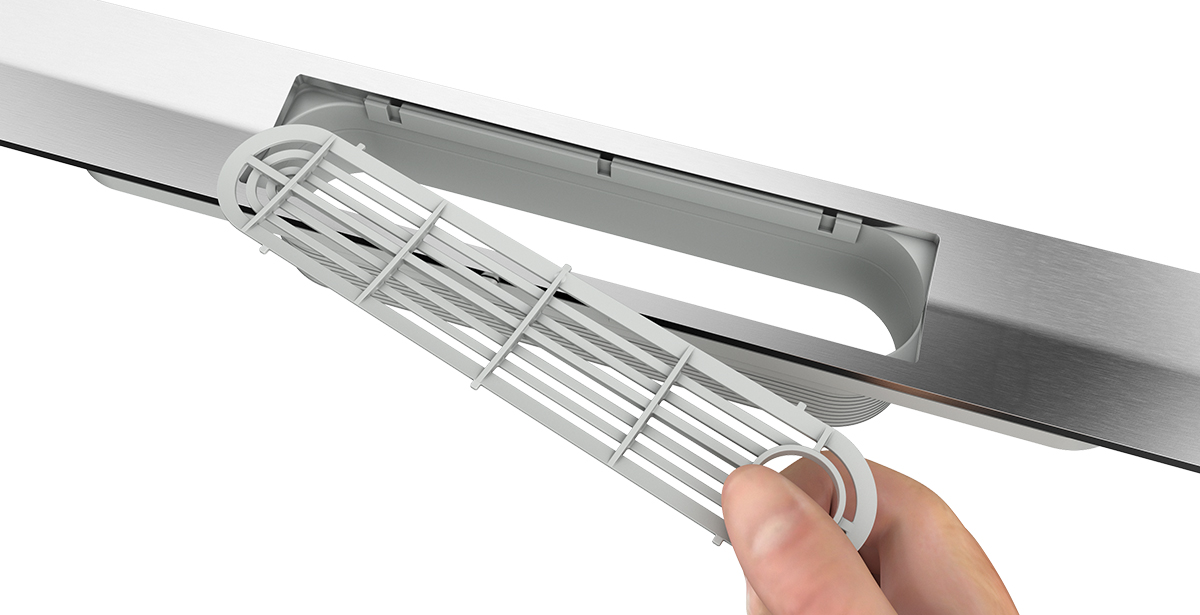

- Sítko na vlasy a ostatní nečistoty je standardně součástí dodávky
Designové profily
Produktové informace
- Sprchový profil:
- Materiál: Nerezová ocel, materiál 1.4301
- Třída zatížení: Splňuje požadavky K3 dle EN 1253
- Šířka profilu: 55 mm
- S podélným a příčným spádem
- Profil lze na místě délkově zkrátit až o 80 mm
- Odtoková vpust:
- Materiál: Plast, PP
- Průtoky závislé na zvoleném roštu a výšce vodní hladiny:
- Design roštu Stripes
- Průtok pro výšku pachového uzávěru 50 mm: 0,8 l/s při 20 mm sloupci;
0,7 l/s při 10 mm sloupci - Průtok pro výšku pachového uzávěru 30 mm: 0,6 l/s při 20 mm sloupci;
0,4 l/s při 10 mm sloupci
- Průtok pro výšku pachového uzávěru 50 mm: 0,8 l/s při 20 mm sloupci;
- Design roštu Plate
- Průtok pro výšku pachového uzávěru 50 mm: 0,6 l/s při 20 mm sloupci;
0,5 l/s při 10 mm sloupci - Průtok pro výšku pachového uzávěru 30 mm: 0,5 l/s při 20 mm sloupci;
0,4 l/s při 10 mm sloupci
- Průtok pro výšku pachového uzávěru 50 mm: 0,6 l/s při 20 mm sloupci;
- Design roštu Stripes
- Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy
- Velikost výtoku: DN 50
- Pachový uzávěr: dvoudílný (rozebíratelný), vyjímatelný
- Továrně připojený izolační pás
- Sekundární drenáž

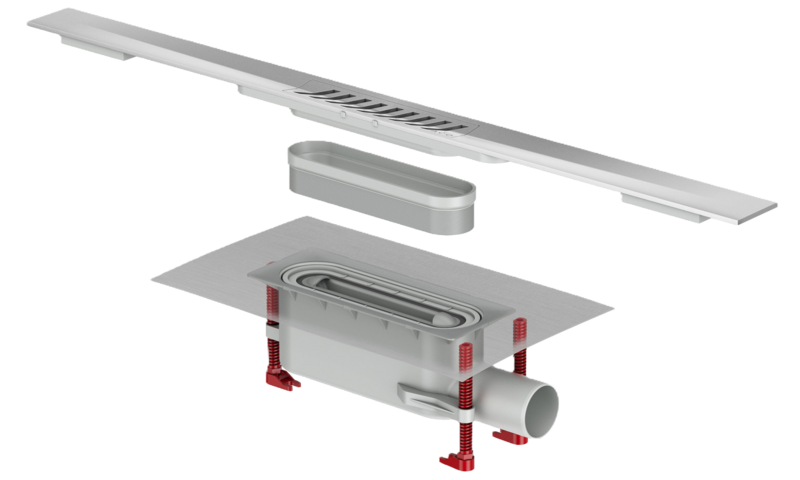

- Montáž: Modulární systém skládající se ze sprchového profilu a odtokové vpusti
- Rozsah dodávky sprchového profilu: Profil s designovým roštem, sítko na vlasy a prodlužovací nástavec (pro výšku dlažby 15 – 35 mm)
- Rozsah dodávky vpusti: Odtoková vpust, ochranný kryt po čas instalace, zvukově izolační materiál, stavitelné nohy a upevňovací materiál
- Výšková stavitelnost: 90 mm

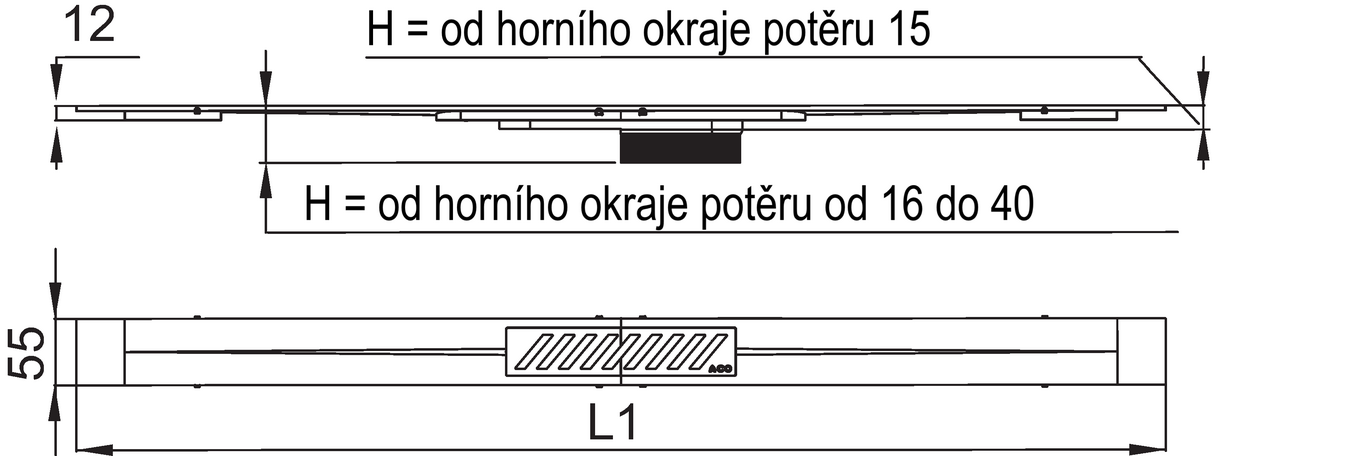

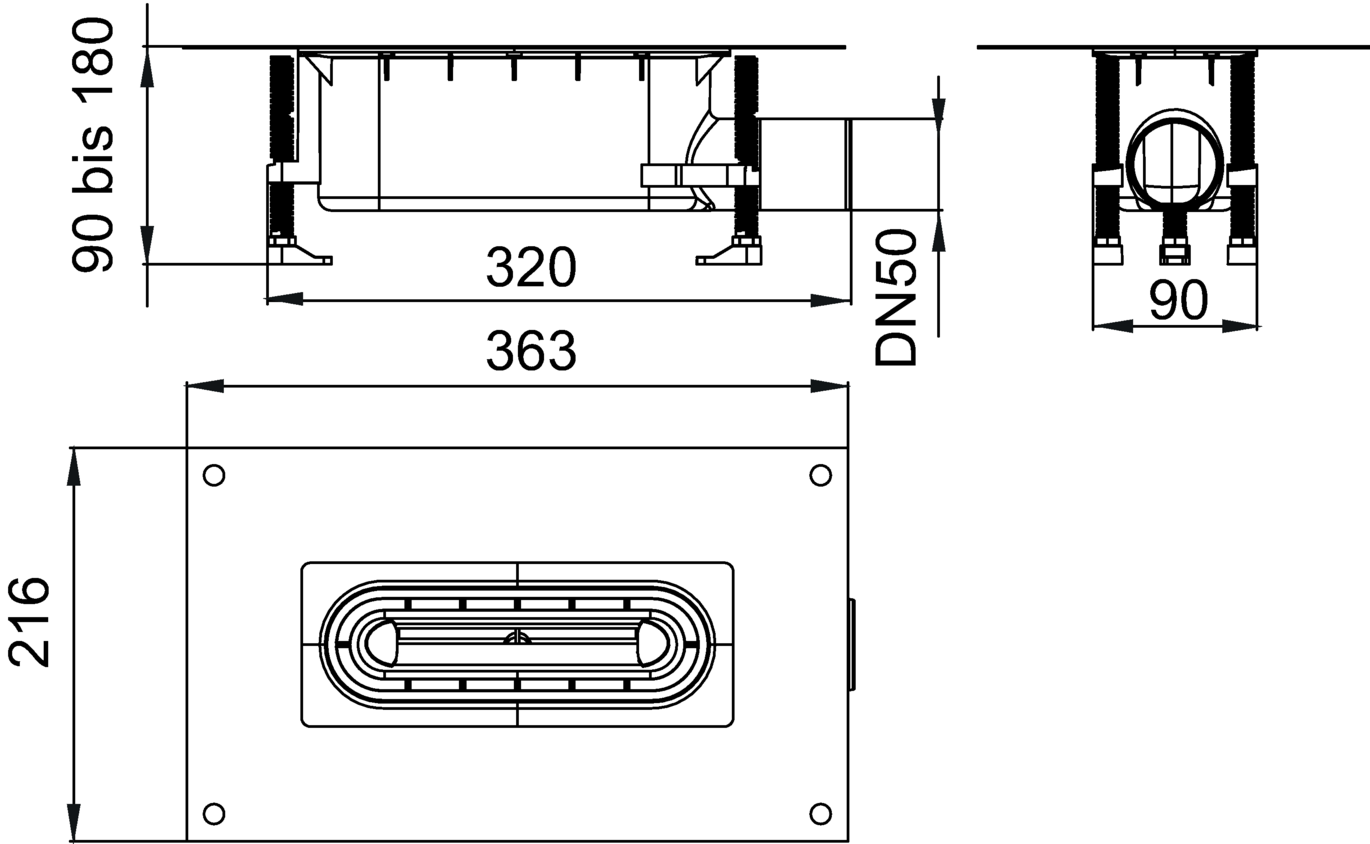

Rozměry

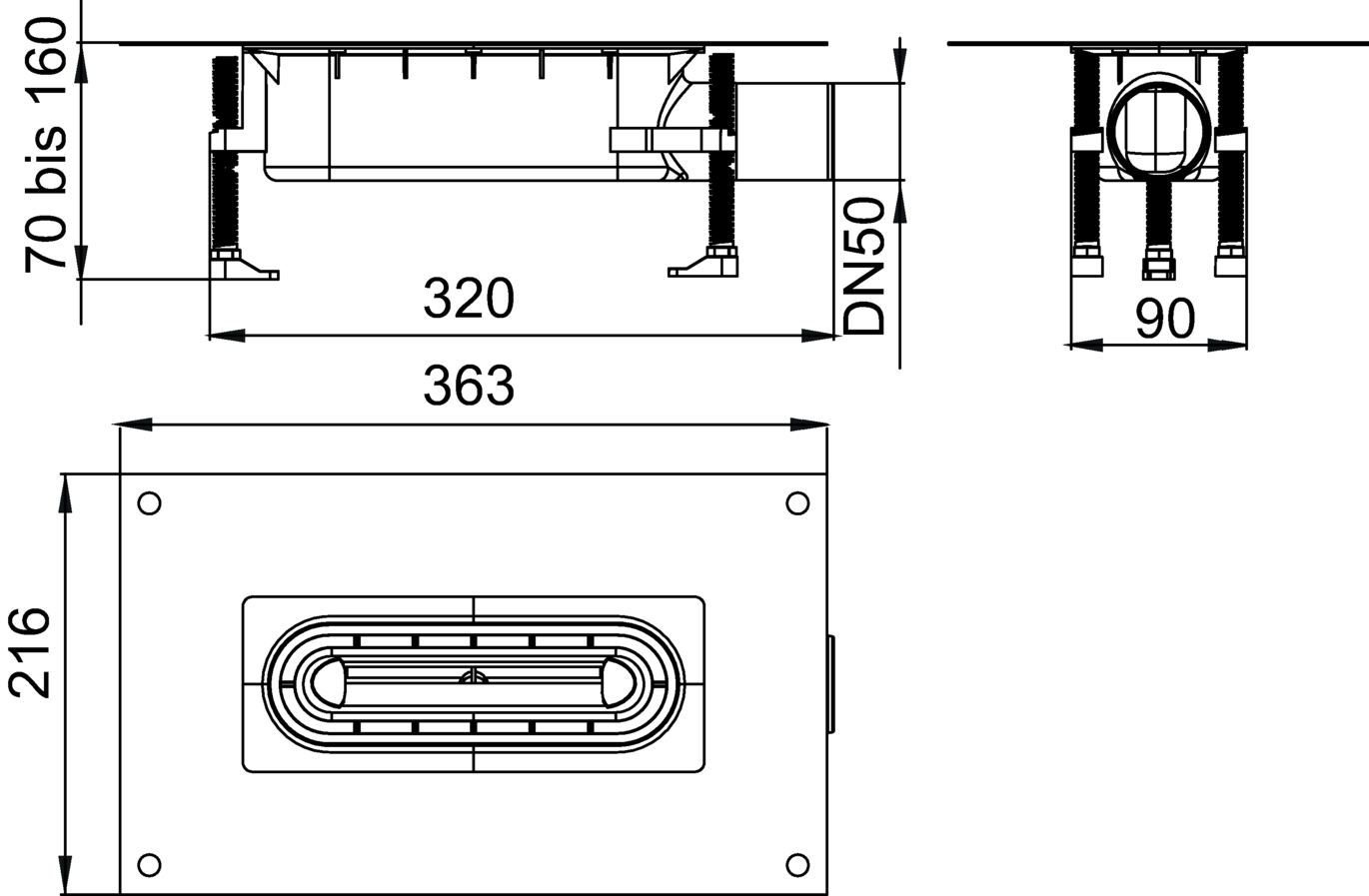

Odtokové vpusti

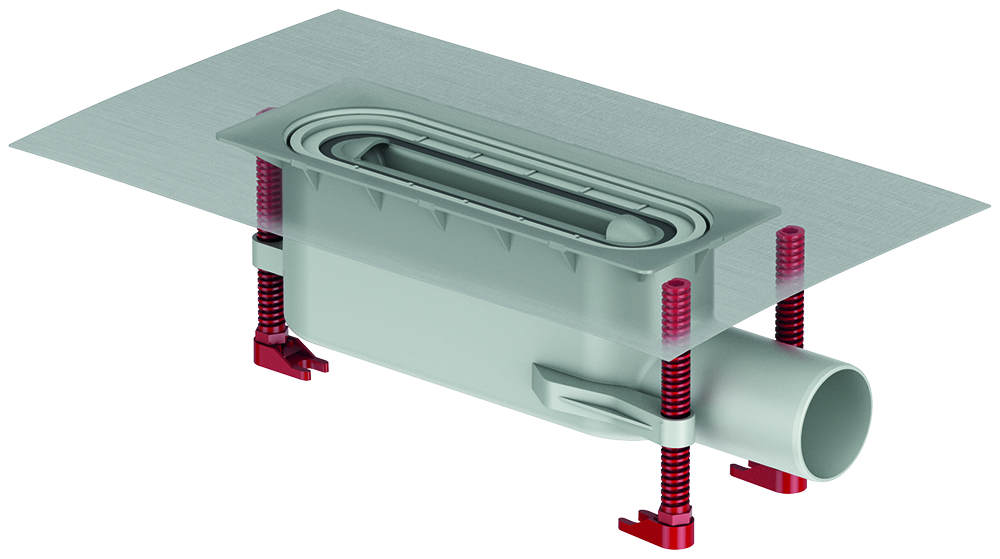

Standardní verze

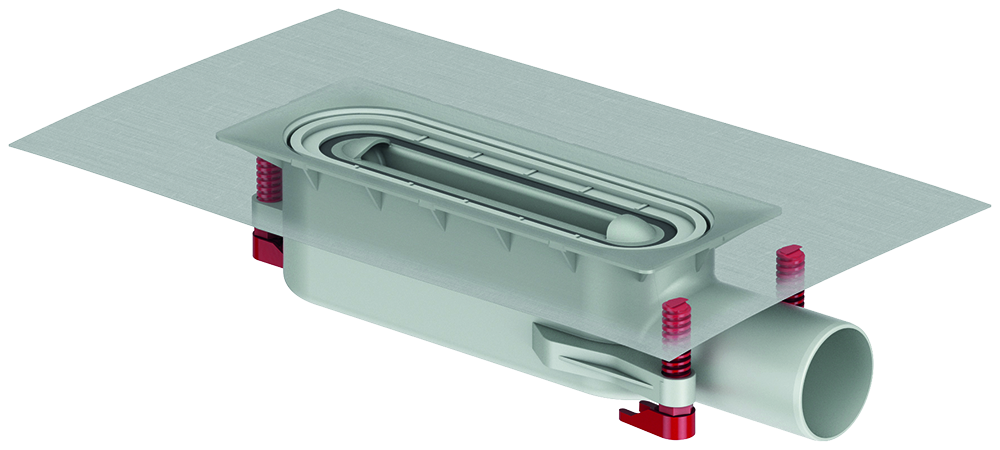

Snížená verze

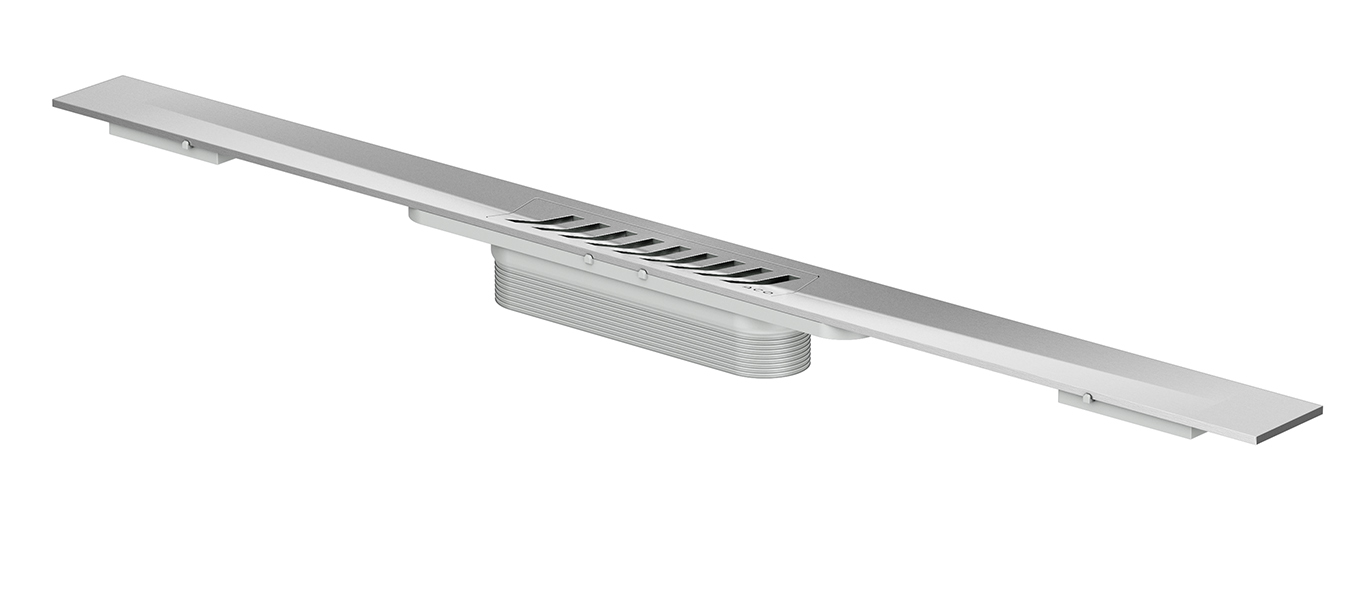

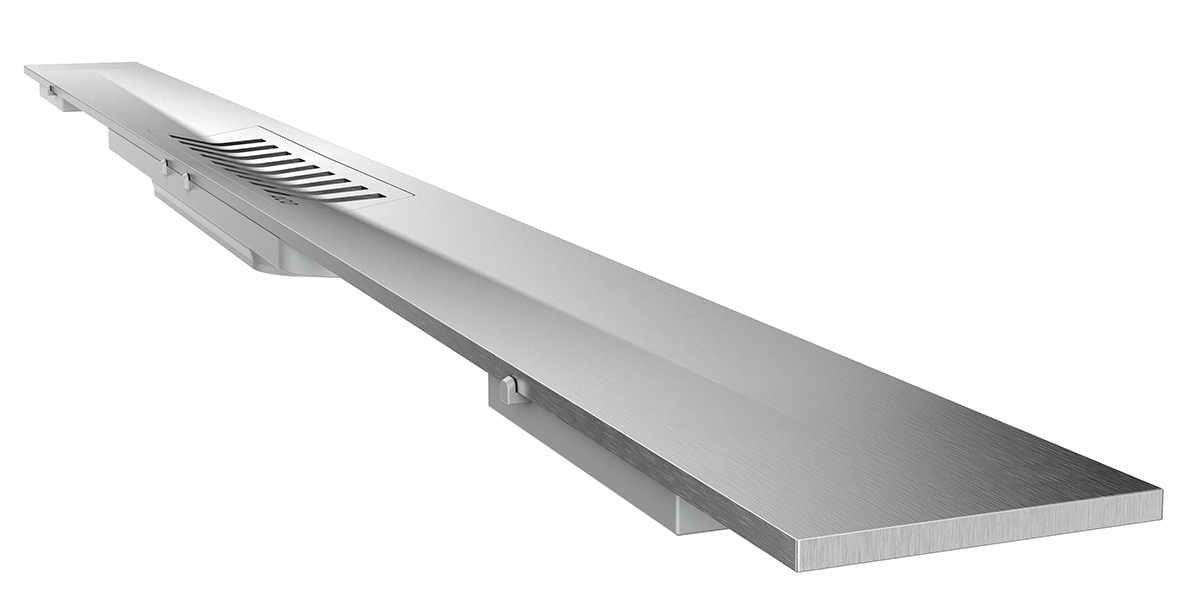

Sprchový profil

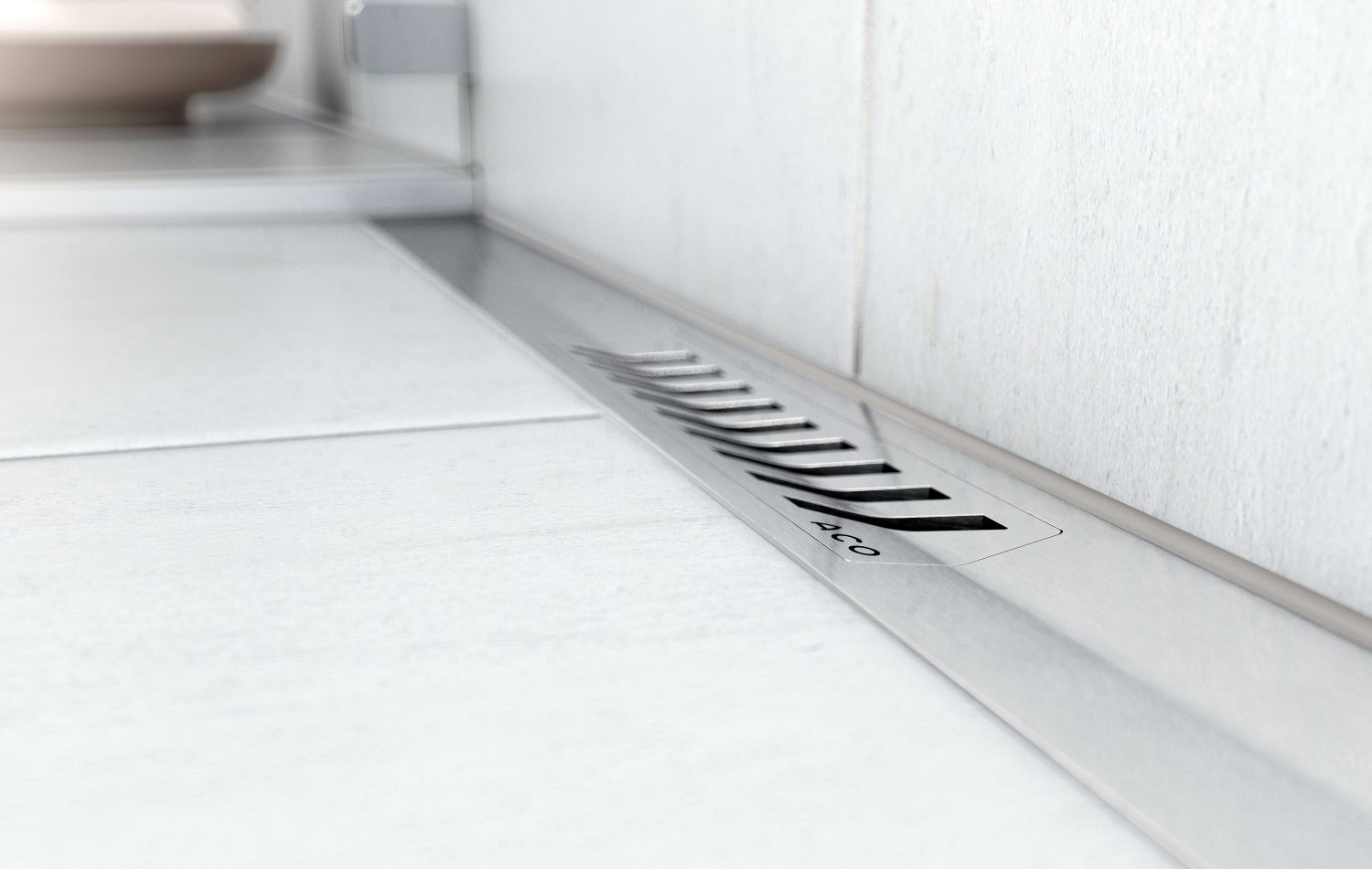

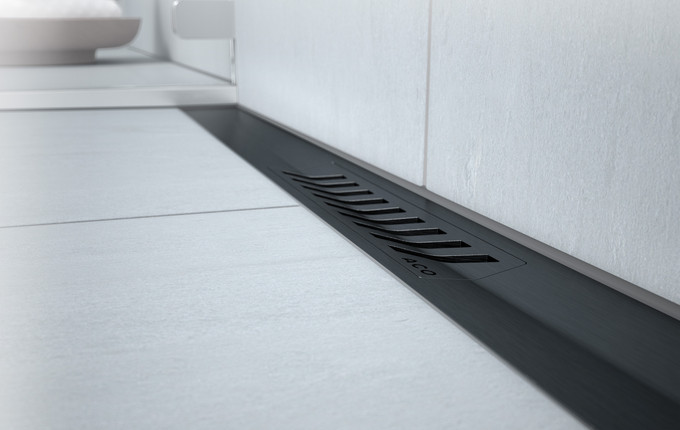

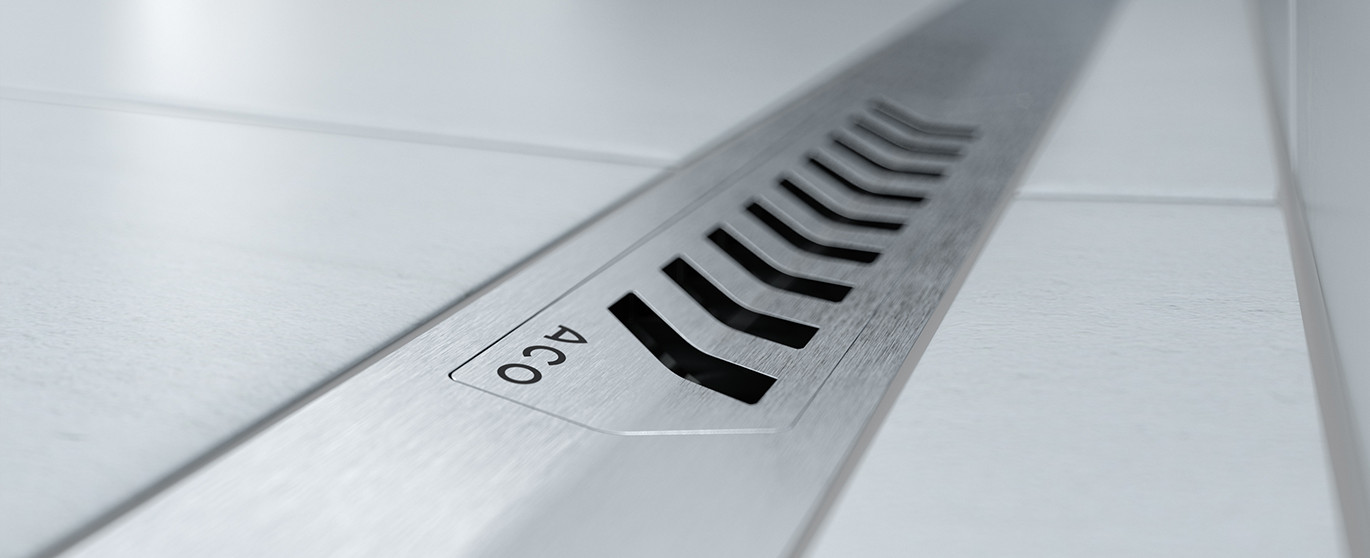

S designovým roštem Stripes

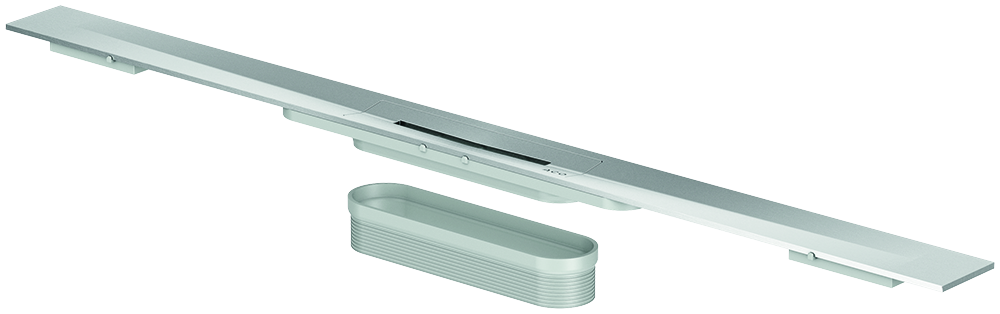

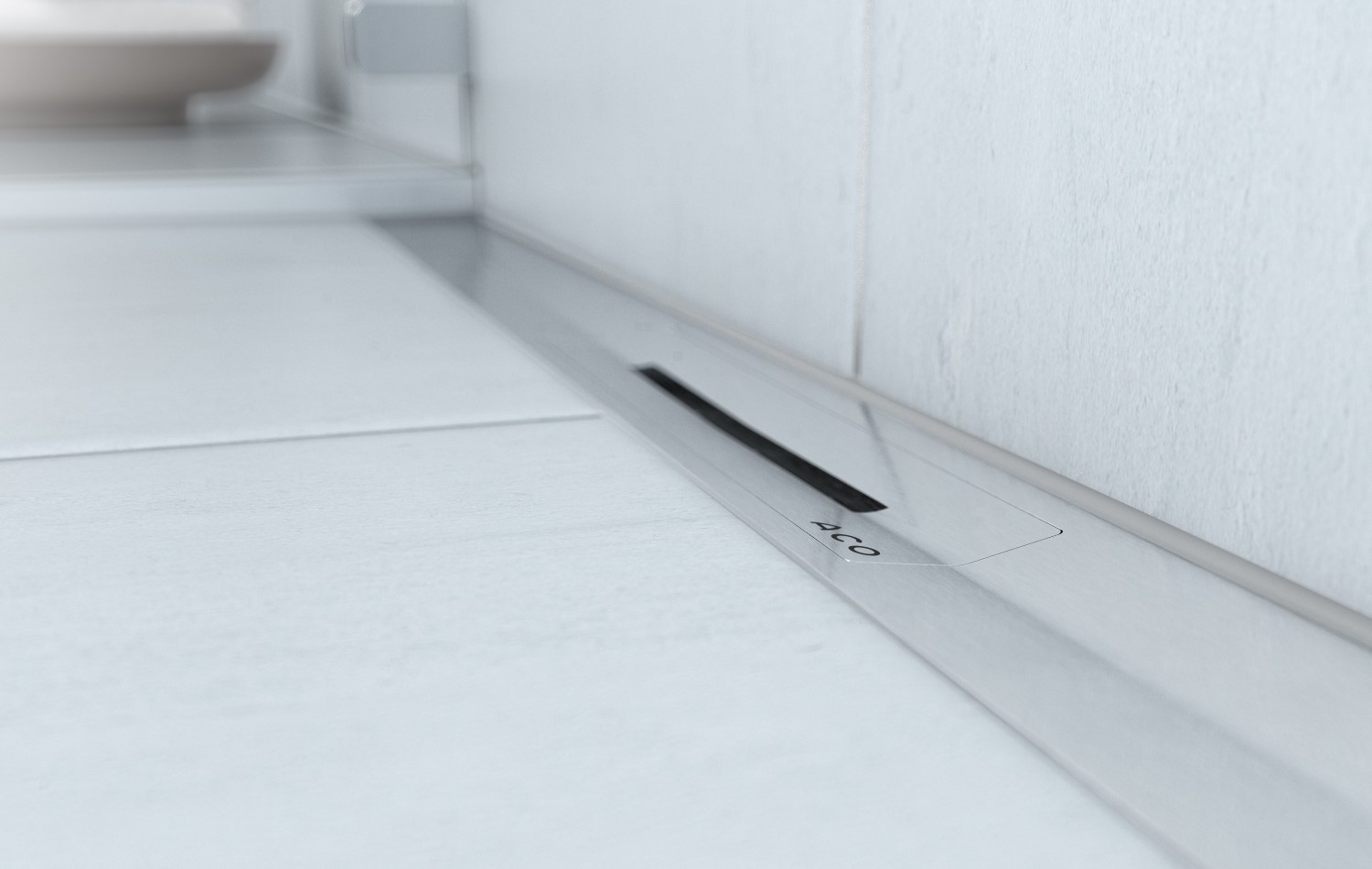

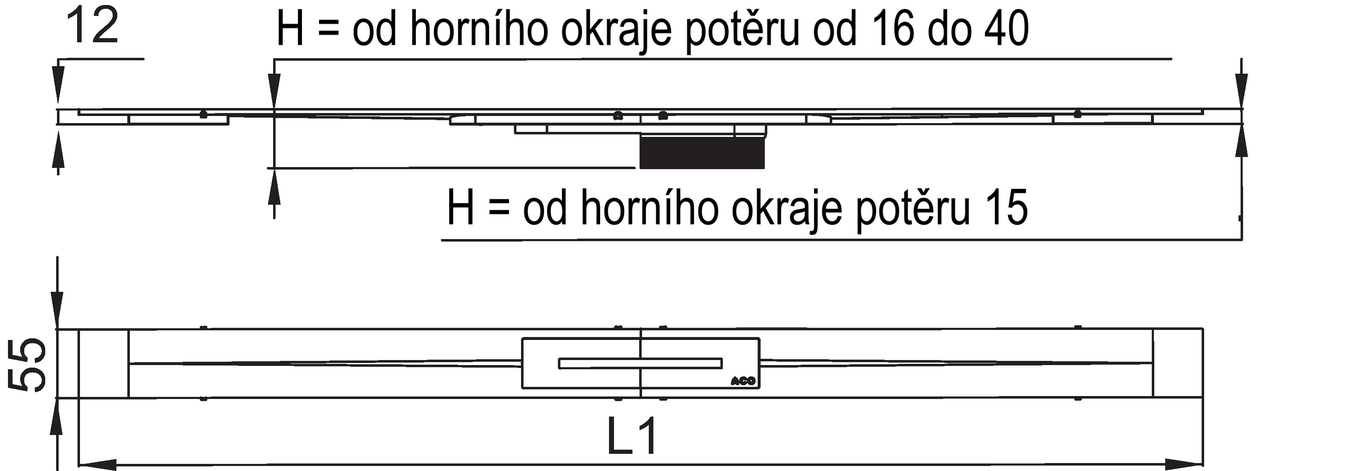

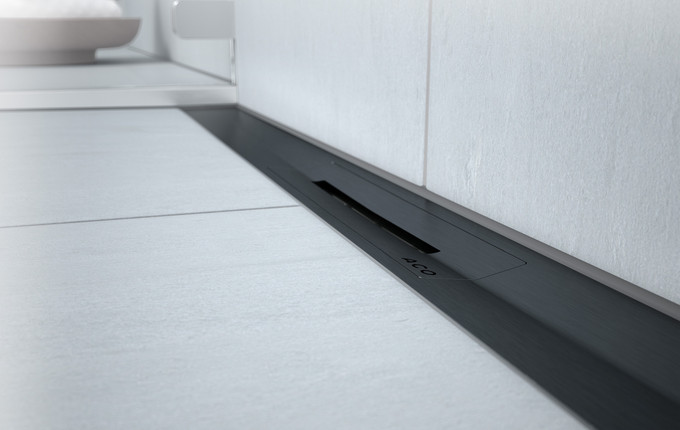

S designovým roštem Plate
