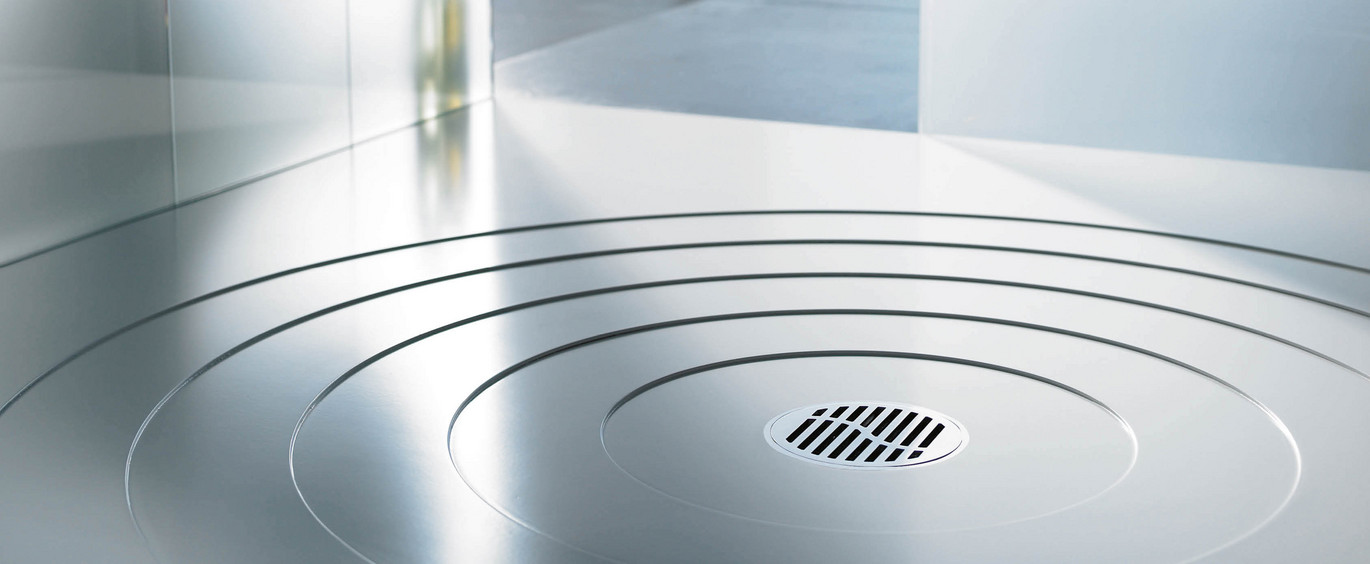

Podlahová vpust ShowerPoint přináší klasické řešení odtoku nejen ve sprchovém koutu, a to navíc s přidanou hodnotou luxusního vzhledu díky široké nabídce designových roštů kruhového nebo čtvercového tvaru vyráběných z vysoce jakostní nerezové oceli s povrchovou úpravou elektrolytického leštění nebo ze skla. Chcete, aby byla vpust nenápadná? Žádný problém! Na výběr máte i rošt pro vložení dlažby. Další výhodou je velmi vysoký hydraulický výkon až 1,5 l/s (90 l/min). Vpusti jsou tak vhodné i pro vysokoobjemové sprchové armatury.

Podlahové vpusti ACO ShowerPoint



Výhody produktu

  • Splňuje požadavky normy EN 1253
  • Vysoký průtok vpustí
  • Produktová řada uzpůsobena pro různé tloušťky dlaždic a skladby podlah
  • Plný přístup až po odpadní potrubí po vyjmutí pachového uzávěru pro snazší čištění
  • Varianta čtvercových a kruhových roštů
  • Možnost dovybavení protipožární vložkou

Produktové vlastnosti

  • Materiál: Plast
    • Roštové nástavce: ABS
    • Těla vpustí: PP
  • Třída zatížení: Splňuje požadavky K3
  • Průtoky:
    • 0.8 - 1.5 l/s (s 20 mm vodní hladiny dle EN 1253)
  • Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy
  • Velikost výtoku: DN 50, na poptávku také DN 70 a DN 100
  • Pachový uzávěr: Vyjímatelný
  • Příruba vpusti: Přítlačná příruba, může být osazena dodatečně (příslušenství)
  • Příruba roštového nástavce: Jako trvalá součást nástavce nebo jako volná příruba pro stěrkovou hydroizolaci, která může být osazena dodatečně (příslušenství)
  • Roštový nástavec: S nebo BEZ prefabrikovaného límce včetně flísu pro připojení stěrkové hydroizolace
  • Montáž: Připraveno pro instalaci
  • Instalace: V místnosti
  • Varianty roštů:
    • Nerezová ocel tloušťky 5 mm (čtvercové a kruhové)
    • Pro zadláždění
    • Skleněné
  • Dodatečné příslušenství:
    • Protipožární sada
    • Sifon s membránou proti vysychání (suchý sifon)

Modulární systém

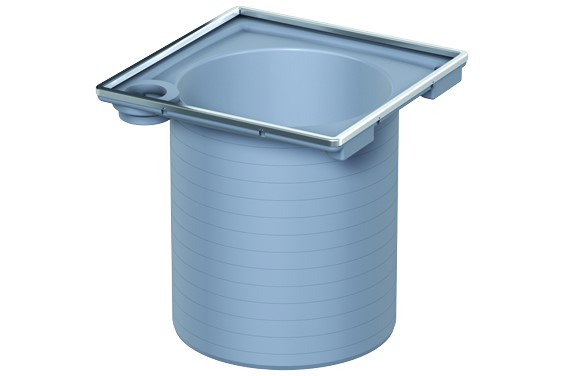

Nástavce pro nerezové rošty

Popis
  • Čtvercový rámeček z nerezové oceli
  • Velikost rámečku 149 x 149 mm
  • Výškový stavitelnost:
    • Bez límce pro napojení hydroizolace: 18 - 135 mm

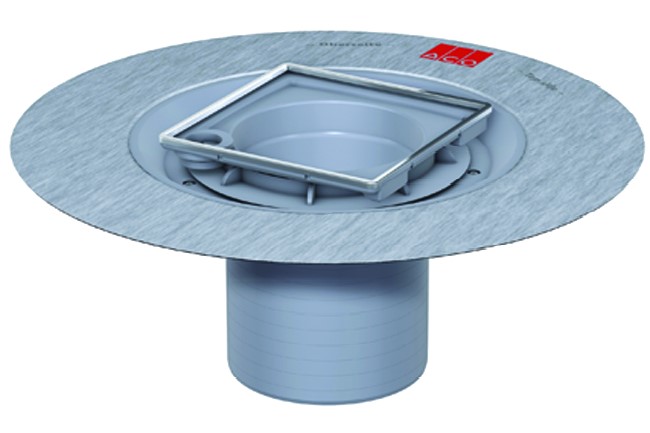

    • S límcem pro napojení hydroizolace: 36 - 135 mm
  • S možností aretovaného roštu

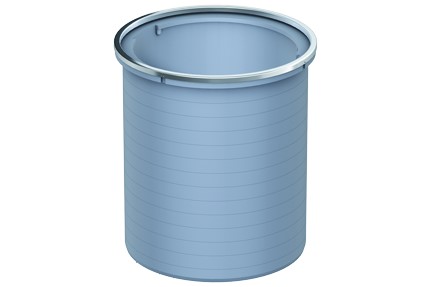

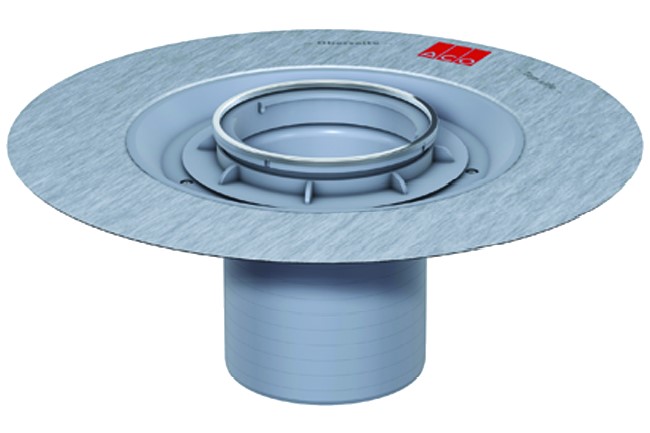

Popis
  • Kruhový rámeček z nerezové oceli
  • Velikost rámečku D = 136 mm
  • Výškový stavitelnost:
    • Bez límce pro napojení hydroizolace: 18 - 135 mm
    • S límcem pro napojení hydroizolace: 36 - 135 mm
  • Bez možnosti aretovaného roštu

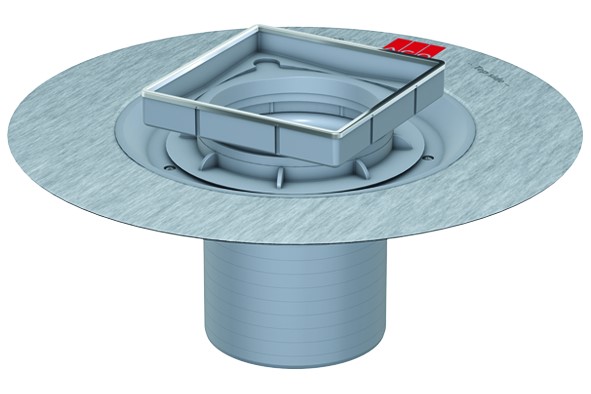

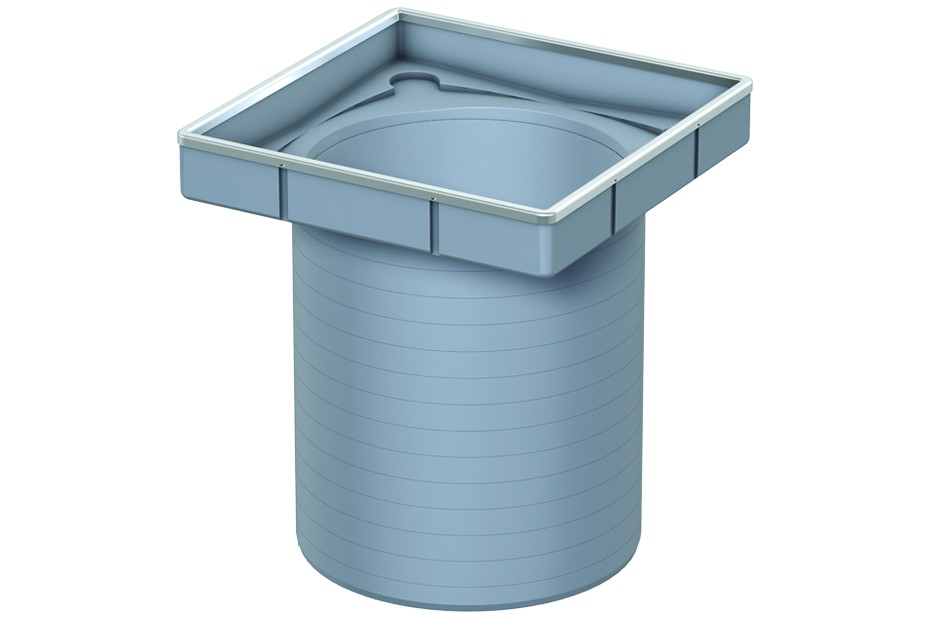

Nástavce pro skleněné rošty

Popis
  • Čtvercový rámeček z nerezové oceli
  • Velikost rámečku 149 x 149 mm
  • Výškový stavitelnost:
    • Bez límce pro napojení hydroizolace: 26 - 135 mm
    • S límcem pro napojení hydroizolace: 38 - 135 mm
  • Vtoková štěrbina po vložení roštu 6 mm

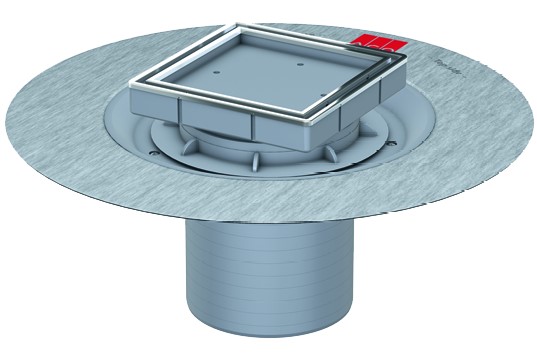

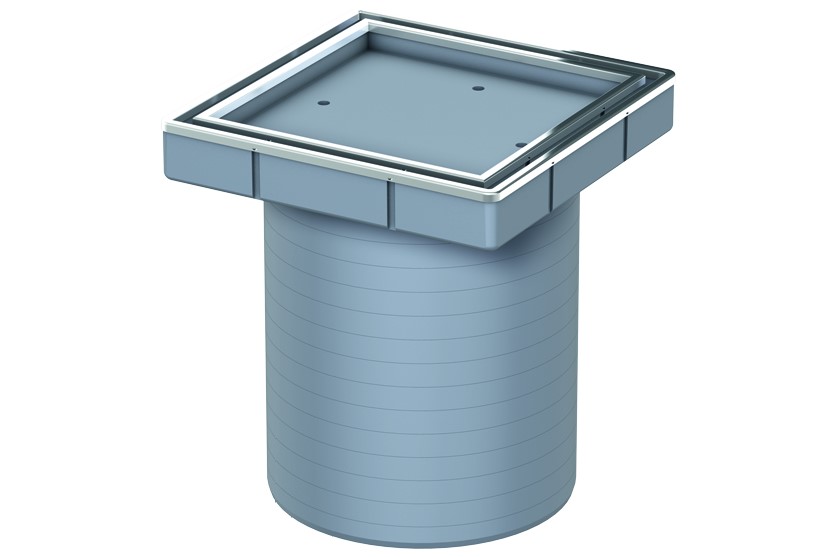

Nástavce pro zadláždění

Popis
  • Čtvercový rámeček z nerezové oceli
  • Velikost rámečku 149 x 149 mm
  • Výškový stavitelnost:
    • Bez límce pro napojení hydroizolace: 26 - 135 mm
    • S límcem pro napojení hydroizolace: 36 - 135 mm
  • Vtoková štěrbina 6 mm

Odtokové vpusti Easyflow

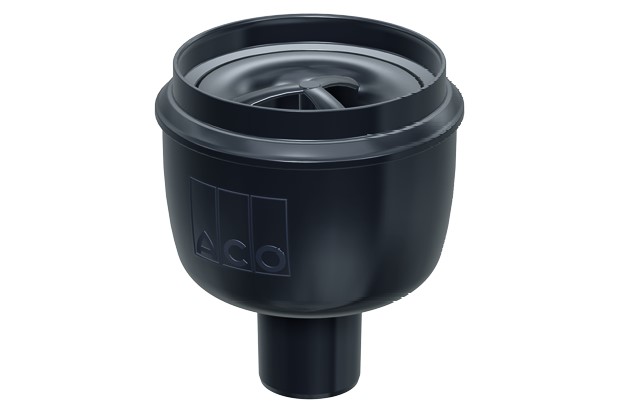

Popis
  • Svislý odtok DN 50
  • Standardní verze
  • Průtok 1,5 l/s
  • Výška vodní uzávěry 50 mm
  • Stavební výška těla vpusti 114 mm

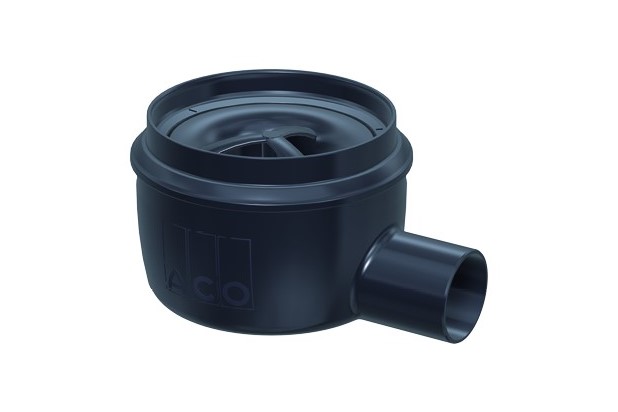

Popis
  • Boční odtok DN 50
  • Standardní verze
  • Průtok 1,0 l/s
  • Výška vodní uzávěry 50 mm
  • Stavební výška těla vpusti 102 mm

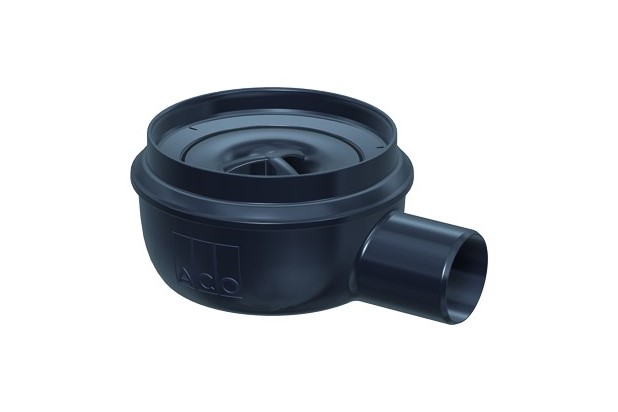

Popis
  • Boční odtok DN 50
  • Nízká verze Flatline
  • Průtok 0,8 l/s
  • Výška vodní uzávěry 30 mm
  • Stavební výška těla vpusti 82 mm

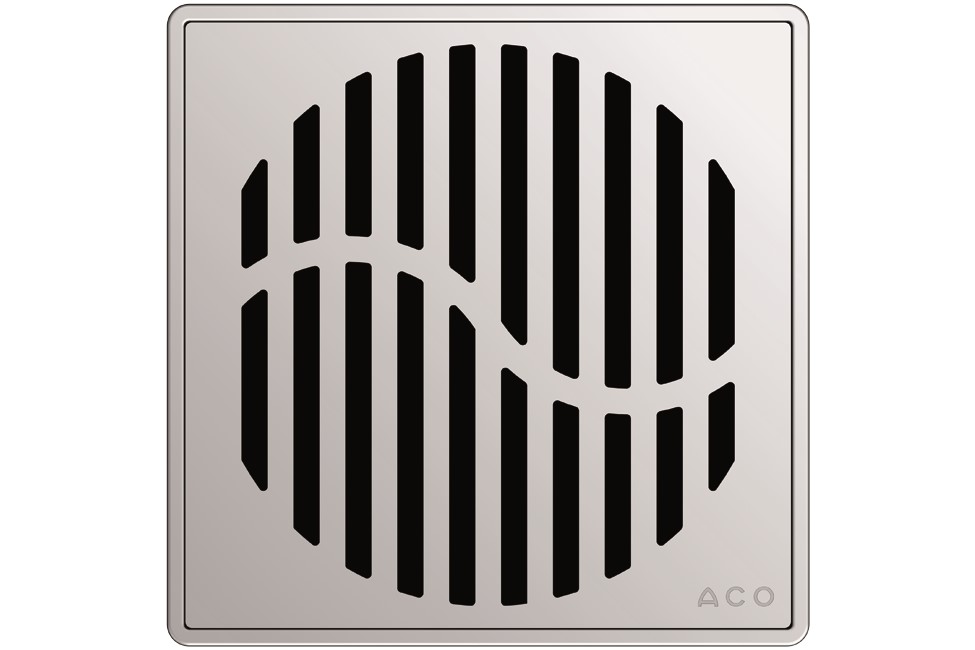

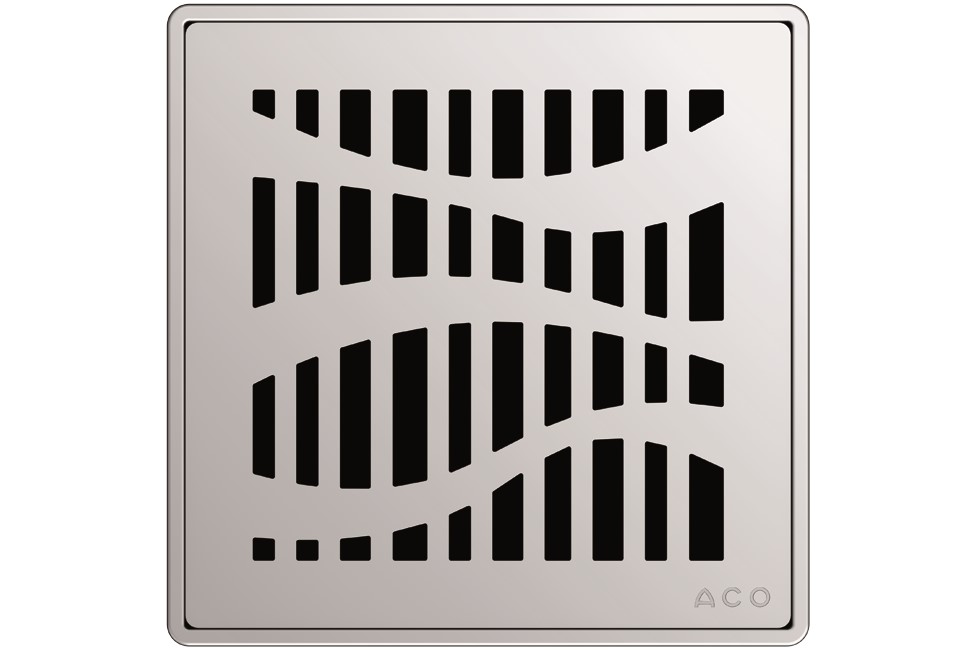

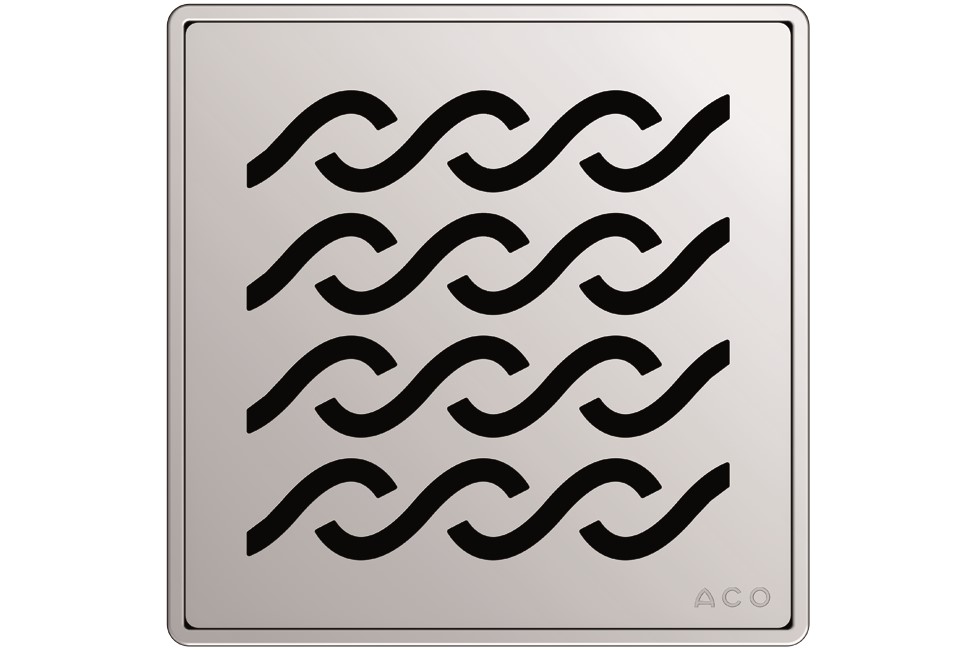

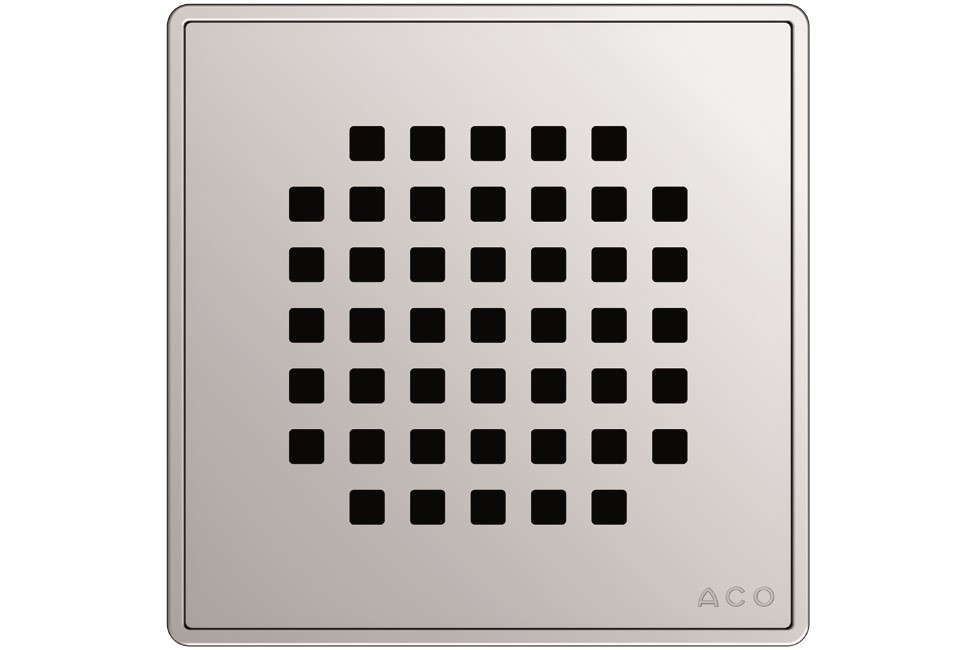

Čtvercové rošty z nerezové oceli

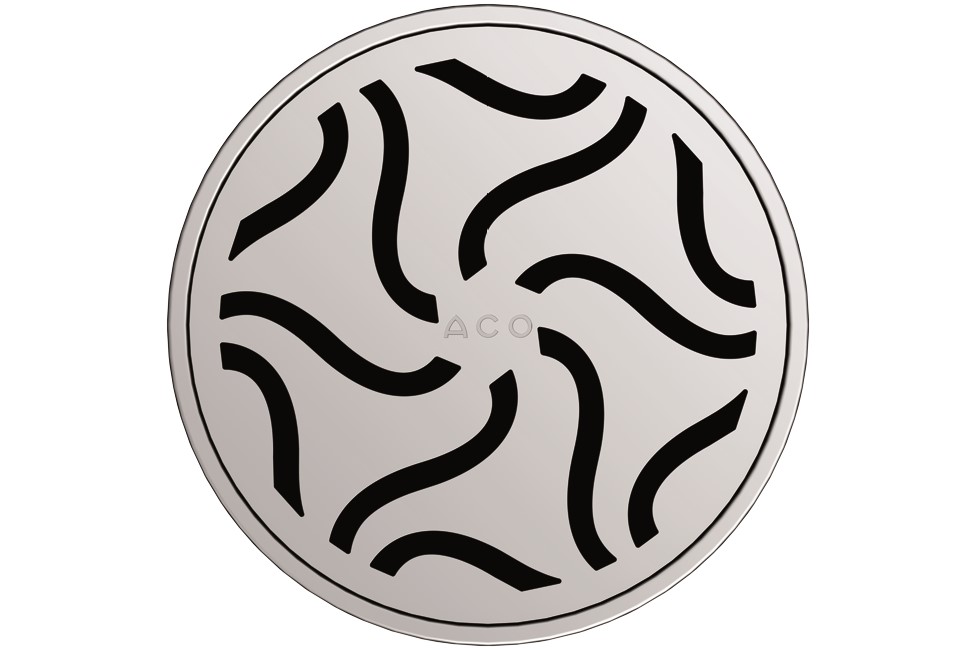

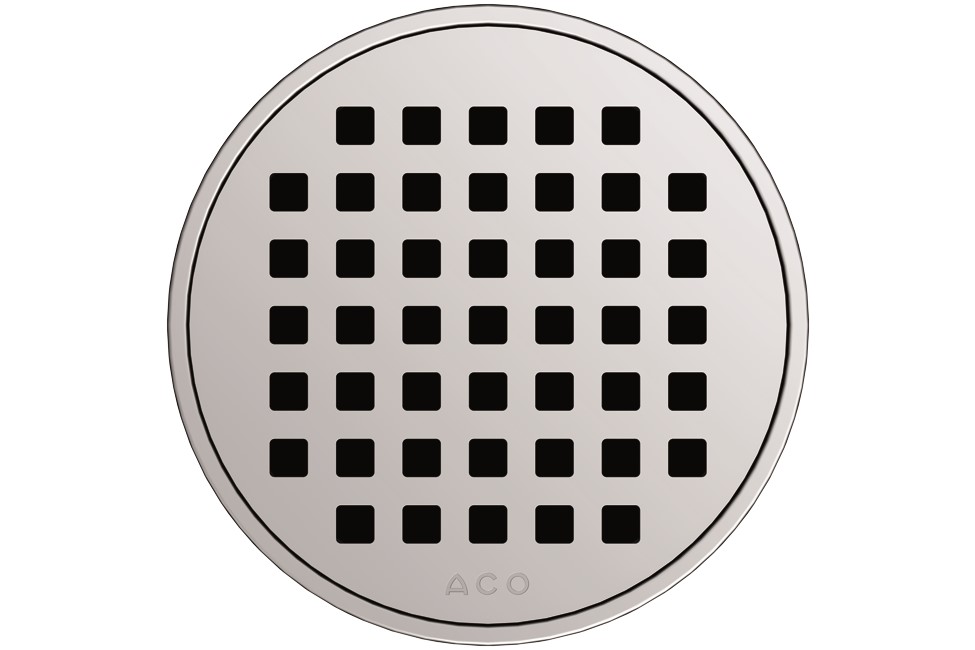

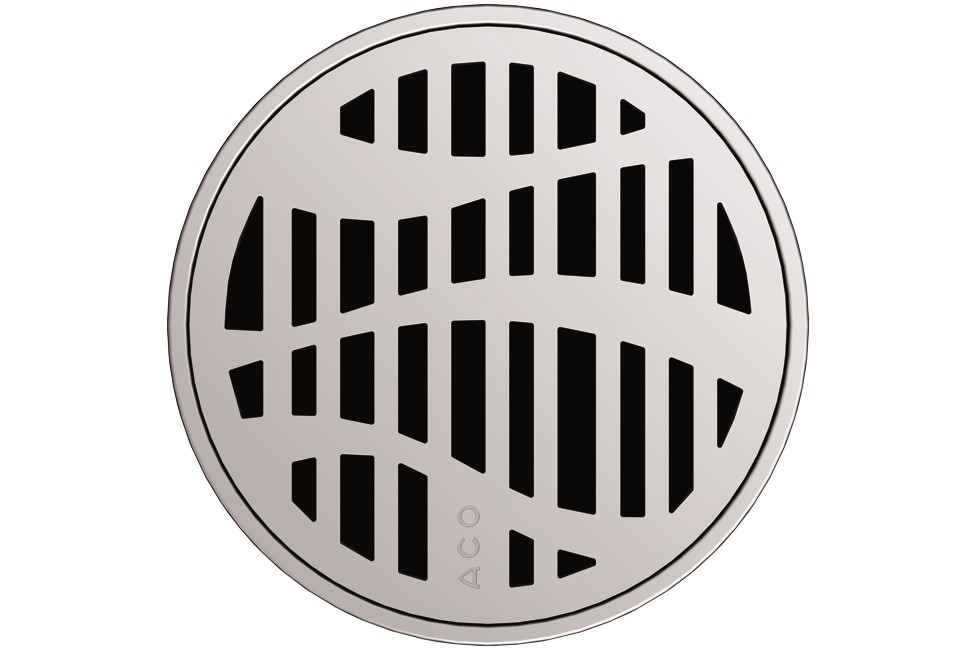

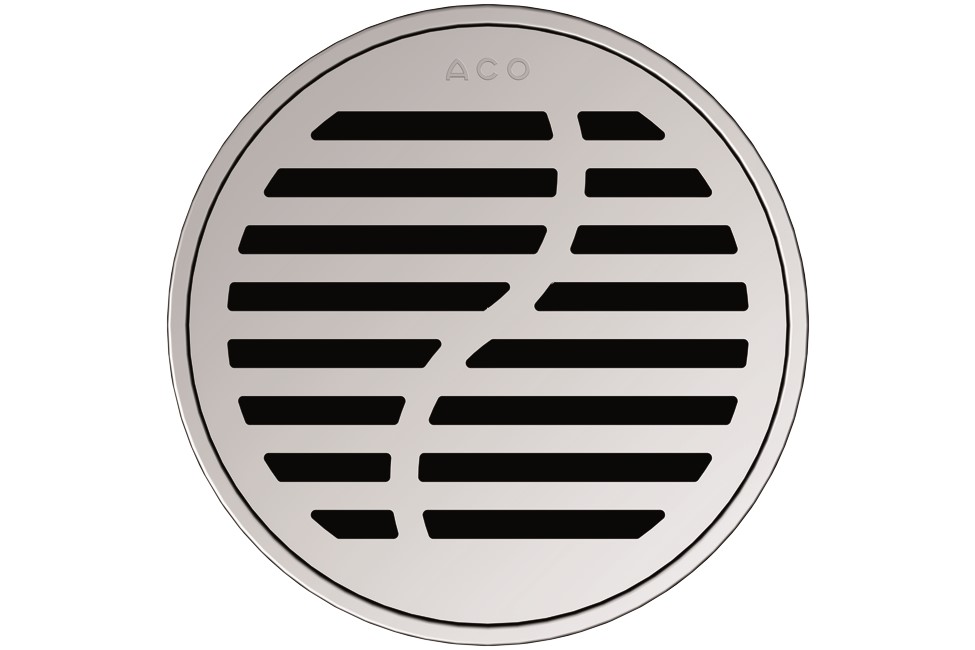

Kruhové rošty z nerezové oceli

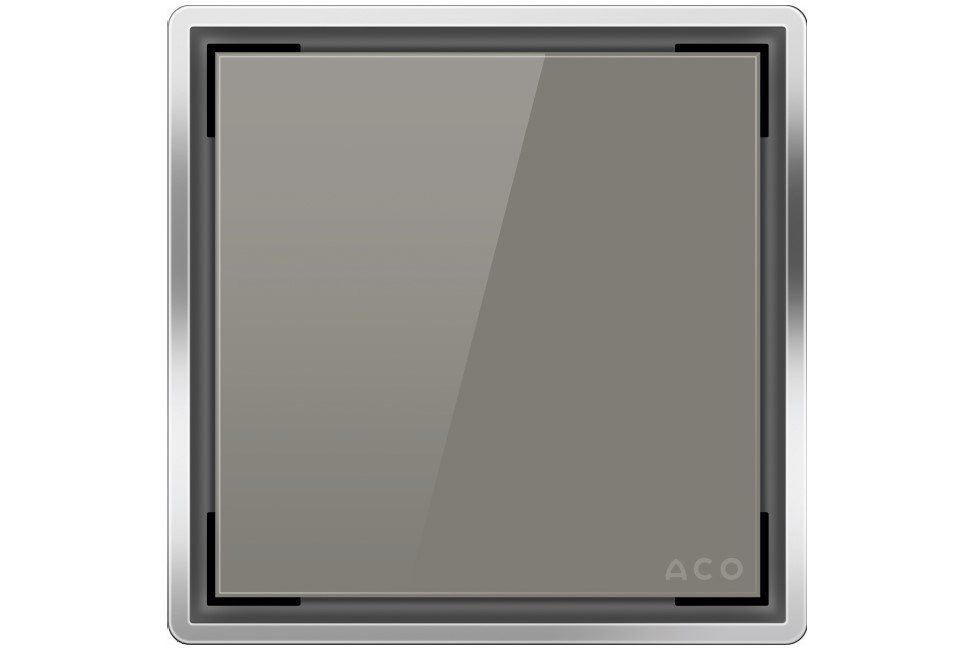

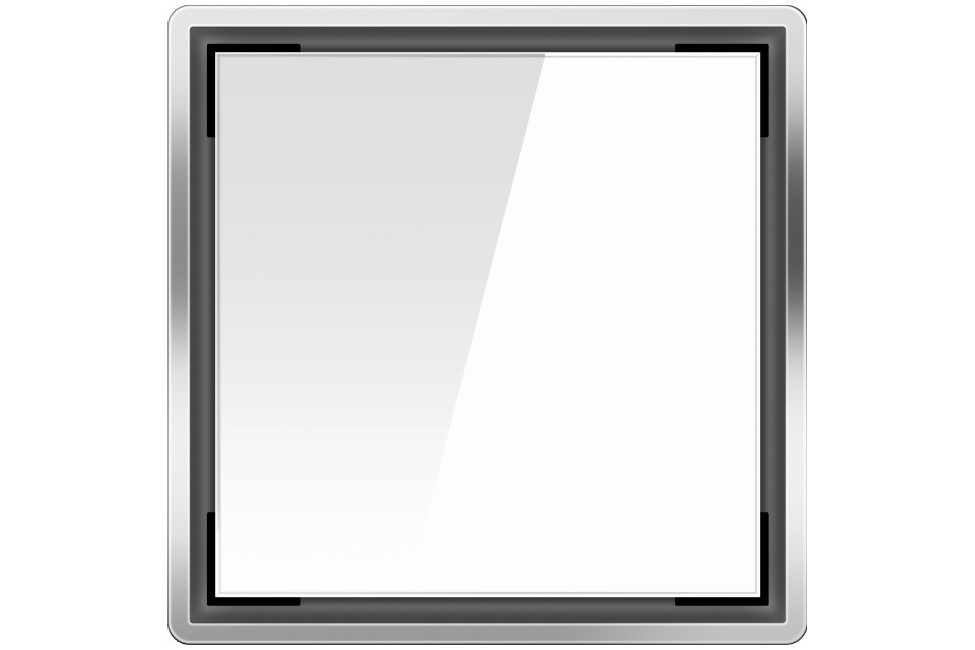

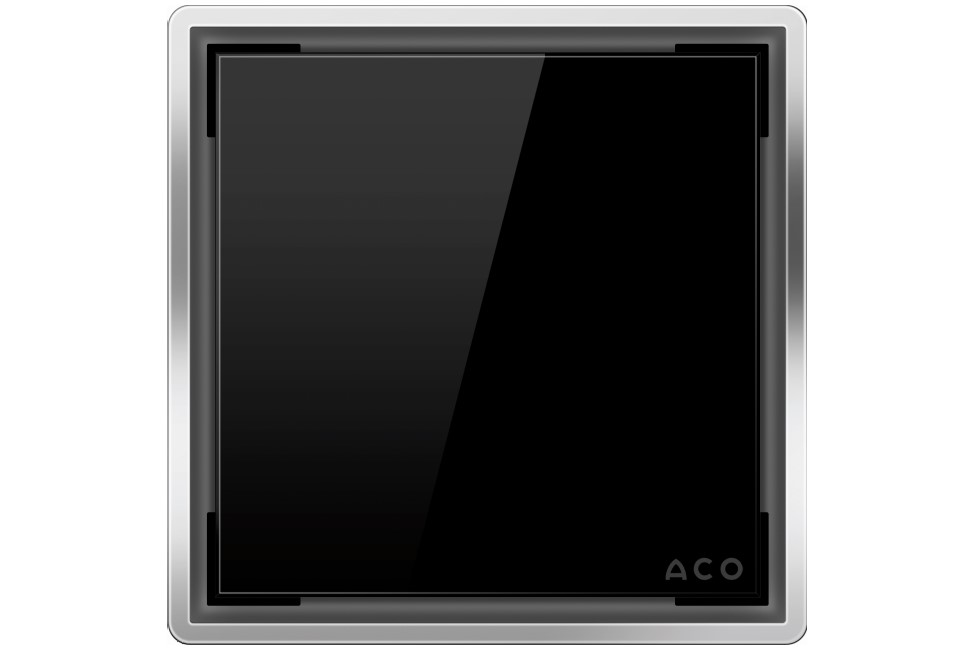

Kryty ze skla

Katalog odvodnění koupelen ACO ShowerDrain 2022 (platný od 14.2.2022)pdf
Ceník odvodnění koupelen ACO ShowerDrain 2022 (platný od 14.2.2022)xlsx

Návod k instalaci podlahové vpusti ShowerPoint EasyFlow s bočním odtokempdf
Návod k instalaci podlahové vpusti ShowerPoint EasyFlow se svislým odtokempdf
Návod k instalaci roštového nástavce s límcem ShowerPointpdf

Technické výkresy podlahových vpustí ShowerPoint EasyflowLink e-Service
