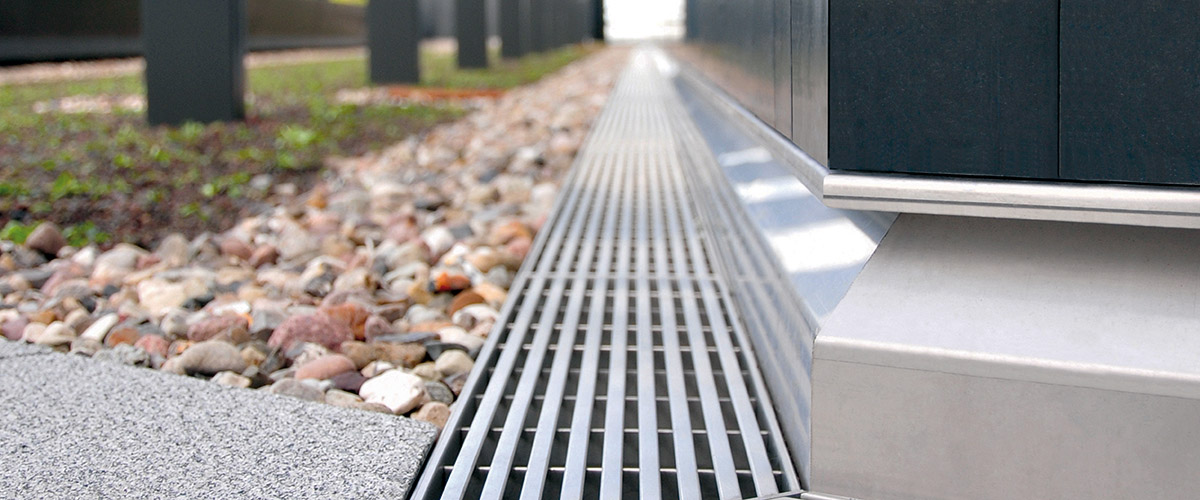

Foto ACO Profiline Einbaubeispiel

ACO Fasádní žlaby - správné řešení pro všechny projekty - Zvláště v citlivých oblastech dveří, francouzských oken, balkonů a teras musí být vždy zajištěno, že vlhkost nemůže proniknout do budovy zvenčí.

Fasádní žlaby ACO zajišťují bezpečné a rychlé odvedení velkého množství deště. Žlaby z nerezavějící oceli i z pozinkované oceli se dokonale přizpůsobí všem architektonicky náročným stavebním projektům. Různé konstrukční varianty lze dosáhnout různými typy roštů.

Nastavení proměnné výšky umožňuje přizpůsobení místním půdním podmínkám s přesností milimetru. Společnost ACO tak nejen splňuje požadavky na stavbu bezbariérových konstrukcí, ale také náročné požadavky architektů a projektantů.

ACO Profiline - fasádní a terasový žlab



Abbildung ACO Profiline Ausgleichselement Mitte



Výhody produktu

    • Rychlá derivace výsledného srážení podle ÖNORM B 3691
    • Chraňte vnitřní prostory před vlhkostí navzdory nízkým prahům
    • Různé stavební šířky
    • Různé typy roštů
    • Možnost individuálního provedení

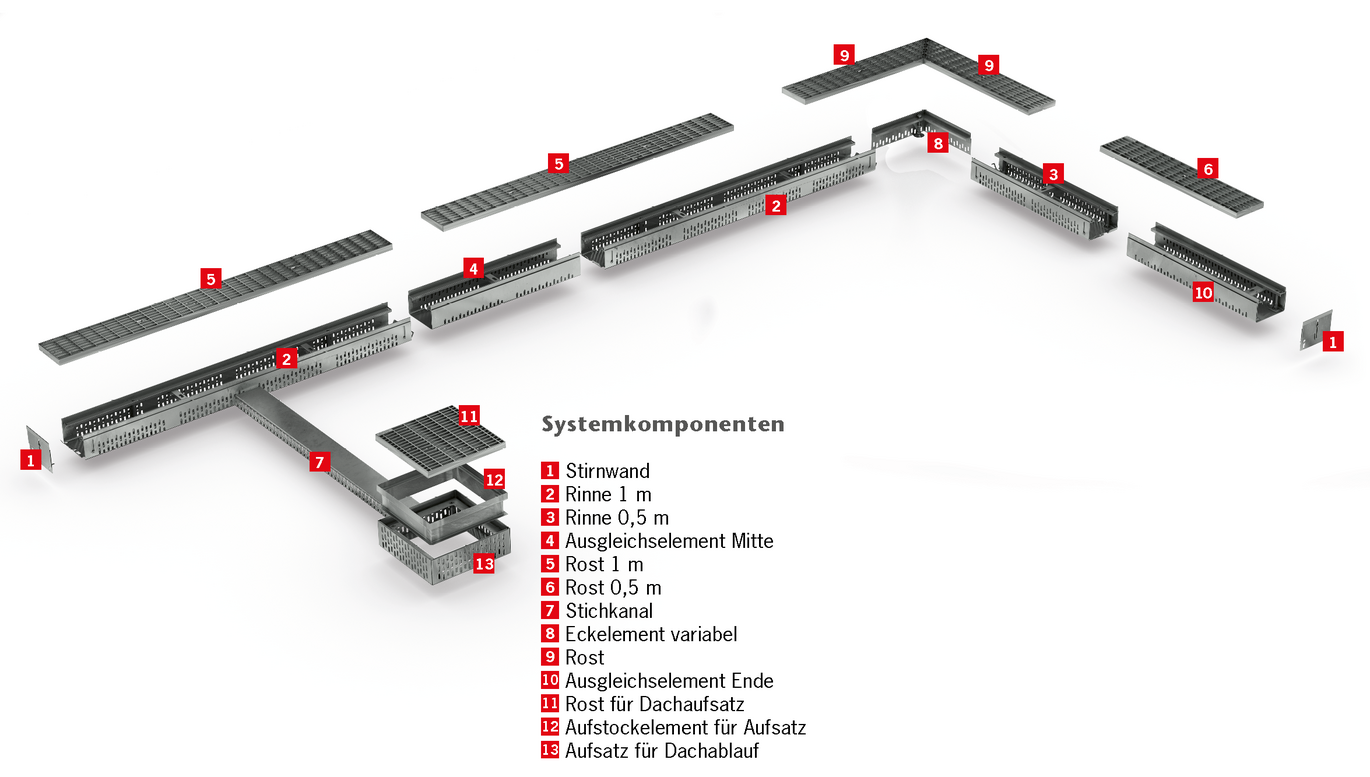

Systemübersicht ACO Profiline

Systemübersicht ACO Profiline Entwässerungsrinne

Výhody na první pohled

Abbildung ACO Profiline Dachentwässerungsrinne
  • Žlaby ACO Profiline jsou k dispozici z pozinkované oceli nebo nerezové oceli. Jednotlivé prvky systému se vyrábí v typizovaných šířkách a délkách
  • Žlaby ACO Profiline jsou speciálně navrženy tak, aby rychle odváděly nahromaděnou vodu.

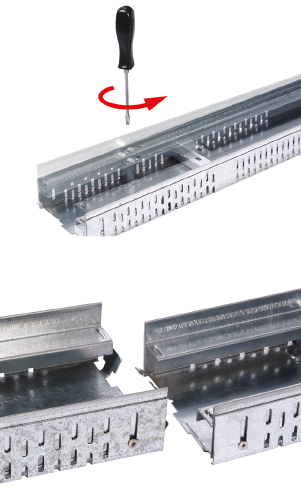

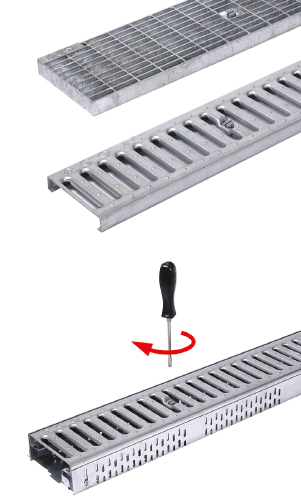

  • Nastavení výšky ACO Profiline je snadné, pouze pomocí šroubováku.
  • Zapojení žlabů pomocí spoje pero a drážka. Nepotřebujete žádné další nářadí.
  • Nastavení libovolné délky pomocí kompenzačních prvků. Řezání tělesa žlabu není nutné.
  • Tvorba rohů může být provedena v libovolném úhlu pomocí variabilních rohových prvků.
Abbildung ACO Profiline Entwässerungsrinnenroste
  • K dispozici je řada roštu, která se přizpůsobí jakémukoli architektonickému požadavku. Všechny rošty jsou přístupné pro vozíčkáře.
  • Rošty jsou zajištěny pomocí zajišťovacího šroubu.
  • Koncové stěny zavírají odvodňovací linii a zabraňují pronikání nečistot.
  • Pomocí bočního odtoku je provedeno připojení žlabu k okapu. Proto se voda odvádí přímo do odtoku.
  • Snadno odnímatelné žlaby a připevňovací kryty umožňují rychlý přístup k údržbě.

Systém ACO Profiline volitelná a fixní výška

ProvedeníVýška v cmŠířka v cmDélka v cm
Typ I výškově stavitelný5,5 do 7,813/20/2550/100
Typ II výškově stavitelný7,8 do 10,813/20/2550/100
Typ III výškově stavitelný10,8 do 16,813/20/2550/100
Fixní výška513/20/2550/100/200
Fixní výška7,513/20/2550/100/200
Fixní výška92550/100/200
Fixní výška141350/100/200

Vyrovnávací středový díl

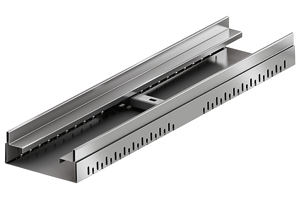

Abbildung ACO Profiline Ausgleichselement Mitte

Seřízení délkových rozdílů je možné dosáhnout pomocí středového vyrovnávacího dílu. Tento díl se jednoduše vloží mezi dvě žlabová těla a umožňuje plynulé seřízení stavební délky od 5 do 50 cm mezi minimálně dvěma díly

Vyrovnávací koncový díl

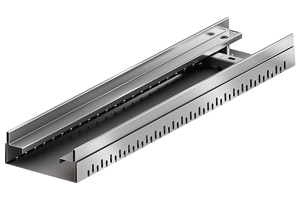

Abbildung ACO Profiline Ausgleichselement Ende

Koncový díl funguje stejně jako díl středový. Rozdílné je umístění na začátku nebo konci žlabové linie. Tento díl je na jedné straně vybaven stavícím mechanizmem. Plynulé seřízení stavební délky je možné od 10 do 55 cm.

Variabilní rohový díl

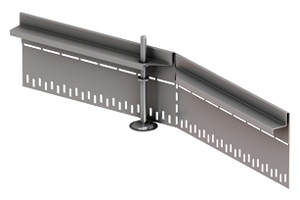

Abbildung ACO Profiline variables Eckelement

Variabilní rohový díl umožňuje vytvořit roh o velikosti úhlu od 90° do 180° bez nákladného řezání žlabového těla. Takový díl je pak instalován jako spojovací díl na žlabová těla a slouží jako stabilní opěra roštu (není vhodné vyrovnávací díly).

Roštové nástavce střešní vpusti

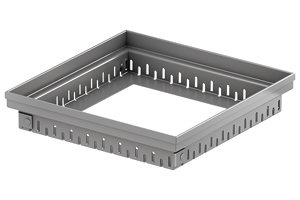

Abbildung Aufsatz für Dachabläufe der ACO Profiline

Gemäß normativer Vorgaben sind bei Terrassenflächen über Dachabläufen herausnehmbare Gitterroste anzuordnen. Die Aufsätze für Dachabläufe von ACO gewährleisten diesen freien Zugang und sind stufenlos der Höhe des Gesamtaufbaus anpassbar.

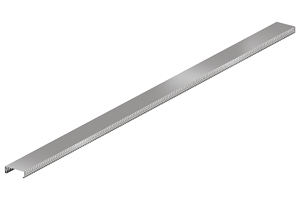

Stichkanal

Abbildung ACO Profiline Stichkanal

Der Stickanal wird lose an den Aufsatz für Dachabläufe gesetzt und durch das Gesamtsystem im Kiesbett fixiert. Er gewährleistet einen freien Querschnitt zwischen Rinnenkörper und dem Aufsatz für Dachabläufe.

  • Baulänge 2 m
  • Baubreite 10 cm
  • Bauhöhe 3 cm M
  • Material Edelstahl oder Stahl verzinkt

Stichkanalverbinder

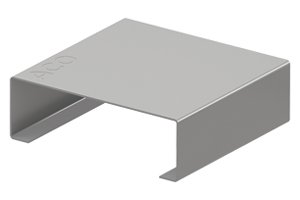

Abbildung ACO Profiline Stichkanalverbindung
  • Länge 10 cm
  • Breite 10,4 cm
  • Höhe 3,4 cm
  • Material Edelstahl oder Stahl verzinkt

Designové rošty pro ACO Profiline
Všechny rošty jsou k dispozici v délce 50 a 100 cm.

Heelsafe Rost
Prickovy Rost
Lochrost Rost
Maschenrost Rost
Profil Roste
Quer Roste
Stegrost Roste

Krycí rošty pro nástavce
Všechny rošty jsou v rozměrech 25 x 25 cm, 40 x 40 cm a 50 x 50 cm

Mrizkovy Profiline

Mřížkový rošt, pozinkovaná ocel nebo nerezavějící ocel

velikost otvorů 30 x 10 mm

Bez aretace roštu

Derovany Profiline

Nerezová ocel

Bez aretace

Průměr děr: 6,4 mm

Heelsafe Profiline

Nerezová ocel

Bez aretace

Šířka otvoru: 5,5 mm

Heelguard Profiline

Nerezová ocel

Bez aretace

Šířka otvoru: 5 mm

TypDélka
(mm)		Šířka
(mm)		Výška
(mm)		Objednací č.
Typ I - stavební výška 55 - 78 mm100012955 - 7836941
50012955 - 7836940
Typ II - stavební výška 78 - 108 mm100012978 - 10836788
50012978 - 10836789
Typ III - stavební výška 108 - 168 mm1000129108 - 16836806
500129108 - 16836807
Pevná stavební výška 30 mm10001293038481
5001293038482
Pevná stavební výška 50 mm20001295038145
10001295038146
5001295038147
Pevná stavební výška 75 mm20001297536980
10001297536981
5001297536982
Pevná stavební výška 100 mm2000129100320062
1000129100320063
500129100320064
Pevná stavební výška 140 mm2000129140622976
1000129140622977
500129140622978

Rošty ProfilineDélka (mm)Šířka (mm)AretaceObjednací č.
Můstkový1000123ANO00276
500123ANO00277
Mřížkový 30/10 mm1000123ANO38433
500123ANO38432
Děrovaný1000123ANO36968
500123ANO36969



TypDélka
(mm)		Šířka
(mm)		Výška
(mm)		Objednací č.
Typ I - stavební výška 55 - 78 mm100020055 - 78622488
50020055 - 78622489
Typ II - stavební výška 78 - 108 mm100020078 - 108622493
50020078 - 108622494
Typ III - stavební výška 108 - 168 mm1000200108 - 168622498
500200108 - 168622499
Pevná stavební výška 50 mm200020050622480
100020050622481
50020050622482
Pevná stavební výška 75 mm200020075622484
100020075622485
50020075622486

Rošty ProfilineDélka (mm)Šířka (mm)AretaceObjednací č.
Mřížkový 30/10 mm1000194ANO622503
500194ANO622504
Längsstabrost1000194NE625379
500194NE625380



TypDélka
(mm)		Šířka
(mm)		Výška
(mm)		Objednací č.
Typ I - stavební výška 55 - 78 mm100025455 - 7836776
50025455 - 7836777
Typ II - stavební výška 78 - 108 mm100025478 - 10836794
50025478 - 10836795
Typ III - stavební výška 108 - 168 mm1000254108 - 16836812
500254108 - 16836813
Pevná stavební výška 50 mm20002545038792
10002545038793
5002545038794
Pevná stavební výška 75 mm200025475624476
100025475624477
50025475624478
Pevná stavební výška 90 mm200025490622970
100025490622971
50025490622972

Rošty ProfilineDélka (mm)Šířka (mm)AretaceObjednací č.
Mřížkový 30/10 mm1000248ANO38435
500248ANO38434
Děrovaný1000248NE413162
500248NE413163
Längsstabrost1000248NE413164
500248NE413165



TypDélka
(mm)		Šířka
(mm)		Výška
(mm)		Objednací č.
Typ I - stavební výška 55 - 78 mm100012955 - 7836943
50012955 - 7836942
Typ II - stavební výška 78 - 108 mm100012978 - 10836836
50012978 - 10836837
Typ III - stavební výška 108 - 168 mm1000129108 - 16836854
500129108 - 16836855
Pevná stavební výška 30 mm10001293038485
5001293038486
Pevná stavební výška 50 mm20001295038220
10001295038221
5001295038222
Pevná stavební výška 75 mm20001297536985
10001297536986
5001297536987
Pevná stavební výška 100 mm2000129100320066
1000129100320067
500129100320068
Pevná stavební výška 140 mm2000129140622979
1000129140622980
500129140622981

Rošty ProfilineDélka (mm)Šířka (mm)AretaceObjednací č.
Můstkový1000123ANO00272
500123ANO00273
Mřížkový 30/10 mm1000123ANO38441
500123ANO38440
Děrovaný1000123ANO36974
500123ANO36975
Heelsafe 1000123NE320128
500123NE320129
Příčkový1000123NE320052
500123NE320053
Längsstabrost1000123NE38813
500123NE38812
Profilrost1000123NE320126
500123NE320127

Kunststoffstegrost

1000123NE320310



TypDélka
(mm)		Šířka
(mm)		Výška
(mm)		Objednací č.
Typ I - stavební výška 55 - 78 mm100020055 - 78622513
50020055 - 78622514
Typ II - stavební výška78 - 108 mm100020078 - 108622518
50020078 - 108622519
Typ III - stavební výška 108 - 168 mm1000200108 - 168622523
500200108 - 168622524
Pevná stavební výška 50 mm200020050622505
100020050622506
50020050622507
Pevná stavební výška 75 mm200020075622509
100020075622510
50020075622511

Rošty ProfilineDélka (mm)Šířka (mm)AretaceObjednací č.
Mřížkový 30/10 mm1000194ANO622528
500194ANO622529
Heelsafe 1000194NE624941
500194NE624942
Längsstabrost1000194NE625381
500194NE625382



TypDélka
(mm)		Šířka
(mm)		Výška
(mm)		Objednací č.
Typ I - stavební výška 55 - 78 mm100025455 - 7836824
50025455 - 7836825
Typ II - stavební výška 78 - 108 mm100025478 - 10836842
50025478 - 10836843
Typ III - stavební výška 108 - 168 mm1000254108 - 16836860
500254108 - 16836861
Pevná stavební výška 50 mm200025450624212
100025450624213
50025450624214
Pevná stavební výška 75 mm200025475624480
100025475624481
50025475624482
Pevná stavební výška 90 mm200025490622973
100025490622974
50025490622975

Rošty ProfilineDélka (mm)Šířka (mm)AretaceObjednací č.
Mřížkový 30/10 mm1000248ANO38443
500248ANO38442
Děrovaný1000248NE413166
500248NE413167
Heelsafe 1000248NE413168
500248NE413169
Längsstabrost1000248NE624565
500248NE624566

Instalace žlabu Profiline
