V restauracích, kuchyních a závodech na zpracování masa je produkována mastná odpadní voda ve velkém množství a koncentracích. Její povaha se „více než mírně“ liší od povahy domácích splašků a vede k provozním problémům a zvýšeným provozním nákladům na stokové síti, v čističkách odpadních vod i městských čistírnách odpadních vod.
Zadržování tuků z odpadních vod separačními zařízeními je proto nezbytné pro ochranu stokové sítě a čistíren odpadních vod.
Odlučovače tuků pracují čistě fyzikálně na principu gravitace (rozdíl hustoty), tj. těžký obsah odpadních vod (kaly) klesá ke dnu, lehká hmota, např. živočišné oleje a tuky, stoupají v odlučovači tuku. Předčištěná odpadní voda je přiváděna do kanalizačního systému přes výstupní hrdlo.

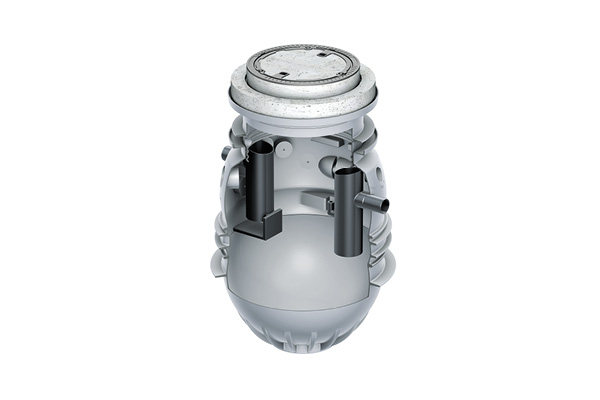

Odlučovače tuku z plastu ACO LipuMax-P
Nádrže odlučovačů tuku jsou vyráběny z polyetylenu systémem rotačního odlévání, celá nádrž je tak vyrobena jako jeden kus plastu bez svárů.
Flexibilita ve třídách zatížení, testovaná stabilita nádrží, maximální ochrana proti vztlaku a systém výškových nástavců společně s pachotěsnými kryty jsou hlavními výhodami těchto odlučovačů.
Obzvláště zajímavé pro instalační společnosti:
- V základní verzi velikostí 2 a 4 váží LipuMax-P pouze 63, respektive 79 kg, což umožňuje rychlou a snadnou instalaci bez těžké mechanizace

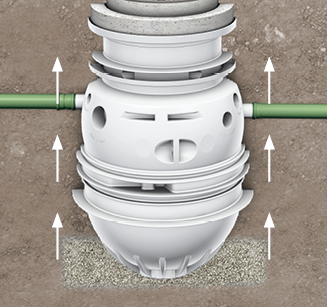

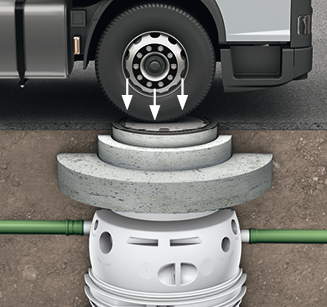

- Odolnost proti vztlaku vlivem spodní vody je zaručena až po horní okraj krytu třídy D 400 bez nutnosti dodatečné betonáže na místě
Garance strukturální stability nádrže na 50 let
- Pro systém nádrží byly provedeny certifikované statické výpočty
- Stabilita nádrže je garantována po dobu 50 let
- Typová zkouška zahrnuje všechny jmenovité velikosti
Dostupné stupně výbavy odlučovačů tuku pro komfortní provoz
Odlučovače tuku musí být v daných intervalech vyprazdňovány a čištěny. Systém několika stupňů komfortní výbavy umožňuje snížení zápachu spojeným právě s vyprazdňováním a čištěním nádrže odlučovače. Čím je vyšší stupeň výbavy, tím je pohodlnější proces vývozu. V následující tabulce a videu níže naleznete specifikaci jednotlivých stupňů výbavy.

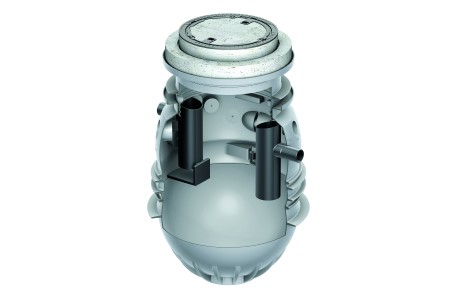

Stupeň výbavy 0
- Základní provedení
- Včetně přípojky pro odběr vzorků
Likvidace, čištění a plnění vodou probíhá otevřeným poklopem.
Vzhledem k tomu, že likvidace musí být prováděna přes otevřený poklop, doporučuje se provádět instalaci těchto odlučovačů tuku v oblastech, kde případný výskyt zápachu při čištění nebude představovat významnější obtěžování pro okolí.

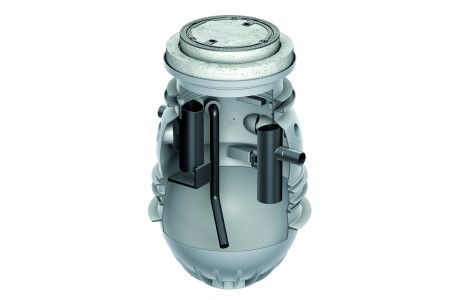

Stupeň výbavy 1
- Základní provedení
- Včetně přípojky pro odběr vzorků
- Navíc doplněno o přípojku pro přímé odsávání obsahu odlučovače

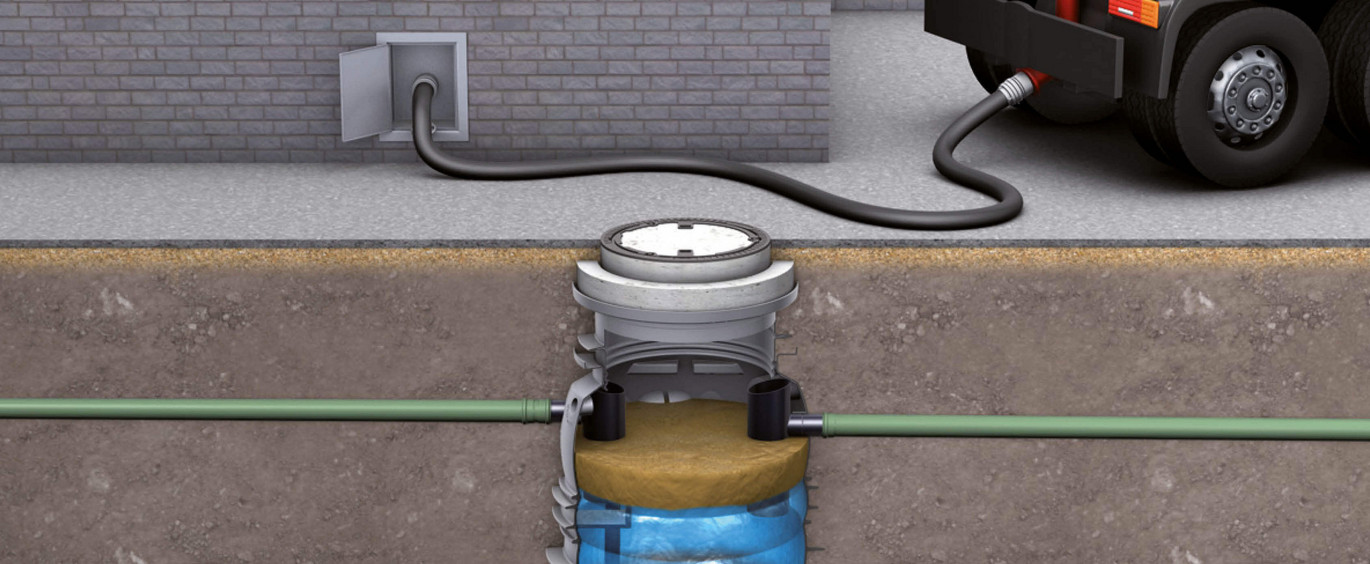

Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak otevřeným poklopem. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku.
Odlučovače tuku s přímým odsáváním jsou ideálním řešení pro instalace v oblastech, kde likvidace otevřeným poklopem není možná, např. v pěších zónách nebo ve venkovních stravovacích prostorách.
Stupeň výbavy 2
- Poloautomatické provedení
- Včetně přípojky pro přímé odsávání obsahu odlučovače
- Navíc vysokotlaké vnitřní čištění a plnící jednotka s kulovým ventilem
Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak instalovanou technologií. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku. Integrovanou vysokotlakou čistící jednotku je nutno obsluhovat manuálně a tato jednotka musí být připojena k přívodu studené vody.
Vzhledem k instalované technologii čištění není nutné po účely likvidace otevírat poklop. Po likvidaci a čištění je nutné odlučovač napustit čistou vodou manuálně přes plnící jednotku.
Stupeň výbavy 3
- Automatické provedení s programem řízeným vyprazdňováním a čištěním
- Včetně přípojky pro přímé odsávání obsahu odlučovače
- Včetně vysokotlakého vnitřní čištění a plnící jednotky s elektromagnetickým ventilem
Likvidace probíhá přímým odsáváním přes odsávací potrubí, čištění a plnění vodou pak instalovanou technologií. Je možné nainstalovat na místě sací vedení DN 65 a příslušnou spojku. Integrovaná vysokotlaká čistící jednotka je řízena automaticky a tato jednotka musí být připojena k přívodu studené vody.
Vzhledem k instalované technologii je zajištěna plně automatizovaná likvidace za použití řídící jednotky (lze doplnit o dálkové ovládání) přes přímé odsávání a vysokotlaké čištění, proto není nutné pro tyto účely otevírat poklop. Po likvidaci a čištění bude odlučovač doplněn automaticky přes plnící zařízení čistou vodou.
Proces vývozu v závislosti na zvoleném stupni komfortní výbavy
Všechny provedení jsou vyráběny v nominálních velikostech NS 2, 4, 5.5, 7, 8.5 a 10
Čím je vyšší stupeň výbavy, tím je nižší riziko infekce, znečištění, zápachu a doba potřebná k vyprázdnění a čištění odlučovače tuku.
Tento stupeň nabízí
- Přípojku pro přímé odsávání
- Vyprazdňování přes místně instalované odsávací potrubí
- Čištění a napouštění čistou vodou přes otevřený poklop
- Pronikající zápach v průběhu čištění
Informace o výrobku
- Odlučovač tuku dle ČSN EN 1825
- K instalaci do země
- S integrovanou kalovou jímkou
- Pachotěsný kryt DN600 pro třídu zatížení A, B nebo D v závislosti na zvoleném typu šachtového nástavce
- Odsávací přípojka včetně dvou tlakových spojek DN 65 pro potrubí s vnějším průměrem 75 mm
- Hasičská hadicová spojka Storz-B s víčkem, R 2½" dostupná jako volitelné příslušenství

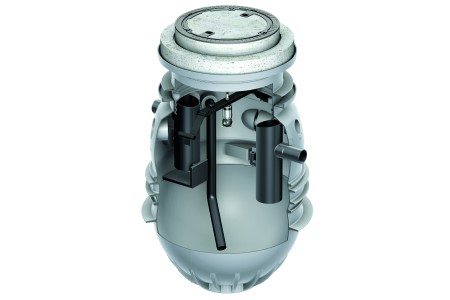

Tento stupeň nabízí
- Přípojku pro přímé odsávání
- Vysokotlaké čištění spouštěné manuálně
- Vyprazdňování přes místně instalované odsávací potrubí
- Bezzápachový proces vyprazdňování, čištění a napouštění
Informace o výrobku
- Odlučovač tuku dle ČSN EN 1825
- K instalaci do země
- S integrovanou kalovou jímkou
- Pachotěsný kryt DN600 pro třídu zatížení A, B nebo D v závislosti na zvoleném typu šachtového nástavce
- Odsávací přípojka včetně dvou tlakových spojek DN 65 pro potrubí s vnějším průměrem 75 mm
- Hasičská hadicová spojka Storz-B s víčkem, R 2½" dostupná jako volitelné příslušenství
- Ručně spouštěné vysokotlaké čerpadlo pro vnitřní čištění instalované v místnosti, mimo nádrž odlučovače
- 360° otočná vysokotlaká hlava ve dvou osách, z nerezové oceli, ovládaná vlastním motorem
- Nominální tlak: 175 bar
- Průtok: 13 l/min
- Řezání, míchání, oplach v jednom kroku
- Plnící jednotka s kulovým ventilem (připojení R ¾") s ručním ovládáním
- Elektrická přípojka: 400 V/50 Hz/16 A/3,9 kW

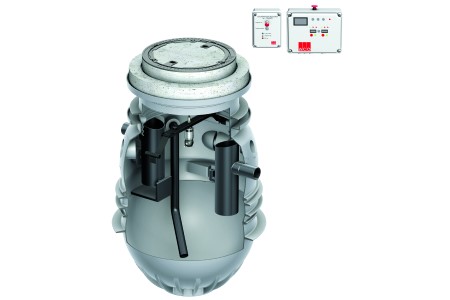

Tento stupeň nabízí
- Přípojku pro přímé odsávání
- Vysokotlaké čištění spouštěné automaticky
- Vyprazdňování přes místně instalované odsávací potrubí
- Plně automatický, programem řízený a bezzápachový proces vyprazdňování, čištění a napouštění
- Volitelně dálkové ovládání
Informace o výrobku
- Odlučovač tuku dle ČSN EN 1825
- K instalaci do země
- S integrovanou kalovou jímkou
- Pachotěsný kryt DN600 pro třídu zatížení A, B nebo D v závislosti na zvoleném typu šachtového nástavce
- Odsávací přípojka včetně dvou tlakových spojek DN 65 pro potrubí s vnějším průměrem 75 mm
- Hasičská hadicová spojka Storz-B s víčkem, R 2½" dostupná jako volitelné příslušenství
- Automaticky spouštěné vysokotlaké čerpadlo pro vnitřní čištění instalované v místnosti, mimo nádrž odlučovače
- 360° otočná vysokotlaká hlava ve dvou osách, z nerezové oceli, ovládaná vlastním motorem
- Nominální tlak: 175 bar
- Průtok: 13 l/min
- Řezání, míchání, oplach v jednom kroku
- Řídící jednotka s hlášením skupinové chyby
- Plnící jednotka s elektromagnetickým ventilem (připojení R ¾") pro automatické řízení
- Elektrická přípojka: 400 V/50 Hz/16 A/3,9 kW
