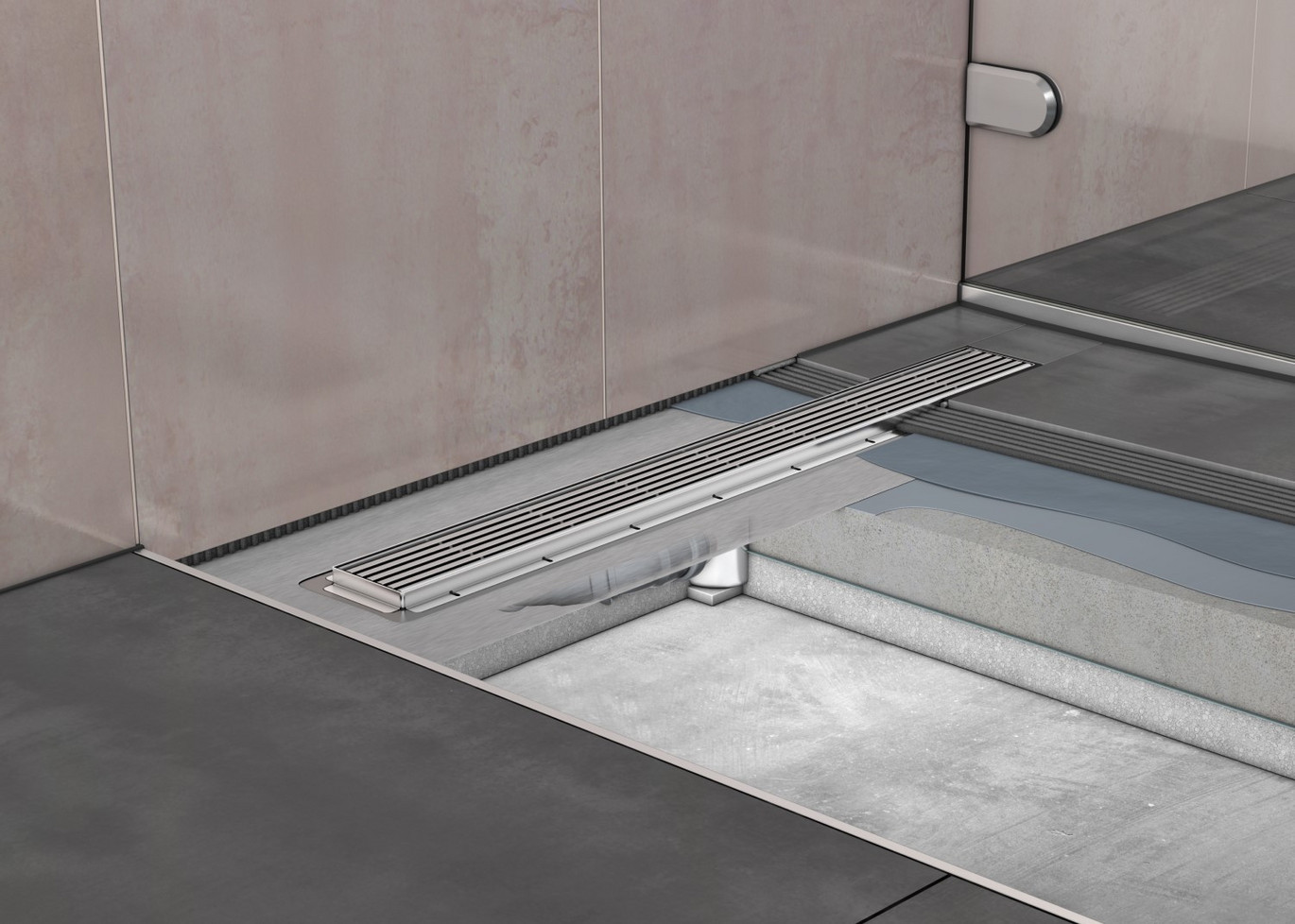

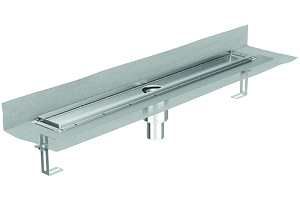

Sprchový žlab ACO ShowerDrain E + přináší nové standardy pro rychlou a bezpečnou instalaci a také splňuje vysoké nároky na vzhled a snadnou údržbu. Kromě výškového přestavení bez použití nářadí obsahuje kompletně předmontovaný žlab továrně připojený izolační pás (těsnící manžetu) pro bezpečné provedení hydroizolační vrstvy. Odtoková komora z nerezové oceli je plně svařena se tělem žlabu čímž trvale chrání podlahu před průnikem vody. Vodorovně umístěná odtoková trubka zajišťuje dostatečné krytí potěru v kritické oblasti při připojování hrdlové trubky. Integrovaná sekundární drenáž umožňuje rychlé vysychání pomocí difuzních otvorů i u přírodního kamene. Prémiový vzhled ACO ShowerDrain E + je dotvářen inovativními designovými rošty z nerezové oceli nebo skla.

Sprchové žlaby ACO ShowerDrain E+


Výhody produktu

  • Volitelně zaslepitelné drenážní otvory
  • Továrně připojený izolační pás na tělo žlabu (plní požadavky W3-I podle DIN 18534)
  • Splňuje požadavky všech stupňů protihlukové ochrany (I-III v souladu s VDI 4100)
  • Plný přístup až po odpadní potrubí pro snazší čištění
  • Elektrolyticky leštěno pro snížení ulpívání nečistot
  • Plně svařované tělo žlabu, žádné riziko průsaků



Izolační pás a drenážní otvory

O spolehlivé utěsnění se stará továrně připojený izolační pás. Výsledkem je žlab splňující požadavky nejvyšší třídy odolnosti proti působení vody W3-I podle nového standardu pro utěsnění vnitřních prostor (DIN 18534-3). Díky pružnosti materiálu manžety je zajištěna vysoká úroveň bezpečnosti přechodu mezi
sprchovým žlabem a betonovým potěrem. Integrovaná volitelná sekundární drenáž umožňuje rychlé vysychání pomocí drenážních otvorů, a to i při použití obkladů z přírodního kamene. Pokud je třeba, lze drenážní otvory během utěsňování uzavřít.



Elektrolyticky leštěný povrch, minimalizace usazenin

Přednosti výrobku, jako je snadná instalace, jsou dovršeny hodnotnou a nadčasovou estetikou elektrolytického leštění. Integrovaný rámeček usnadňuje pokládku dlažby okolo žlabu a vytváří ochranný lem proti poškození povrchu dlažby. Oblé tvary a hladký povrch zajišťují harmonický vzhled a snadné čištění. Navíc je povrch obzvláště odolný vůči čistícím prostředkům. Pachový uzávěr je možné zcela vyjmout a získat tak volný přístup do odpadního potrubí pro potřeby jeho čištění.



Snadné výškové nastavení

Žlab lze snadno nastavit do požadované úrovně pomocí dvou stavitelných nohou.

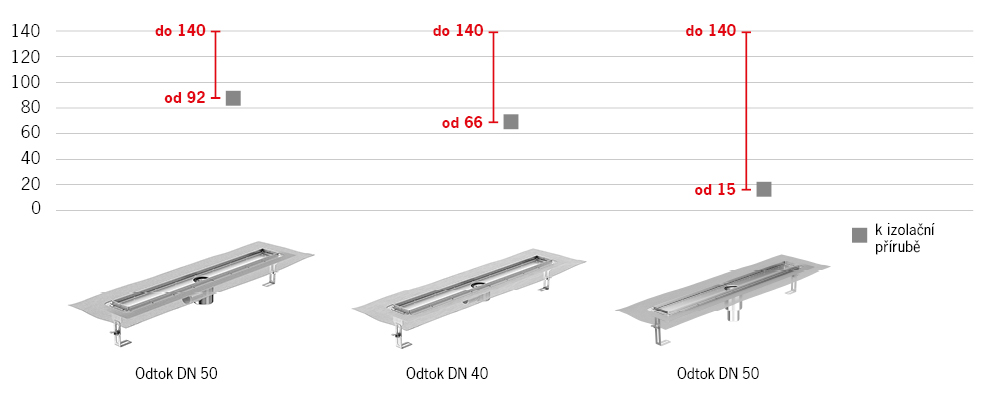

Instalační výšky k izolačnímu límci

Produktové vlastnosti

  • Materiál: Nerezová ocel, materiál 1.4301 (AISI 304)
  • Třída zatížení: Splňuje požadavky K3 dle EN 1253
  • Vnitřní šířka žlabu: 80 mm
  • Průtoky:
    • 0.4 l/s (bez vodní hladiny na podlaze)
    • 0.6 l/s (s 20 mm vodní hladiny dle EN 1253)
  • Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy
  • Velikost výtoku: DN 40/DN 50
  • Pachový uzávěr: dvoudílný (rozebíratelný), vyjímatelný
  • Provedení příruby: Trvalou součástí žlabu, továrně připojený izolační pás s přesahem 70 mm
  • Typy přírub: Podlahová, stěnová zadní
  • Žlab: Elektrolyticky leštěný povrch
  • Montáž: Připraveno k instalaci
  • Ochrana proti hluku: Zvukově-izolační materiál standardně součástí balení
  • Celková stavební výška:
    • 105 mm (s vodní uzávěrou 50 mm)
    • 79 mm (s vodní uzávěrou 25 mm)
  • Výšková stavitelnost: 48 až 74 mm s použitím výškově nastavitelných nohou
  • Varianty roštů: Skleněné, z nerezové oceli, pro dlažbu
  • Doplňkové výrobky: ACO ShowerStep, sítko na vlasy a ACO EasyStop

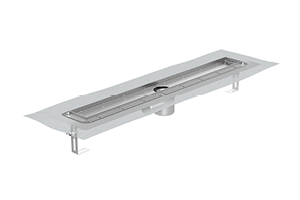

ShowerDrain E+ DN 50 boční
Instalační výška 92 až 140 mm k izolační přírubě

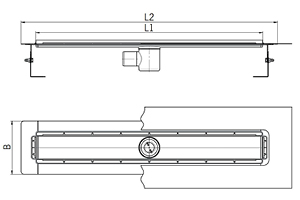

Bez stěnové příruby

L1
(mm)
L2
(mm)
B
(mm)
600704187
700804187
800904187
9001004187
10001104187
12001304187

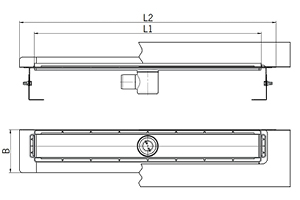

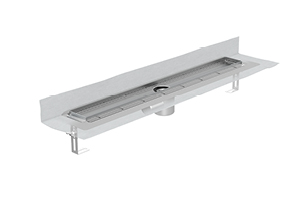

Se stěnovou přírubou zadní

L1
(mm)
L2
(mm)
B
(mm)
600704151
700804151
800904151
9001004151
10001104151
12001304151

ShowerDrain E+ DN 40 boční
Instalační výška 66 až 140 mm k izolační přírubě

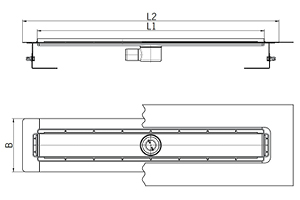

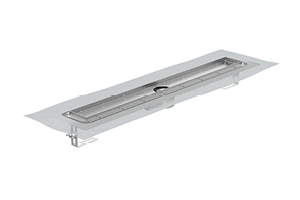

Bez stěnové příruby

L1
(mm)
L2
(mm)
B
(mm)
600704187
700804187
800904187
9001004187
10001104187
12001304187

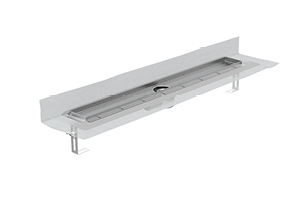

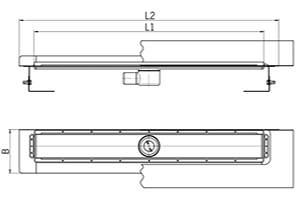

Se stěnovou přírubou zadní

L1
(mm)
L2
(mm)
B
(mm)
600704151
700804151
800904151
9001004151
10001104151
12001304151

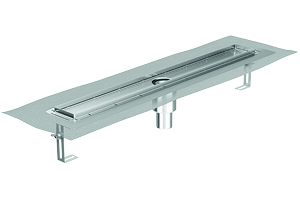

ShowerDrain E+ DN 50 svislý
Instalační výška 15 až 140 mm k izolační přírubě

Bez stěnové příruby

L1
(mm)
L2
(mm)
B
(mm)
600704151
700804151
800904151
9001004151
10001104151
12001304151

Se stěnovou přírubou zadní

L1
(mm)
L2
(mm)
B
(mm)
600704151
700804151
800904151
9001004151
10001104151
12001304151

Nerezové rošty
