Sprchový žlab ACO ShowerDrain M+ disponuje odtokovou vpustí s možností otáčení o 360°. V závislosti na instalační situaci máte na výběr mezi čtyřmi odtokovými tělesy z plastu. To Vám dává velkou flexibilitu, instalace tak bude snadná od samého začátku. ACO ShowerDrain M+ je možné přizpůsobit instalační výšce již 54 mm. Je pamatováno také na způsob čištění: odtokové potrubí je volně přístupné, ve žlabu nejsou žádné překážející konstrukční prvky. Široká nabídka inovativních designů nerezových roštů dodá Vašemu sprchovému koutu punc luxusu.

ACO ShowerDrain M+, stejně jako E+ přináší nové standardy v utěsňování vlhkých prostor a zároveň splňuje jejich nejvyšší požadavky. Drenážní otvory v rámečku podporují rychlé vysychání izolační vrstvy. S továrně připojeným izolačním pásem máte jistotu bezpečného napojení izolační vrstvy.

Sprchové žlaby ACO ShowerDrain M+


Výhody produktu

  • Minimální stavební výška: 54 mm, po horní hranu příruby pro vpust s bočním odtokem
  • Odtoková vpust otočná o 360°
  • Volitelně zaslepitelné drenážní otvory
  • Továrně připojený izolační pás na tělo žlabu (plní požadavky W3-I podle DIN 18534)
  • Splňuje požadavky všech stupňů protihlukové ochrany (I-III v souladu s VDI 4100)
  • Elektrolyticky leštěno pro snížení ulpívání nečistot
  • Flexibilní pro každou stavební situaci

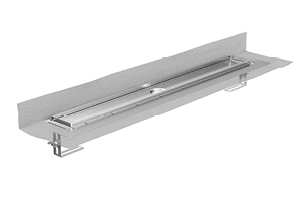

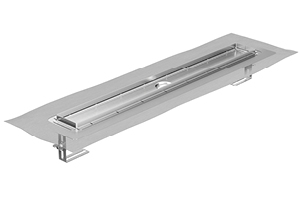

Izolační pás a drenážní otvory

O spolehlivé utěsnění se stará továrně připojený izolační pás. Výsledkem je žlab splňující požadavky nejvyšší třídy odolnosti proti působení vody W3-I podle nového standardu pro utěsnění vnitřních prostor (DIN 18534-3). Díky pružnosti materiálu manžety je zajištěna vysoká úroveň bezpečnosti přechodu mezi
sprchovým žlabem a betonovým potěrem. Integrovaná volitelná sekundární drenáž umožňuje rychlé vysychání pomocí drenážních otvorů, a to i při použití obkladů z přírodního kamene. Pokud je třeba, lze drenážní otvory během utěsňování uzavřít.

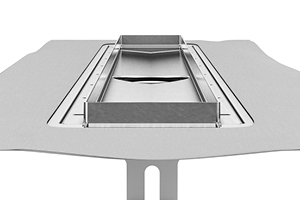

Elektrolyticky leštěný povrch, minimalizace usazenin

Přednosti výrobku, jako je snadná instalace, jsou dovršeny hodnotnou a nadčasovou estetikou elektrolytického leštění. Integrovaný rámeček usnadňuje pokládku dlažby okolo žlabu a vytváří ochranný lem proti poškození povrchu dlažby. Oblé tvary a hladký povrch zajišťují harmonický vzhled a snadné čištění. Navíc je povrch obzvláště odolný vůči čistícím prostředkům. Pachový uzávěr je možné zcela vyjmout a získat tak volný přístup do odpadního potrubí pro potřeby jeho čištění.

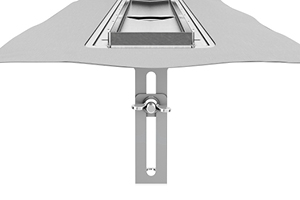

Snadné výškové nastavení

Žlab lze snadno nastavit do požadované úrovně pomocí dvou stavitelných nohou.

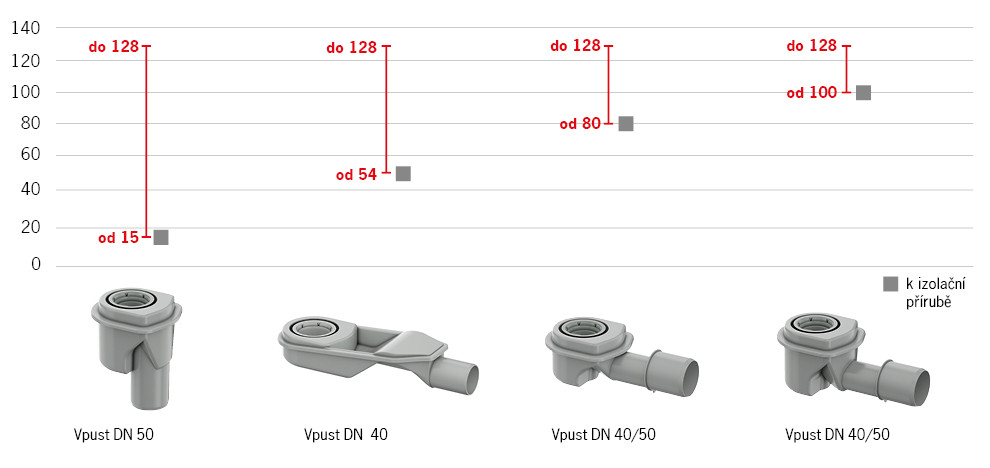

Instalační výšky k izolačnímu límci

Produktové vlastnosti

  • Žlab: Nerezová ocel, materiál 1.4301 (AISI 304)
  • Vpust: Plast, PP
  • Třída zatížení: Splňuje požadavky K3 dle EN 1253
  • Vnitřní šířka žlabu: 80 mm
  • Průtoky:
    • 0.5 l/s při vodní hladině 20 mm (dle EN 1253)
  • Přípojka výtoku: Vhodné pro všechny hrdlové potrubní systémy
  • Velikost výtoku: DN 40/DN 50
  • Pachový uzávěr: Jednodílný s vyjímatelnou přepadovou trubičkou
  • Provedení příruby: Trvalou součástí žlabu, továrně připojený izolační pás s přesahem 70 mm
  • Typy přírub: Podlahová, variantně stěnová příruba zadní
  • Povrchová úprava: Elektrolyticky leštěný žlab
  • Montáž: Modulární systém skládající se ze žlabu, šroubované odtokové vpusti a designového roštu
  • Obsah balení žlabu: Výškově stavitelné nohy, kotvící materiál, protihluková sada
  • Výšková stavitelnost: Max. do 74 mm, v závislosti na zvolené odtokové vpusti
  • Varianty roštů: Skleněné, z nerezové oceli, pro dlažbu
  • Doplňkové výrobky: ACO ShowerStep a sítko na vlasy

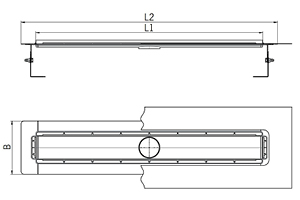

ShowerDrain M+ sprchový žlab bez stěnové příruby

L1
(mm)
L2
(mm)
B
(mm)
700804187
800904187
9001004187
10001104187
12001304187

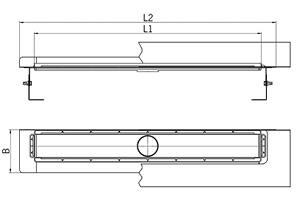

ShowerDrain M+ sprchový žlab se stěnovou přírubou

L1
(mm)
L2
(mm)
B
(mm)
700804151
800904151
9001004151
10001104151
12001304151

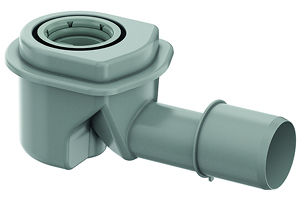

ShowerDrain M+ odtokové vpusti

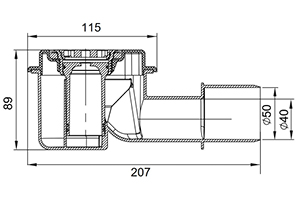

Popis
  • Odpadní přípojka: DN 40/50
  • Vodní uzávěra: 50 mm
  • Instalační výška: 100 - 128 mm
  • Vyústění odtoku: boční

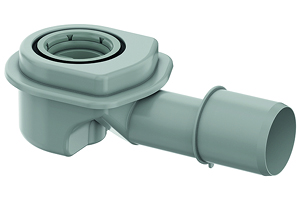

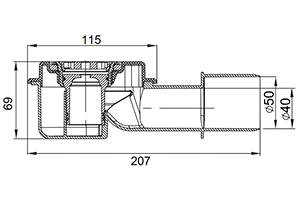

Popis
  • Odpadní přípojka: DN 40/50
  • Vodní uzávěra: 30 mm
  • Instalační výška: 80 - 128 mm
  • Vyústění odtoku: boční

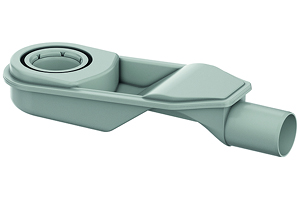

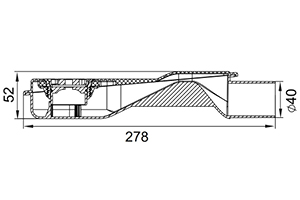

Popis
  • Odpadní přípojka: DN 40
  • Vodní uzávěra: 25 mm
  • Instalační výška: 54 - 128 mm
  • Vyústění odtoku: boční

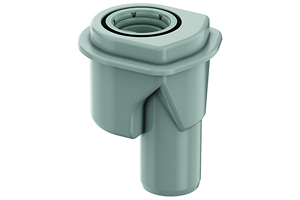

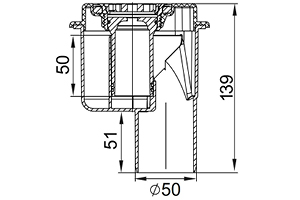

Popis
  • Odpadní přípojka: DN 50
  • Vodní uzávěra: 50 mm
  • Instalační výška: 15 - 128 mm
  • Vyústění odtoku: svislé

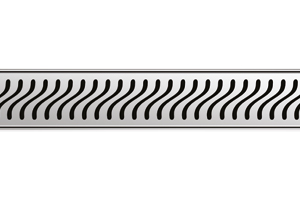

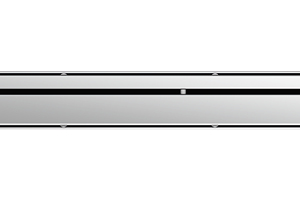

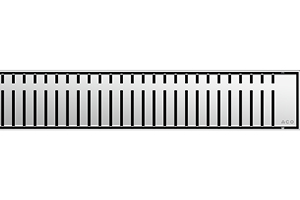

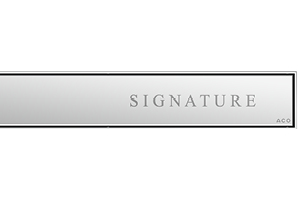

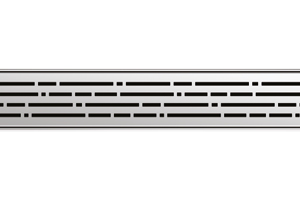

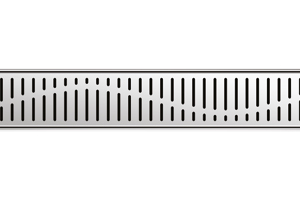

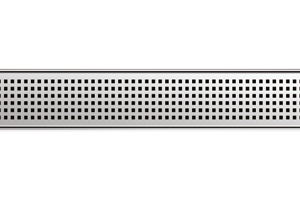

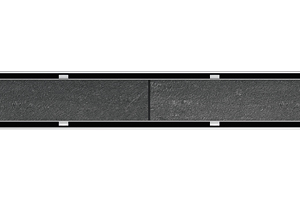

Nerezové rošty

Katalog odvodnění koupelen ACO ShowerDrain 2023 (platný od 1.2.2023)pdf
Ceník odvodnění koupelen ACO ShowerDrain 2023 (platný od 1.2.2023)xlsx
Návod k instalaci sprchového žlabu ShowerDrain M+pdf
Doporučení pro údržbu a čištění nerezové ocelipdf
Technické výkresy sprchových žlabů ShowerDrain M+Link e-Service
BIM modely pro Autodesk RevitLink
